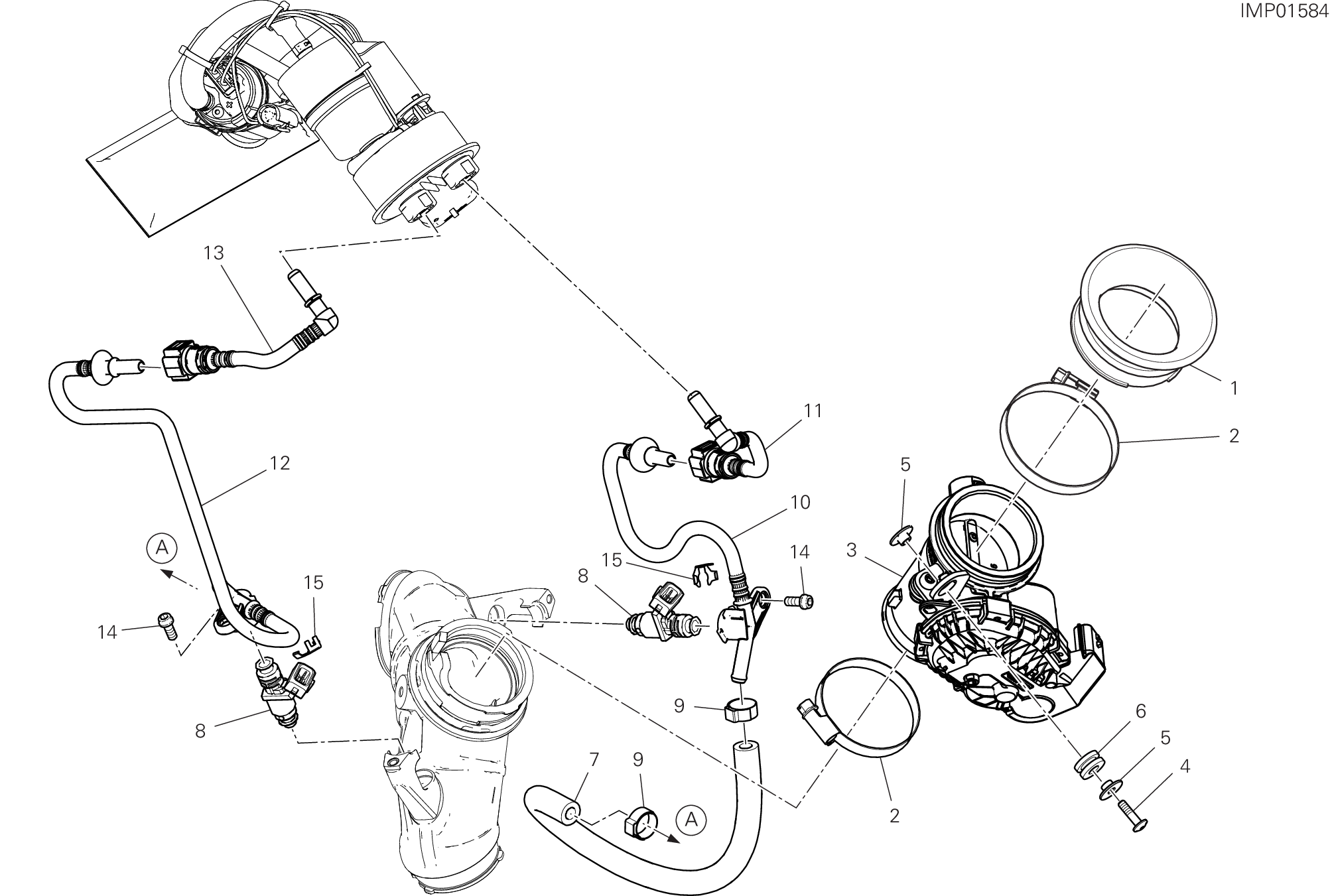

15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 13510411B | Entonnoir venturi prise air | 1 |
| 2 | 74141871A | Collier 60-80 mm | 2 |
| 3 | 28241131A | Corps papillon | 1 |
| 4 | 77244213B | Vis tbei M5X20 | 1 |
| 5 | 71615691AA | Entretoise | 2 |
| 6 | 76411141A | Joint en caoutchouc Anti-Vibration | 1 |
| 7 | 59019191A | Tuyau intermede | 2 |
| 8 | 28043811C | Injector | 2 |
| 9 | 28740241B | Collier click 16.8mm | 2 |
| 10 | 59028811A | Tuyau en bas À gauche | 1 |
| 11 | 59028801A | Tuyau | 1 |
| 12 | 59028791A | Tuyau inferiore destro | 1 |
| 13 | 59028781A | Tuyau superiore destro | 1 |
| 14 | 77156398B | Vis tceif M5X12 | 2 |
| 15 | 85042371A | Jonc | 2 |
