Pincez pour zoomer · touchez une pièce

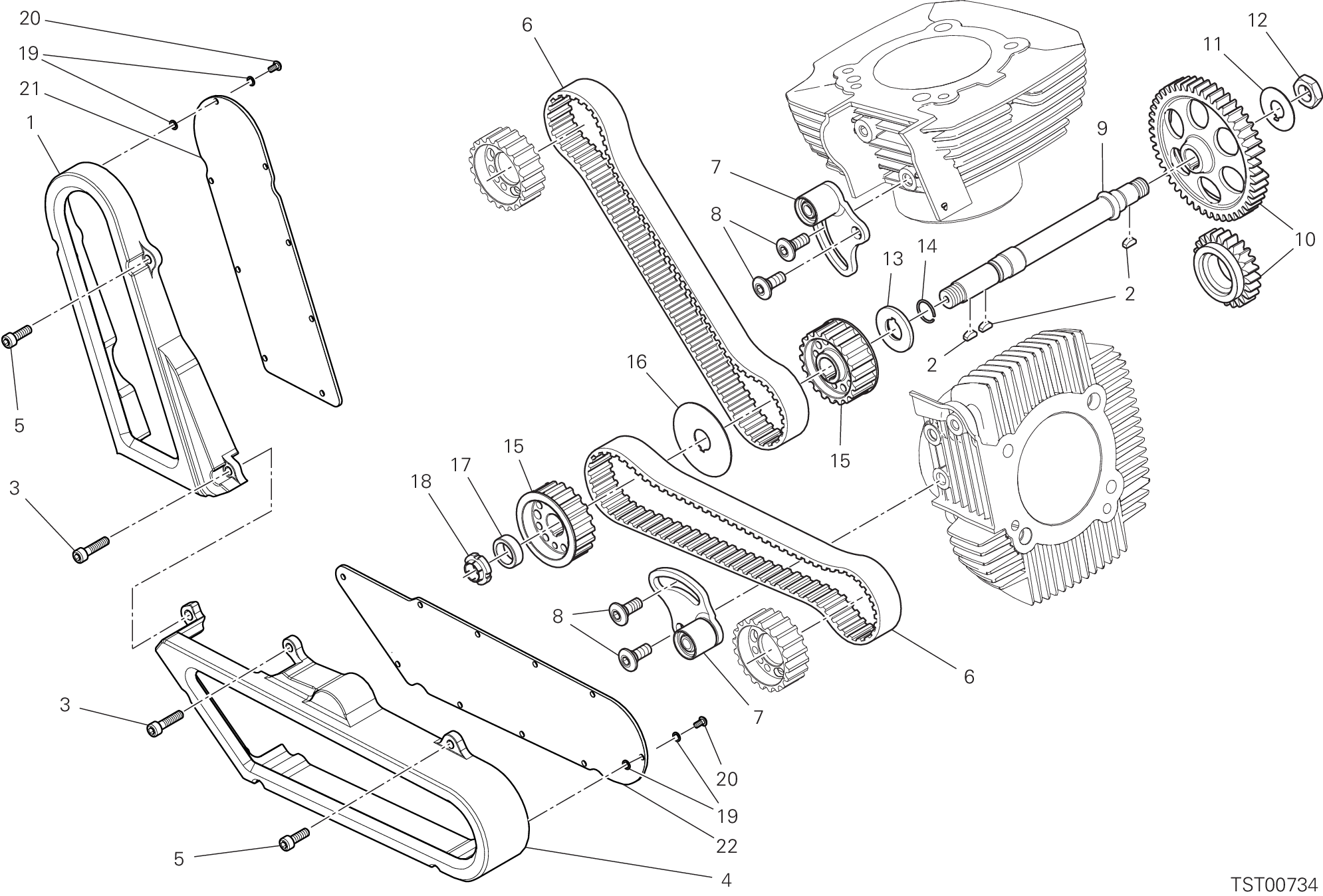

22 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24512021B | Couvercle de courroie de distribution vertical | 1 |
| 2 | 68010131A | Clavette, Demi-Lune woodruff 4X5X10 | 3 |
| 3 | 77150693BD | Vis M6X25 | 2 |
| 4 | 24512011B | Couvercle de courroie de distribution horizontal | 1 |
| 5 | 77113801A | Vis | 5 |
| 6 | 73740241B | Courroie dentee commande distribution | 2 |
| 7 | 45120201A | Tendeur courroie distribution mobile | 2 |
| 8 | 77210103A | Vis | 4 |
| 9 | 147Z0011A | Arbre de renvoi | 1 |
| 10 | 17121081A | Engranages distribution | 1 |
| 11 | 85110131A | Rondelle blocage | 1 |
| 12 | 75011601A | Écrou M14X1X7 | 1 |
| 13 | 71610732A | Entretoise | 1 |
| 14 | 88210031A | Bague elastique arrêt | 1 |
| 15 | 25510233A | Poulie distribution menant D20 | 2 |
| 16 | 85610623A | Rosette division poulies | 1 |
| 17 | 71610991B | Entretoise | 1 |
| 18 | 70350062A | Embout elastique | 1 |
| 19 | 85215711A | Rondelle | 36 |
| 20 | 77510759EG | Vis tbei M4X10 | 18 |
| 21 | 24718471A | Couvercle courroie vertical | 1 |
| 22 | 24718461A | Couvercle courroie horizontal | 1 |
