Pincez pour zoomer · touchez une pièce

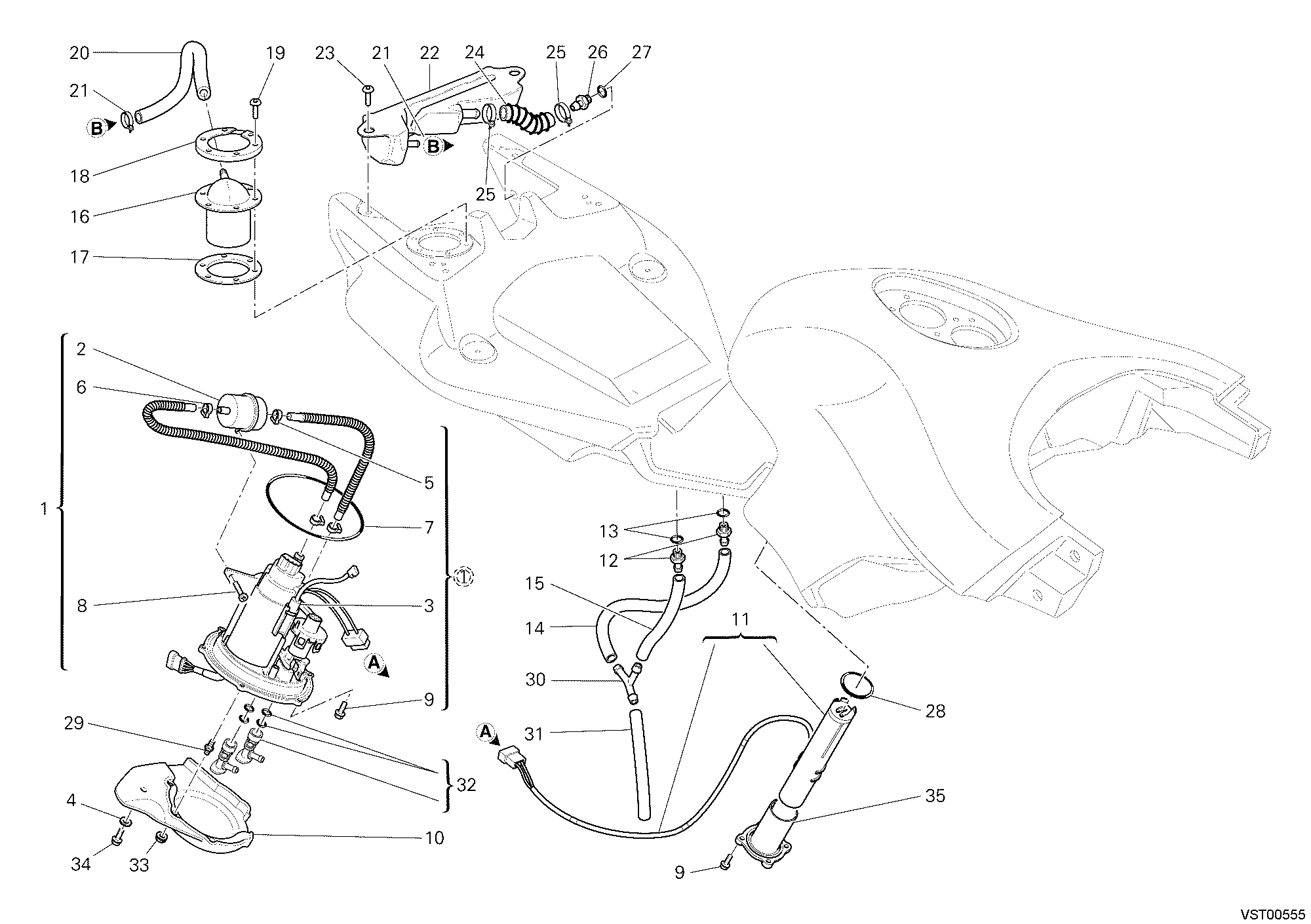

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 16023642A | Pompe à carburant | 1 |
| 2 | 42540101A | Filtre carburant | 1 |
| 3 | 55240481A | Thermistor | 1 |
| 4 | 85211861A | Rondelle 6,4X16X0,5 | 1 |
| 5 | 74140921A | Collier | 1 |
| 6 | 74140931A | Collier | 1 |
| 7 | 88640491A | Joint torique 107,2X5,34 | 1 |
| 8 | 77450061A | Vis taraud | 1 |
| 9 | 77250291A | Vis tef M6X16 | 8 |
| 10 | 24712131C | Couvercle | 1 |
| 11 | 59210122A | Jauge niveau essence | 1 |
| 12 | 85010061A | Raccord | 2 |
| 13 | 88610131A | Joint | 2 |
| 14 | 59012401A | Tube D'Event | 1 |
| 15 | 59012411A | Tuyau drainage | 1 |
| 16 | 59340181A | Soupape reniflard | 1 |
| 17 | 79110621A | Joint | 1 |
| 18 | 82713122A | Plaque | 1 |
| 19 | 77510171B | Vis tbei M5X16 | 6 |
| 20 | 59012381B | Tuyau | 1 |
| 21 | 74150341A | Collier 10,5 mm | 1 |
| 22 | 58510412A | Réservoir recuperation liquides | 1 |
| 23 | 77510083A | Vis tbei M6X14 | 2 |
| 24 | 59012492A | Tuyau | 1 |
| 25 | 74141121A | Collier 16 mm | 2 |
| 26 | 85010211A | Raccord | 1 |
| 27 | 88610181A | Joint torique | 1 |
| 28 | 88610151A | Joint torique | 1 |
| 29 | 77913511A | Vis special | 2 |
| 30 | 61610021A | Raccord en Y | 1 |
| 31 | 59012471A | Tuyau | 1 |
| 32 | 81440101A | Raccord rapide | 2 |
| 33 | 74841001AB | Écrou autobloquant M5 | 2 |
| 34 | 77210501A | Vis tef M6X12 | 1 |
| 35 | 16012441A | Bride sonde niveau carburant | 1 |
