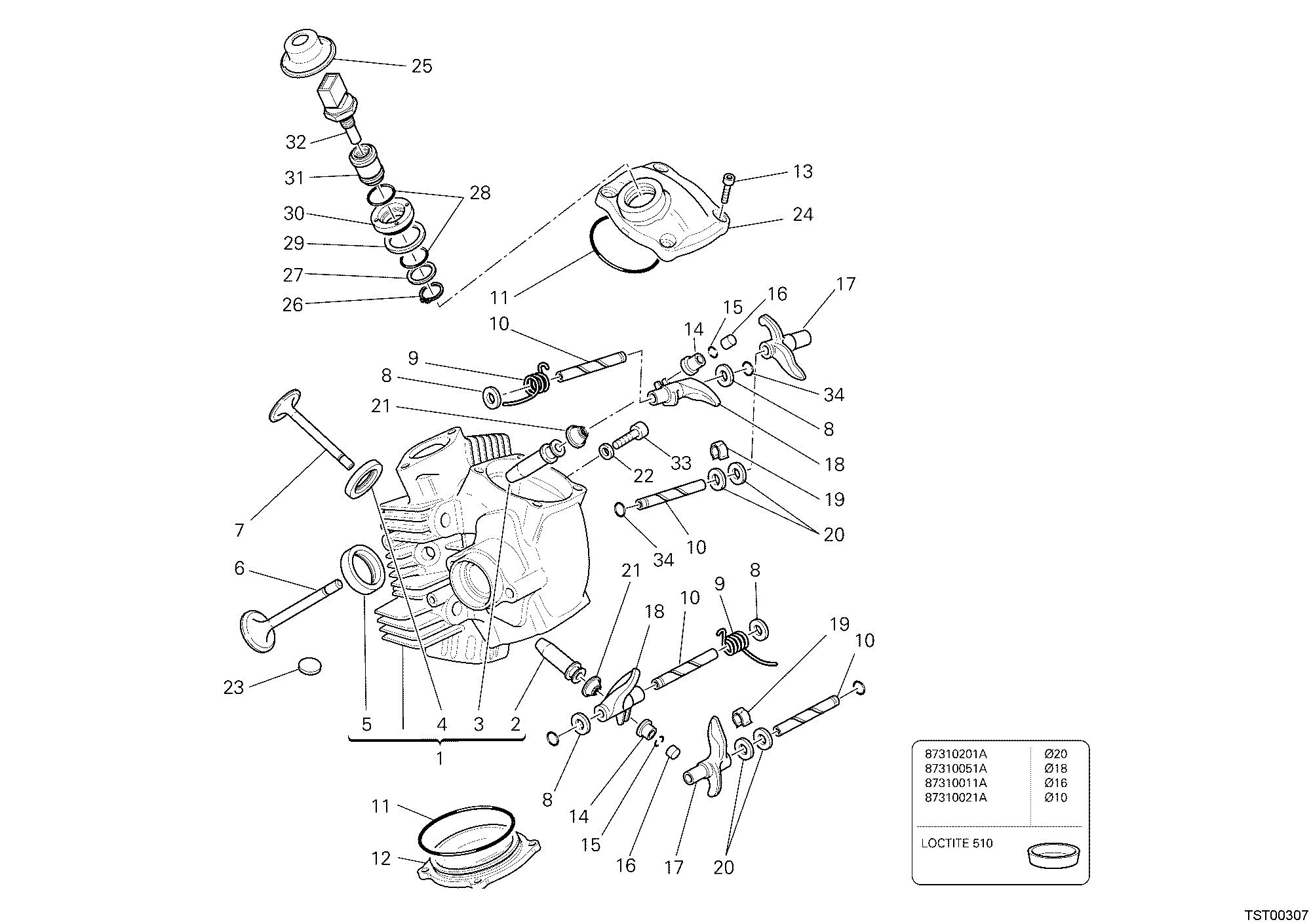

Culasse Horizontale - 1000 S 2006

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	30122321A	Culasse horizontale	1
2	30310401B	Guide soupape échappement	1
2	30310401BA	Guide-Soupape échappement +0,03 mm	1
2	30310401BB	Guide-Soupape échappement +0,06 mm	1
2	30310401BC	Guide-Soupape échappement +0,09 mm	1
3	30310411C	Guide-Soupape aspiration	1
3	30310411CA	Guide-Soupape D'Aspiration +0,03 mm	1
3	30310411CB	Guide-Soupape D'Aspiration +0,06 mm	1
3	30310411CC	Guide-Soupape D'Aspiration +0,09 mm	1
4	30410421B	Siège soupape admissiom	1
4	30410421BB	Siège soupape admission +0,03 mm	1
4	30410421BC	Siège soupape admission +0,06 mm	1
5	30410431B	Siège soupape D'Echappement	1
5	30410431BB	Siège soupape échappement +0,03 mm	1
5	30410431BC	Siège soupape échappement +0,06 mm	1
6	21110401A	Soupape dechappement	1
7	21010421A	Soupape admission	1
8	061992180	Rondelle de butée 10,5X15X0,3	6
8	067092190	Rondelle de butée 10,5X15X2	4
8	076592185	Rondelle de butée 10,5X15X1	2
8	076592190	Rondelle de butée 10,5X15X0,5	4
8	076592205	Rondelle de butée 10,5X15X0,2	8
9	79910611A	Ressort culbuteur fermeture	2
10	82111112A	Axe culbuteur	4
11	46320109A	Joint torique 63,14X2,62	2
12	24020261B	Couvercle soupapes	1
13	77150668B	Vis tcei M6X18	8
14	84010471B	Réglage culbeteur fermature 2.50 mm	2
14	84010481B	Réglage culbeteur fermature 2.55 mm	2
14	84010491B	Réglage culbeteur fermature 2.60 mm	2
14	84010501B	Réglage culbeteur fermature 2.65 mm	2
14	84010511B	Réglage culbeteur fermature 2.70 mm	2
14	84010521B	Réglage culbeteur fermature 2.75 mm	2
14	84010531B	Réglage culbeteur fermature 2.80 mm	2
14	84010541B	Réglage culbeteur fermature 2.85 mm	2
14	84010551B	Réglage culbeteur fermature 2.90 mm	2
14	84010561B	Réglage culbeteur fermature 2.95 mm	2
14	84010571B	Réglage culbeteur fermature 3.00 mm	2
14	84010581B	Réglage culbeteur fermature 3.05 mm	2
14	84010591B	Réglage culbeteur fermature 3.10 mm	2
14	84010601B	Réglage culbeteur fermature 3.15 mm	2
14	84010611B	Réglage culbeteur fermature 3.20 mm	2
14	84010621B	Réglage culbeteur fermature 3.25 mm	2
14	84010631B	Réglage culbeteur fermature 3.30 mm	2
14	84010641B	Réglage culbeteur fermature 3.35 mm	2
14	84010651B	Réglage culbeteur fermature 3.40 mm	2
14	84010661B	Réglage culbeteur fermature 3.45 mm	2
14	84010671B	Réglage culbeteur fermature 3.50 mm	2
14	84010681B	Réglage culbeteur fermature 3.55 mm	2
14	84010691B	Réglage culbeteur fermature 3.60 mm	2
14	84010701B	Réglage culbeteur fermature 3.65 mm	2
14	84010711B	Réglage culbeteur fermature 3.70 mm	2
14	84010721B	Réglage culbeteur fermature 3.75 mm	2
14	84010731B	Réglage culbeteur fermature 3.80 mm	2
14	84010741B	Réglage culbeteur fermature 3.85 mm	2
14	84010751B	Réglage culbeteur fermature 3.90 mm	2
14	84010761B	Réglage culbeteur fermature 3.95 mm	2
14	84010771B	Réglage culbeteur fermature 4.00 mm	2
14	84010781B	Réglage culbeteur fermature 4.05 mm	2
14	84010791B	Réglage culbeteur fermature 4.10 mm	2
14	84010801B	Réglage culbeteur fermature 4.15 mm	2
14	84010811B	Réglage culbeteur fermature 4.20 mm	2
14	84010821B	Réglage culbeteur fermature 4.25 mm	2
14	84010831B	Réglage culbeteur fermature 4.30 mm	2
14	84010841B	Réglage culbeteur fermature 4.35 mm	2
14	84010851B	Réglage culbeteur fermature 4.40 mm	2
15	66910011E	Demi bague	4
16	84010011A	Réglage culbeteur ouverture 2.00 mm	2
16	84010021A	Réglage culbeteur ouverture 2.05 mm	2
16	84010031A	Réglage culbeteur ouverture 2.10 mm	2
16	84010041A	Réglage culbeteur ouverture 2.15 mm	2
16	84010051A	Réglage culbeteur ouverture 2.20 mm	2
16	84010061A	Réglage culbeteur ouverture 2.25 mm	2
16	84010071A	Réglage culbeteur ouverture 2.30 mm	2
16	84010081A	Réglage culbeteur ouverture 2.35 mm	2
16	84010091A	Réglage culbeteur ouverture 2.40 mm	2
16	84010101A	Réglage culbeteur ouverture 2.45 mm	2
16	84010111A	Réglage culbeteur ouverture 2.50 mm	2
16	84010121A	Réglage culbeteur ouverture 2.55 mm	2
16	84010131A	Réglage culbeteur ouverture 2.60 mm	2
16	84010141A	Réglage culbeteur ouverture 2.65 mm	2
16	84010151A	Réglage culbeteur ouverture 2.70 mm	2
16	84010161A	Réglage culbeteur ouverture 2.75 mm	2
16	84010171A	Réglage culbeteur ouverture 2.80 mm	2
16	84010181A	Réglage culbeteur ouverture 2.85 mm	2
16	84010191A	Réglage culbeteur ouverture 2.90 mm	2
16	84010201A	Réglage culbeteur ouverture 2.95 mm	2
16	84010211A	Réglage culbeteur ouverture 3.00 mm	2
16	84010221A	Réglage culbeteur ouverture 3.05 mm	2
16	84010231A	Réglage culbeteur ouverture 3.10 mm	2
16	84010241A	Réglage culbeteur ouverture 3.15 mm	2
16	84010251A	Réglage culbeteur ouverture 3.20 mm	2
16	84010261A	Réglage culbeteur ouverture 3.25 mm	2
16	84010271A	Réglage culbeteur ouverture 3.30 mm	2
16	84010281A	Réglage culbeteur ouverture 3.35 mm	2
16	84010291A	Réglage culbeteur ouverture 3.40 mm	2
16	84010301A	Réglage culbeteur ouverture 3.45 mm	2
16	84010311A	Réglage culbeteur ouverture 1.80 mm	2
16	84010321A	Réglage culbeteur ouverture 1.85 mm	2
16	84010331A	Réglage culbeteur ouverture 1.90 mm	2
16	84010341A	Réglage culbeteur ouverture 1.95 mm	2
16	84010721A	Réglage culbeteur ouverture 3.60 mm	2
16	84010731A	Réglage culbeteur ouverture 3.80 mm	2
16	84011081A	Réglage culbeteur ouverture 3.50 mm	2
16	84011091A	Réglage culbeteur ouverture 3.55 mm	2
16	84011101A	Réglage culbeteur ouverture 3.65 mm	2
16	84011111A	Réglage culbeteur ouverture 3.70 mm	2
16	84011121A	Réglage culbeteur ouverture 3.75 mm	2
17	20810124A	Culbuteur ouverture	2
18	20910411A	Culbuteur ferm.	2
19	037592210	Ressort	2
20	064770010	Rondelle butée	4
21	76410021A	Bague D'Etencheite Guide-Soupape	2
22	85250231A	Joint	1
23	70010401A	Joint en caoutchouc Anti-Vibration	27
24	24020271B	Couvercle soupapes aspiration	1
25	67210341A	Capuchon en caoutchou	1
26	735001747	Bague elastique 17 din 471	1
27	71311371A	Entretoise 17X22X2	1
28	88640281A	Joint torique	2
29	78710081A	Joint aluminium	1
30	70310191A	Embout	1
31	82912351A	Support capteur	1
32	55240131A	Capteur température eau	1
33	77911331A	Vis speciale tcei M6X12	1
34	46320261A	Joint torique 8,00X1,00	4

—
