Pincez pour zoomer · touchez une pièce

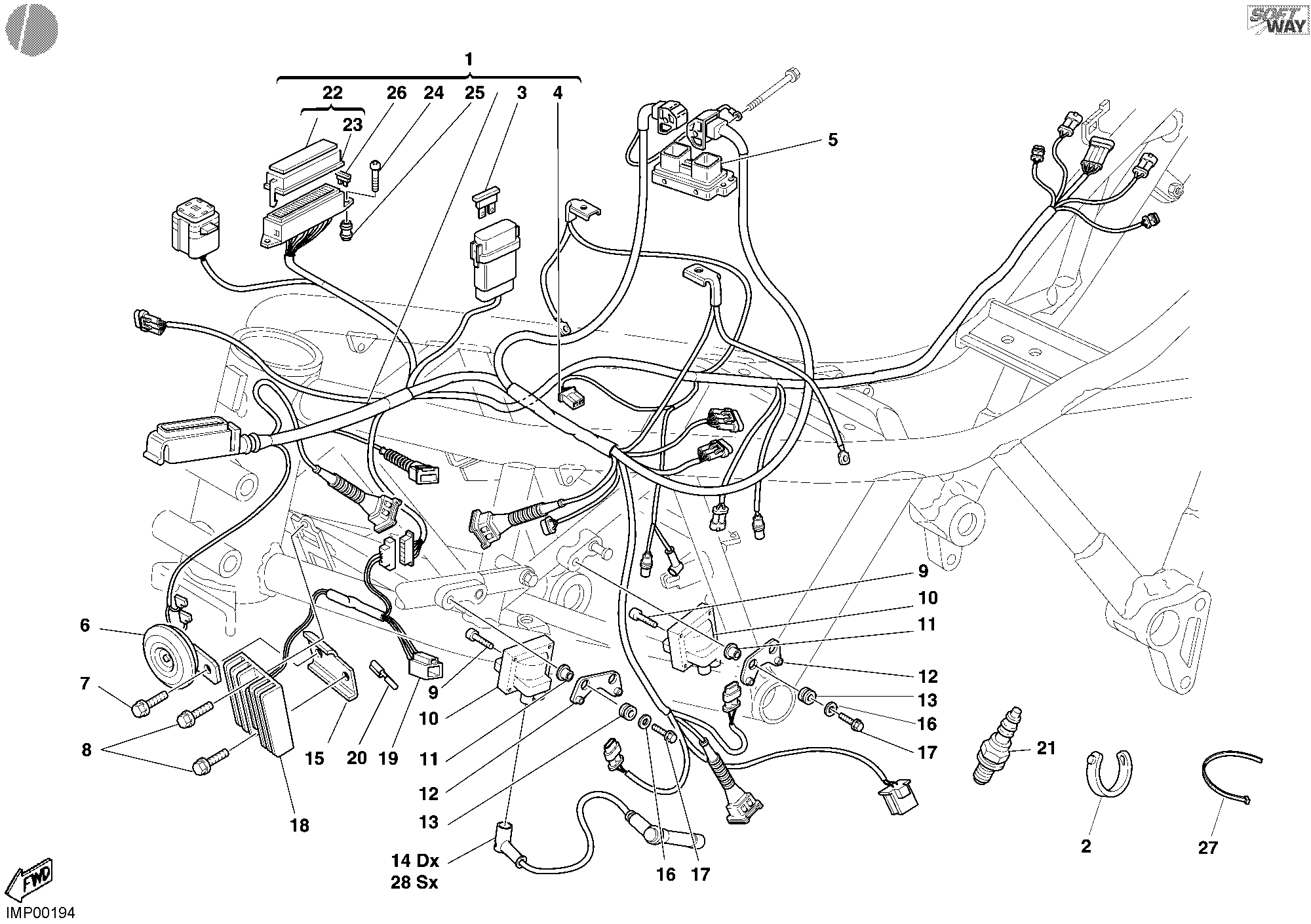

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 51012271A | Faisceau de fils | 1 |
| 2 | 74140381A | Collier | 8 |
| 3 | 38940121A | Fusible 20A | 1 |
| 4 | 000056803 | Connecteur | 1 |
| 5 | 28640681B | Centrale contrôle moteur | 1 |
| 5 | 28641201A | Centrale contrôle moteur | 1 |
| 6 | 51640011AB | Avertisseur sonore | 1 |
| 7 | 77110201A | Vis tceif M8X16 | 1 |
| 8 | 77250231A | Vis M6X20 | 2 |
| 9 | 77150252B | Vis M4X25 | 4 |
| 10 | 38040101B | Bobine D'Allumage | 2 |
| 11 | 000044099 | Entretoise 8X6.2X8.5 | 2 |
| 12 | 82910961A | Support | 2 |
| 13 | 76410841A | Joint en caoutchouc Anti-Vibration | 4 |
| 14 | 67110201A | Câble bougie droite | 2 |
| 15 | 82711781A | Plaquette | 1 |
| 16 | 800056359 | Rondelle 16X6.4X1.5 | 2 |
| 17 | 77250241A | Vis M6X16 | 2 |
| 18 | 54040111C | Régulateur de tension | 1 |
| 19 | 800066526 | Connecteur à 6 voies | 1 |
| 20 | 000066527 | Connecteur femelle | 4 |
| 21 | 67090141A | Bougie champion Ra6Hc | 4 |
| 22 | 24610571C | Couvercle fusibile | 1 |
| 23 | 43313001A | Decalcomanie tabelle fusibles | 1 |
| 24 | 77910881A | Vis | 2 |
| 25 | 82110541A | Goupille | 2 |
| 26 | 38940061A | Fusible 3A | 1 |
| 26 | 38940081A | Fusible 15A | 2 |
| 26 | 38940101A | Fusible 30A | 1 |
| 26 | 38940131A | Fusible 20A | 1 |
| 27 | 069191030 | Collier | 32 |
| 28 | 67110211A | Câble bougie gauche | 2 |
