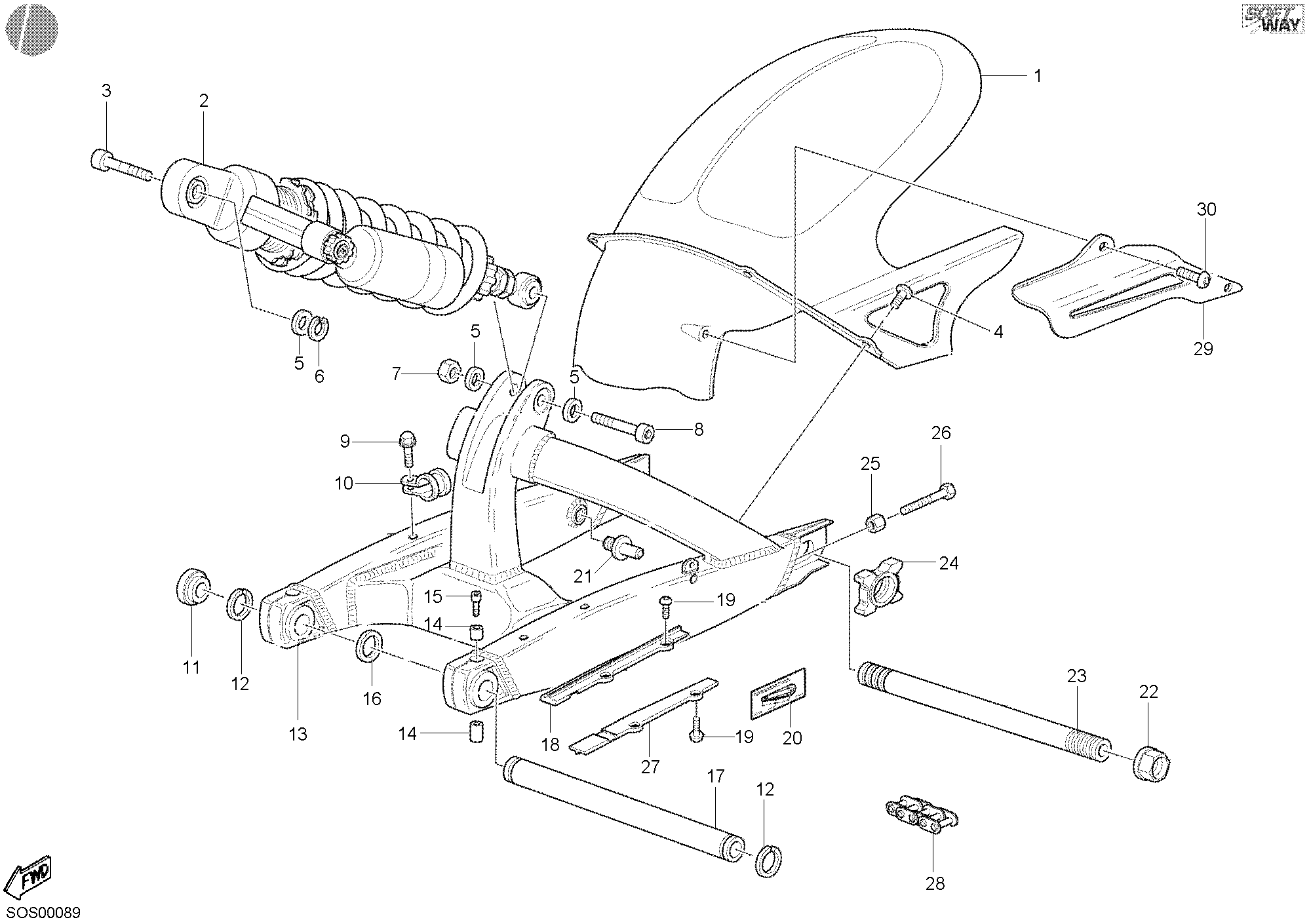

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 56510291A | Garde-Boue arrière | 1 |
| 2 | 36520472A | Amortisseur arrière | 1 |
| 3 | 60N102587 | Vis tcei M10X1.5X45 | 1 |
| 4 | 77911192A | Vis M6X20 | 4 |
| 5 | 734310N01 | Rondelle | 3 |
| 6 | 734010N01 | Rondelle elastique | 1 |
| 7 | 763110N01 | Ecrou | 1 |
| 8 | 60N102589 | Vis 10X55 | 1 |
| 9 | 8A0067997 | Vis te M5X0,8X16 ch8 | 1 |
| 10 | 74140621A | Collier clic 8 mm | 1 |
| 11 | 87210191A | Bouchon | 2 |
| 12 | 88440071A | Anneau arrêt | 2 |
| 13 | 37010312A | Bras oscillant | 1 |
| 14 | 80810461A | Etau | 2 |
| 15 | 74810391A | Écrou M8 | 2 |
| 16 | 85210011A | Rondelle de butée 1,8 mm | 2 |
| 16 | 85210021A | Rondelle de butée 0,2 mm | 2 |
| 16 | 85210031A | Rondelle de butée 0,1 mm | 1 |
| 17 | 36910041A | Axe fourche ariere | 1 |
| 18 | 44710391A | Patin chaîne supérieure | 1 |
| 19 | 77911192A | Vis M6X20 | 4 |
| 20 | 43311081G | Decalcomanie réglage chaîne jp | 1 |
| 20 | 43311081H | Decalcomanie réglage chaîne | 1 |
| 21 | 82110332B | Pivot de référence | 1 |
| 22 | 74810081B | Ecrou | 2 |
| 23 | 81910091A | Pivot roue arrière | 1 |
| 24 | 37310341A | Patin de glissement | 2 |
| 25 | 75010461A | Écrou M8 | 2 |
| 26 | 77910571B | Vis | 2 |
| 27 | 44710401A | Patin chaîne inférieure | 1 |
| 28 | 67640341A | Chaine | 1 |
| 29 | 44610041A | Carter de chaîne | 1 |
| 30 | 77910091A | Vis M5X12 | 2 |
