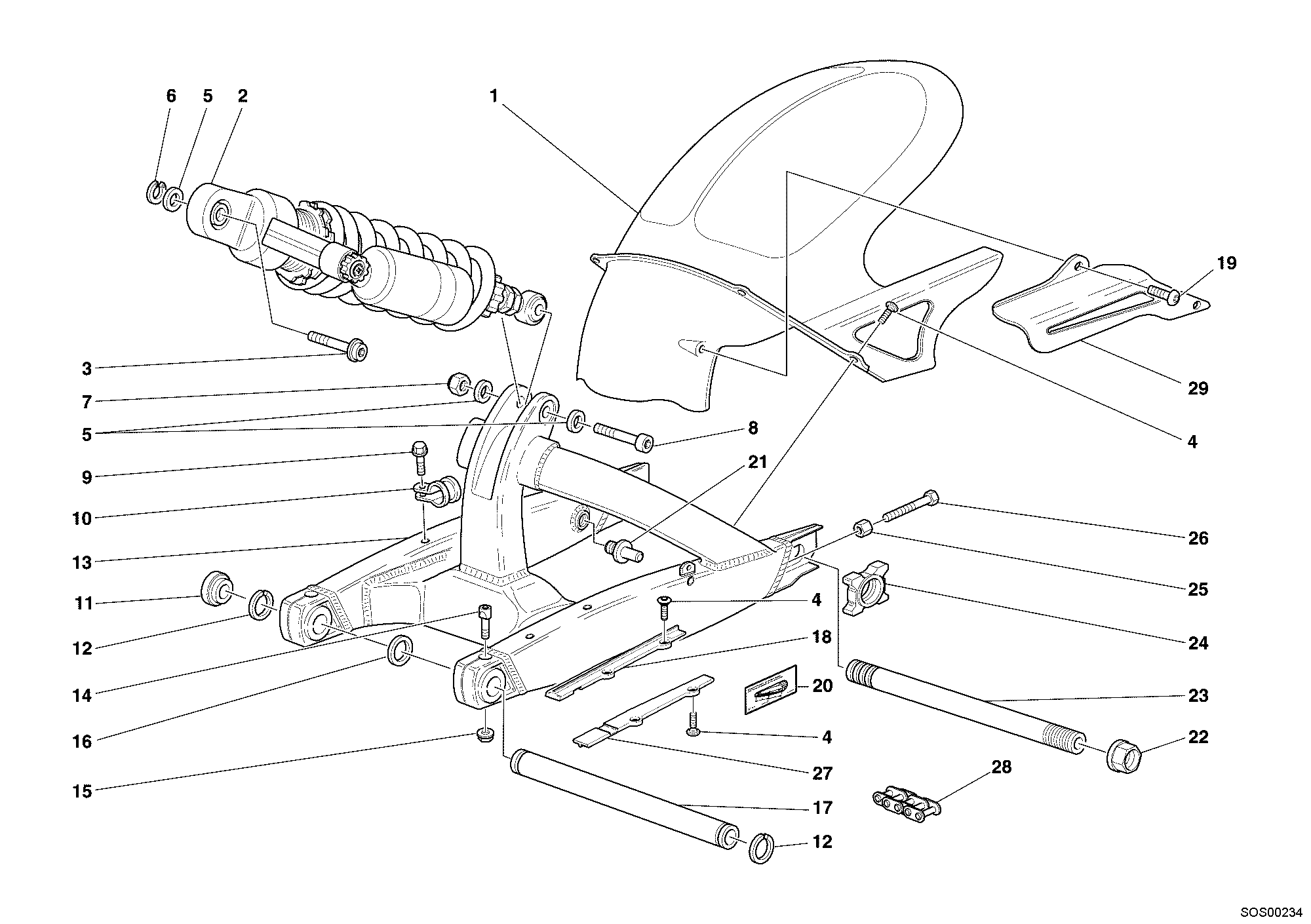

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 56510291A | Garde-Boue arrière | 1 |
| 2 | 36520472A | Amortisseur arrière | 1 |
| 3 | 77157598B | Vis | 1 |
| 4 | 77911191B | Vis tbei M6X20 | 8 |
| 5 | 85610642A | Rondelle, speciale 10,5X21X2 | 3 |
| 6 | 85350071A | Rondelle elastique | 1 |
| 7 | 74950071A | Ecrou | 1 |
| 8 | 77157618B | Vis | 1 |
| 9 | 77210621A | Vis tef M5X16 | 1 |
| 10 | 74140621A | Collier clic 8 mm | 1 |
| 11 | 87210191A | Bouchon | 2 |
| 12 | 88440071A | Anneau arrêt | 2 |
| 13 | 37010312A | Bras oscillant | 1 |
| 14 | 80810461A | Etau | 2 |
| 15 | 74840341B | Écrou M8 | 2 |
| 16 | 85210011B | Rondelle de butée 20,5X36X1.8 mm | 2 |
| 16 | 85210021B | Rondelle de butée 20,5X36X0,2 mm | 2 |
| 16 | 85210031B | Rondelle de butée 20,5X36X0,1 mm | 1 |
| 17 | 36910041A | Axe fourche ariere | 1 |
| 18 | 44710391A | Patin chaîne supérieure | 1 |
| 19 | 77910091A | Vis M5X12 | 2 |
| 20 | 43311081E | Decalcomanie réglage chaîne | 1 |
| 20 | 43311081G | Decalcomanie réglage chaîne jp | 1 |
| 21 | 82110332B | Pivot de référence | 1 |
| 22 | 74810081C | Ecrou | 2 |
| 23 | 81910091A | Pivot roue arrière | 1 |
| 24 | 37310341A | Patin de glissement | 2 |
| 25 | 75011251A | Écrou special M8 | 2 |
| 26 | 77910571C | Vis | 2 |
| 27 | 44710401A | Patin chaîne inférieure | 1 |
| 28 | 67640341A | Chaine | 1 |
| 29 | 44610041A | Carter de chaîne | 1 |
