15 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

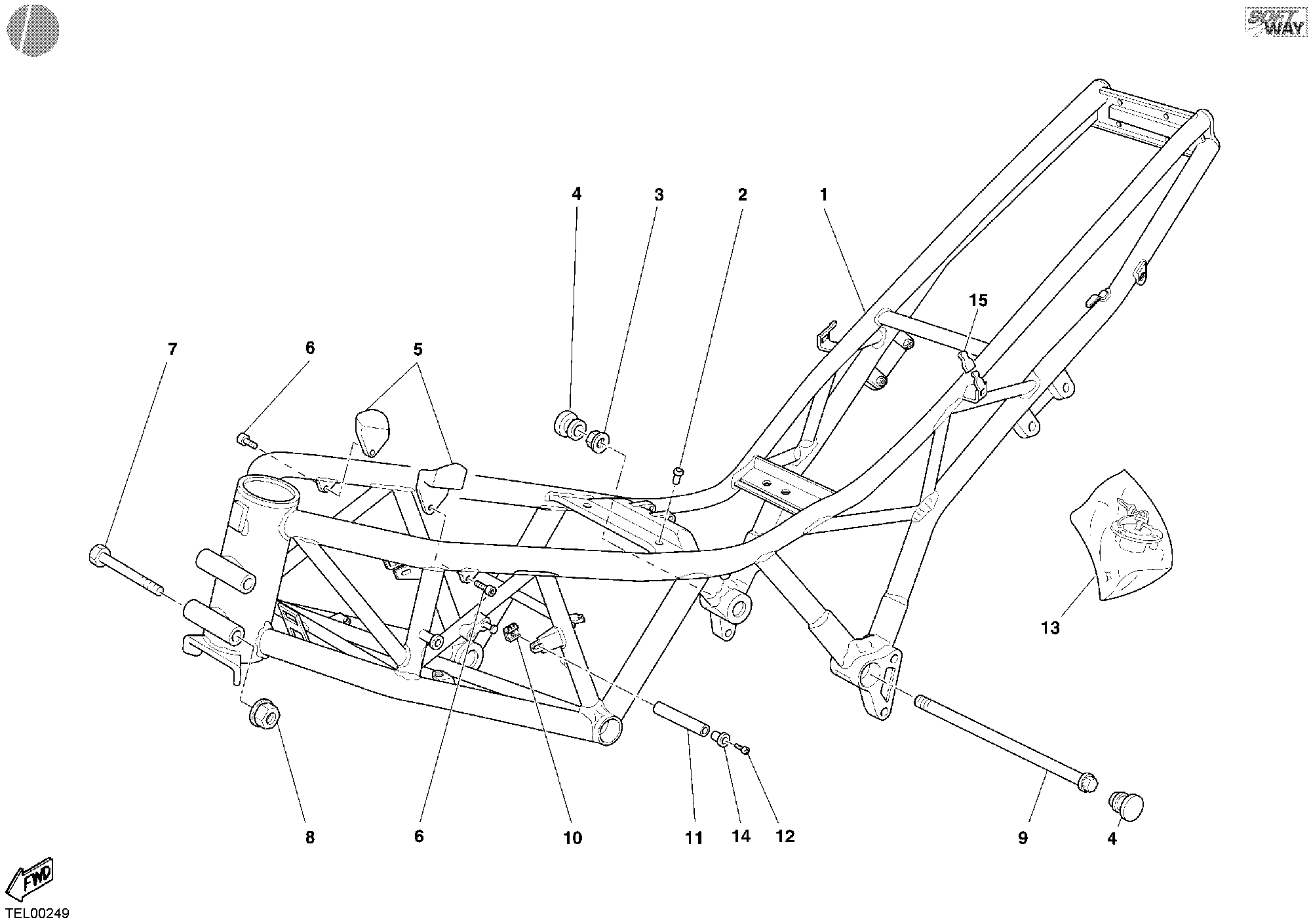

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47010421FA | Cadre (rouge) | 1 |
| 2 | 76440041A | Passe-Cable | 1 |
| 3 | 74840021A | Écrou M12 | 2 |
| 4 | 87210261A | Bouchon 24 mm | 4 |
| 5 | 86610351A | Tampon | 2 |
| 6 | 77156638B | Vis tceif M6X12 | 2 |
| 7 | 77250221B | Vis | 2 |
| 8 | 74940321A | Ecrou | 2 |
| 9 | 77912131A | Vis | 2 |
| 10 | 096091130 | Ecrou | 2 |
| 11 | 68410273A | Colonne | 2 |
| 12 | 77150718B | Vis tcei M6X30 | 2 |
| 13 | 59820311B | Jeu serrure | 1 |
| 14 | 036499020 | Insertion filetée wellnut M6 | 2 |
| 15 | 86610381A | Protection | 2 |
