Pincez pour zoomer · touchez une pièce

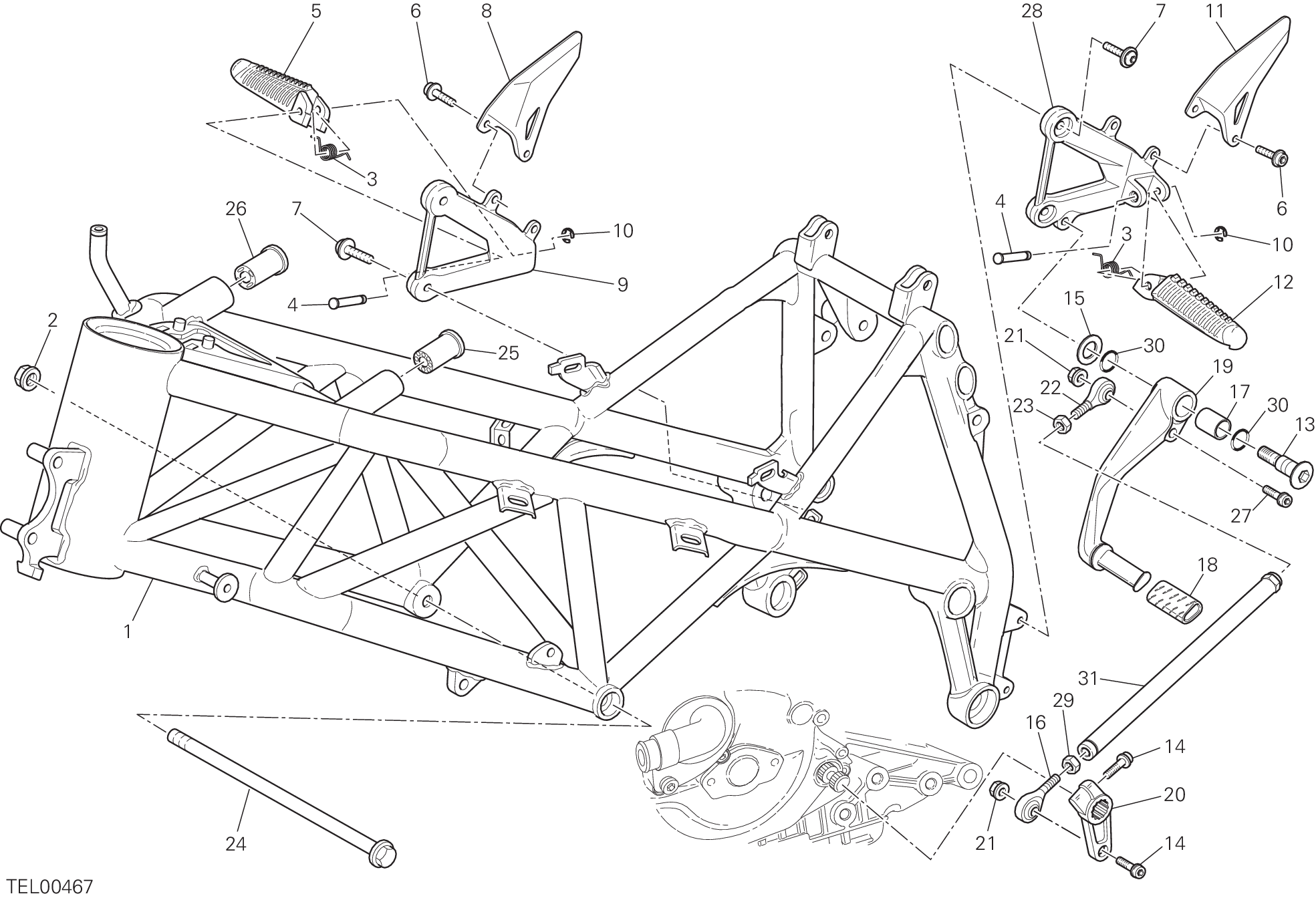

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47011871BT | Cadre | 1 |
| 1 | 47011873BA | Cadre rouge | 1 |
| 2 | 74841011AA | Écrou à embase | 2 |
| 3 | 79911661A | Ressort Repose-Pieds | 2 |
| 4 | 82110511AB | Pivot Repose-Pieds | 2 |
| 5 | 46410561A | Repose-Pieds droit | 1 |
| 6 | 77210461B | Vis tef M5X8 | 4 |
| 7 | 77210772A | Vis M8X18 | 4 |
| 8 | 24713001B | Protection pied droit | 1 |
| 9 | 82411471A | Plaque D. avant | 1 |
| 10 | 88450031A | Circlip benzing din 6799 | 2 |
| 11 | 24712991B | Protection pied gauche | 1 |
| 12 | 46410551A | Repose-Pieds gauche | 1 |
| 13 | 82111701B | Pivot | 1 |
| 14 | 77156678B | Vis tceif M6X20 | 2 |
| 15 | 85210532A | Rondelle 8.2X20X1 | 1 |
| 16 | 84850011A | Joint à rotule gauche | 1 |
| 17 | 71210341A | Douille | 1 |
| 18 | 76410112A | Couvre-Pedale | 1 |
| 19 | 45610541A | Levier de commande vitesses | 1 |
| 20 | 45610461B | Bielle pedal vitesse | 1 |
| 21 | 74940041A | Écrou autobloquant M6 | 2 |
| 22 | 84850021A | Joint à rotule droit | 1 |
| 23 | 74750101A | Écrou M6 | 1 |
| 24 | 77917481AA | Vis special | 2 |
| 25 | 76410511A | Caoutchouc | 1 |
| 26 | 76410501A | Caoutchouc | 1 |
| 27 | 77110191A | Vis tceif M6X20 | 1 |
| 28 | 82411461A | Plaque Porte-Repose-Pied avant gauche | 1 |
| 29 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 30 | 88641161A | Joint torique | 2 |
| 31 | 11710882A | Tige commande sélecteur | 1 |
