Pincez pour zoomer · touchez une pièce

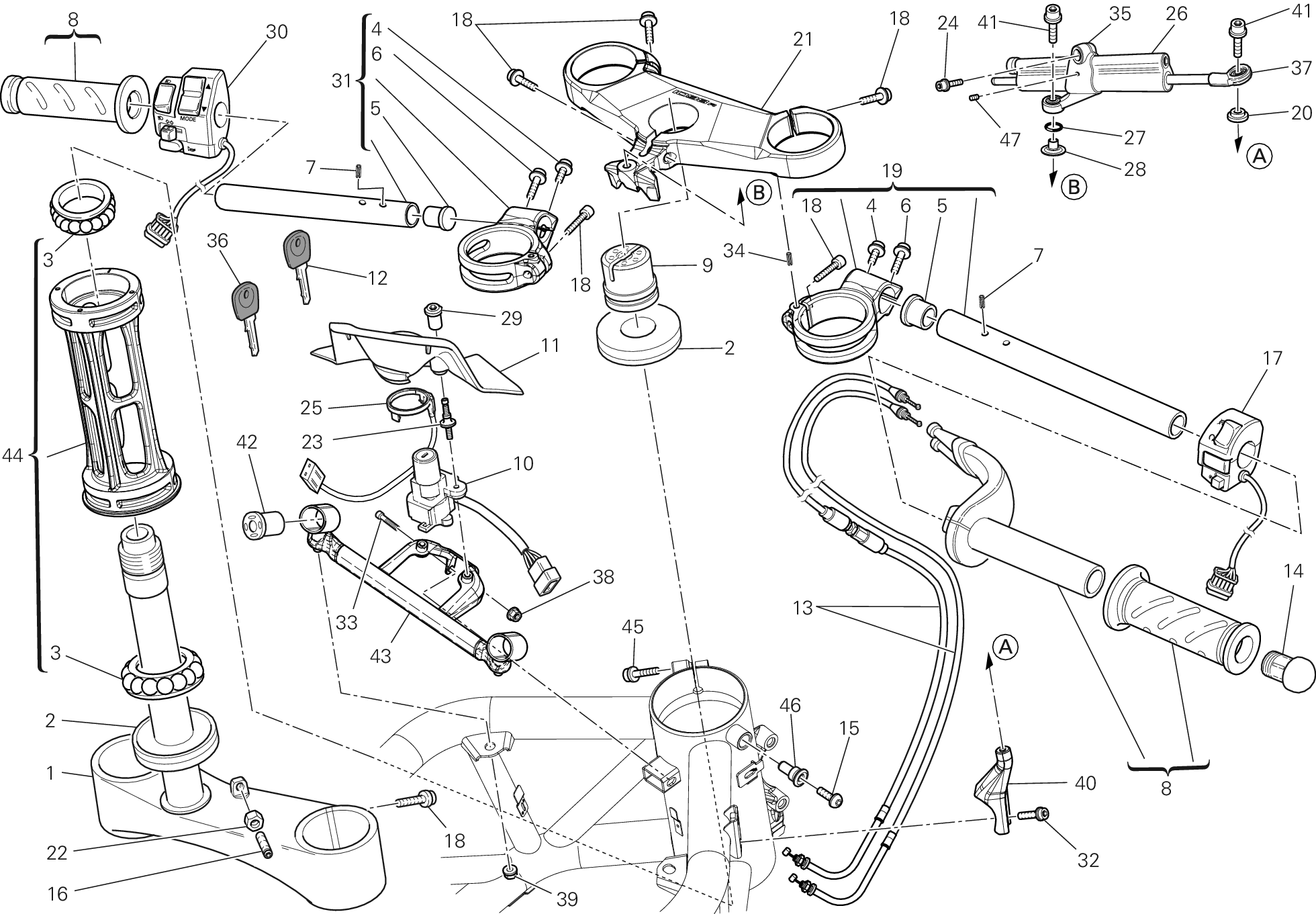

47 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34220332A | Groupe base de direction | 1 |
| 2 | 93010041B | Bague étanchéité | 2 |
| 3 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 4 | 77110461A | Vis tceif M6X22 | 2 |
| 5 | 87210481A | Bouchon | 2 |
| 6 | 77156698B | Vis tceif M6X25 | 2 |
| 7 | 46240011A | Goupille elastique 5X10 mm | 2 |
| 8 | 65420161A | Contrôle gaz | 1 |
| 9 | 70310131AB | Écrou supérieur tête direction | 1 |
| 10 | 65240121A | Commutateur À clé | 1 |
| 11 | 46012631A | Couvercle contacteur D'Allumage | 1 |
| 12 | 59840331A | Clé avec transpondeur | 1 |
| 13 | 65620031B | Câble gaz | 1 |
| 14 | 87210151A | Masse antivibratile guidon | 2 |
| 15 | 77550241A | Vis tbei M6X8 | 1 |
| 16 | 77912981A | Vis special | 2 |
| 17 | 65040111A | Deviateur feux droite | 1 |
| 18 | 77157258B | Vis tceif M8X25 | 9 |
| 19 | 36020861CB | Bracelet guidon droit | 1 |
| 20 | 71614121A | Entretoise | 1 |
| 21 | 34110721A | Tête de direction | 1 |
| 22 | 74750031A | Écrou M6 | 2 |
| 23 | 77110501A | Vis special | 2 |
| 24 | 77110391A | Vis tceif M6X16 | 1 |
| 25 | 51840042B | Antenne immobilizer | 1 |
| 26 | 36410031A | Amortisseur de direction | 1 |
| 27 | 88650141A | Joint torique | 1 |
| 28 | 71311532A | Entretoise | 1 |
| 29 | 75011491A | Ecrou | 2 |
| 30 | 65110041A | Commutateur feux gauche | 1 |
| 31 | 36020871CB | Bracelet guidon gauche | 1 |
| 32 | 77156628B | Vis tceif M6X10 | 2 |
| 33 | 77150728B | Vis tcei M6X35 | 1 |
| 34 | 86150221A | Goupille elastique | 2 |
| 35 | 80820162A | Etau | 1 |
| 36 | 59840183A | Clé sans transpondeur | 1 |
| 37 | 84820021A | Joint à rotule amortisseur direction | 1 |
| 38 | 75050011B | Écrou M6 | 1 |
| 39 | 74941128B | Écrou M8 | 2 |
| 40 | 83014751AA | Support | 1 |
| 41 | 77110191A | Vis tceif M6X20 | 2 |
| 42 | 76410501A | Caoutchouc | 2 |
| 43 | 83014661AA | Support contacteur allumage | 1 |
| 44 | 75620111A | Excentrique direction | 1 |
| 45 | 77157238B | Vis tceif M8X20 | 2 |
| 46 | 77915501A | Vis special | 1 |
| 47 | 77850091A | Vis sans tête filetée M4X6 | 1 |
