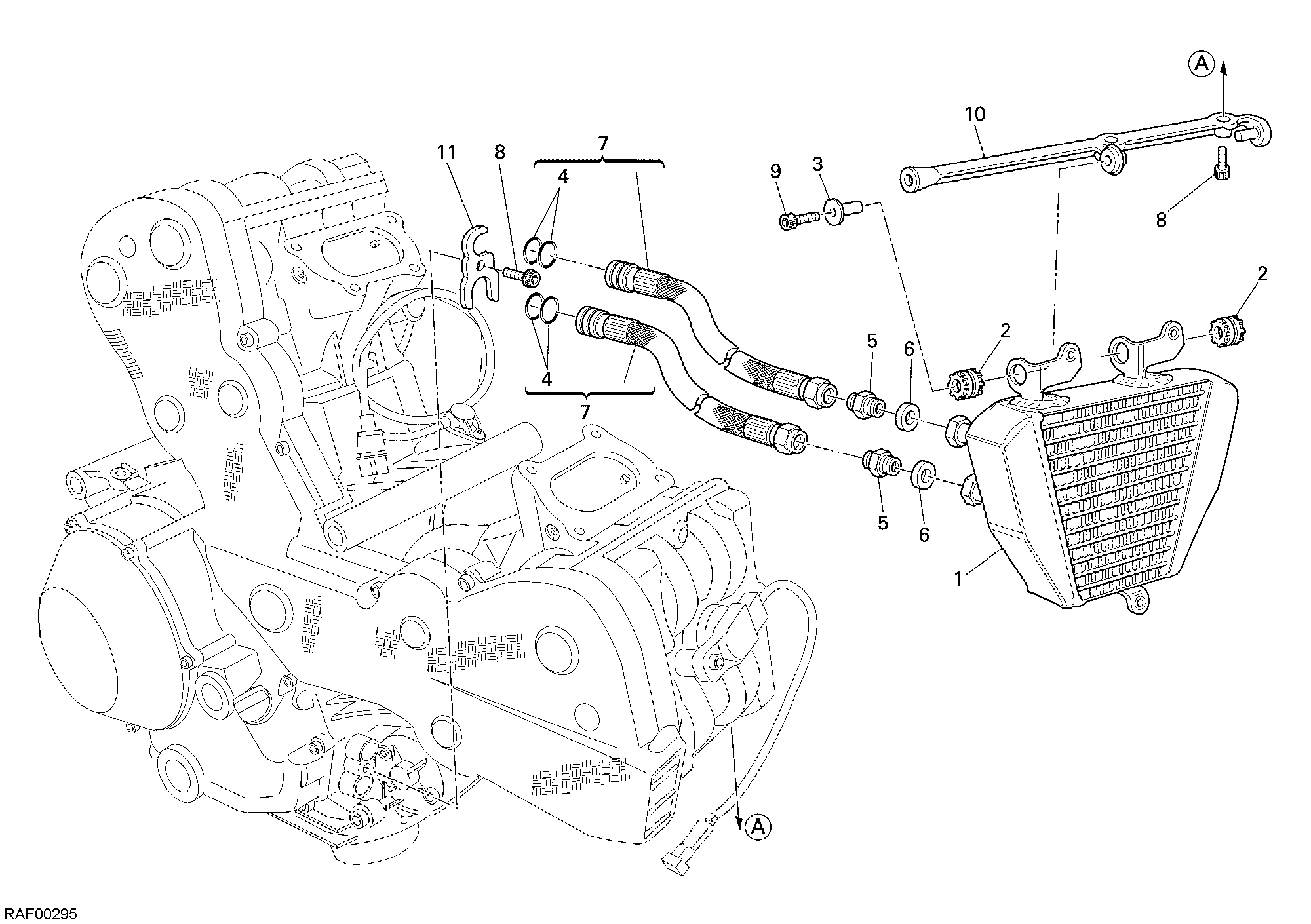

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840781A | Radiateur à huile | 1 |
| 2 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
| 3 | 71610031A | Entretoise | 1 |
| 4 | 88641061A | Joint torique 12.42X1.78 | 4 |
| 5 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 6 | 42020064A | Joint aluminium | 2 |
| 7 | 54910771A | Tuyau huile | 2 |
| 8 | 77150648B | Vis tcei M6X14 | 3 |
| 9 | 77150698B | Vis tcei M6X25 | 1 |
| 10 | 83014091A | Support radiateur huile | 1 |
| 11 | 82714201A | Plaquette | 1 |
