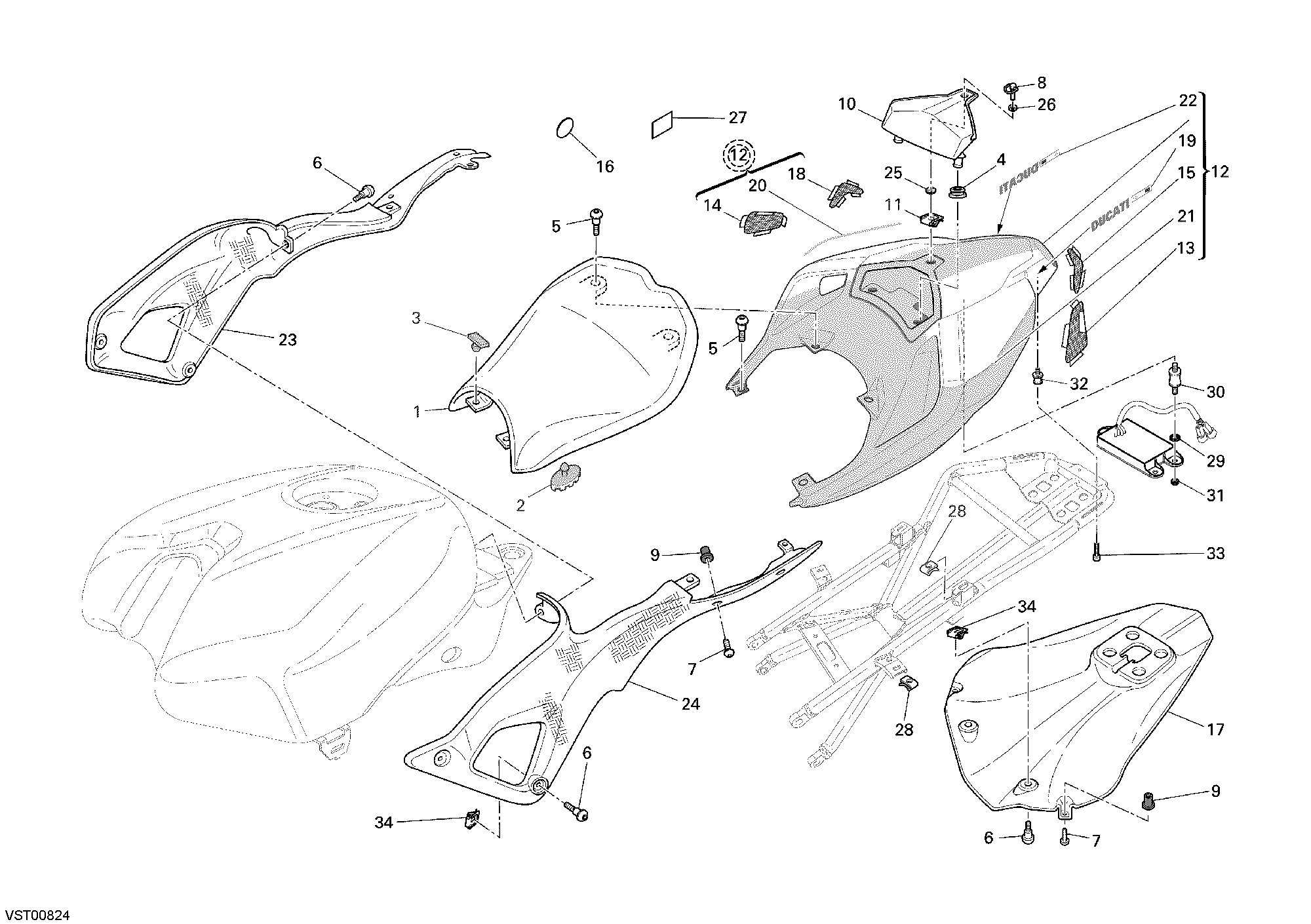

34 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59510801A | Selle | 1 |
| 2 | 86610191A | Caoutchouc support selle | 4 |
| 3 | 86610301A | Tampon | 2 |
| 4 | 76410671A | Caoutchouc 10X26X12 | 2 |
| 5 | 77210842A | Vis tcei M5X8.5 | 8 |
| 6 | 77210853B | Vis | 7 |
| 7 | 77210861B | Vis tbei M5X18 | 6 |
| 8 | 85041281A | Vis 4X11 | 1 |
| 9 | 85040821A | Insertion fileté | 6 |
| 10 | 24713321A | Dossier siège | 1 |
| 11 | 85041321A | Jonc | 1 |
| 12 | 48321621AA | Queue de carénage | 1 |
| 13 | 46012591A | Filet avant gauche | 1 |
| 14 | 46012601A | Filet avant droite | 1 |
| 15 | 46012612A | Filet arrière gauche | 1 |
| 16 | 92610061A | Cache | 2 |
| 17 | 46012461A | Isolateur thermique queue de carénage | 1 |
| 18 | 46012622A | Filet arrière droite | 1 |
| 19 | 43814391AW | Embleme Ducati gauche | 1 |
| 20 | 43711991A | Embleme filet droit | 1 |
| 21 | 43711991B | Embleme filet gauche | 1 |
| 22 | 43814361AW | Embleme Ducati droit | 1 |
| 23 | 482Z0021A | Panneau latéral droit | 1 |
| 24 | 482Z0021B | Panneau latéral gauche | 1 |
| 25 | 85041301A | Bague D'Arret | 1 |
| 26 | 85041291A | Rondelle 4.3X10X0,5 | 1 |
| 27 | 92610101A | Isolateur thermique | 8 |
| 28 | 85040551A | Fixation rapide | 4 |
| 29 | 46240461A | Rondelle elastique | 3 |
| 30 | 70010431A | Silentbloc | 3 |
| 31 | 74840381A | Écrou M5 | 3 |
| 32 | 71314181A | Entretoise | 2 |
| 33 | 77150388B | Vis tcei M5X10 | 2 |
| 34 | 85040471A | Fixation rapide M5 | 4 |
