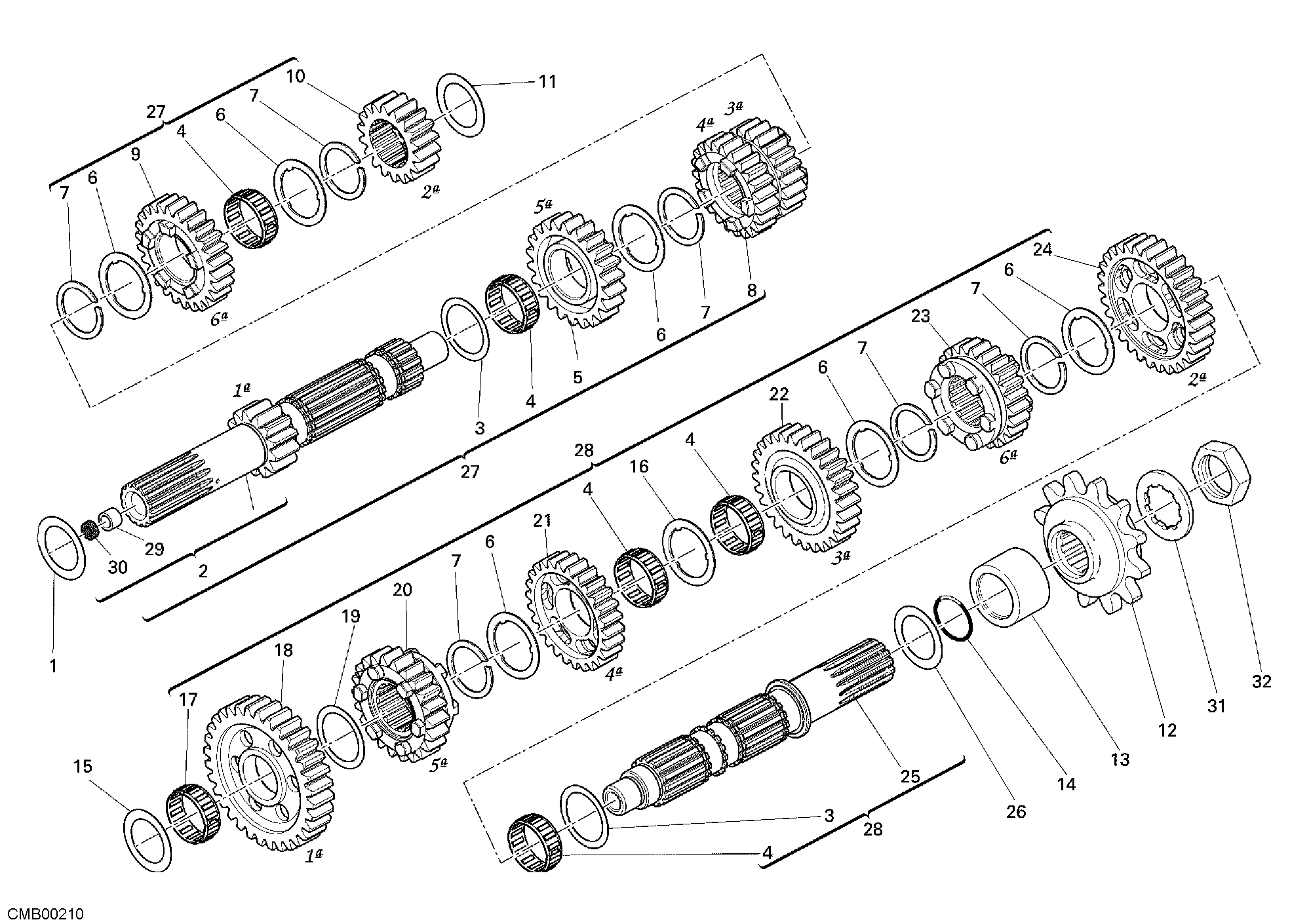

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 025147054 | Rondelle de butée 25.2X32.5X1.2 | 1 |
| 2 | 15021331A | Arbre primaire D15 | 1 |
| 3 | 067016150 | Rondelle de butée 0,5 mm | 2 |
| 4 | 70140051A | Roulement à aiguilles | 5 |
| 5 | 17212993A | Engrenage menant 5Eme vitesse D24 | 1 |
| 6 | 85611372A | Rondelle, frein 28X32.5X1 | 6 |
| 7 | 88210151A | Anneau arrêt 25X29X2.4 | 6 |
| 8 | 17212983A | Engrenage menant 3/4Me vitesse D20/22 | 1 |
| 9 | 17213003A | Engrenage conducteur 6Eme vitesse D25 | 1 |
| 10 | 17212971A | Engrenage menant 2Eme vitesse D17 | 1 |
| 11 | 71310141E | Rondelle de butée 20,3X32X1.6 | 1 |
| 12 | 44910531A | Pignon chaîne D15 | 1 |
| 13 | 71313931A | Entretoise pignon | 1 |
| 14 | 46320537A | Joint torique | 1 |
| 15 | 71312661A | Rondelle de butée 17,3X31X3,15 | 1 |
| 16 | 85610311A | Rondelle 0,5 mm | 1 |
| 17 | 764020002 | Roulement à aiguilles | 1 |
| 18 | 17213011A | Engrenage entraine 1Ere vitesse D37 | 1 |
| 19 | 067016155 | Rondelle de butée 1 mm | 1 |
| 20 | 17213051A | Engrenage entraine 5Eme vitesse D23 | 1 |
| 21 | 17213043A | Engrenage entraine 4Eme vitesse D24 | 1 |
| 22 | 17213033A | Engrenage entraine 3Eme vitesse D27 | 1 |
| 23 | 17213061A | Engrenage entraine 6Eme vitesse D22 | 1 |
| 24 | 17213023A | Engrenage entraine 2Eme vitesse D30 | 1 |
| 25 | 14910791A | Arbre secondaire | 1 |
| 26 | 067016170 | Rondelle de butée 0,8 mm | 1 |
| 27 | 15021343A | Arbre primaire complet | 1 |
| 28 | 15021353A | Arbre secondaire complet | 1 |
| 29 | 70250441A | Roulement à aiguilles | 1 |
| 30 | 93040022A | Bague étanchéité | 1 |
| 31 | 85110041A | Rondelle blocage | 1 |
| 32 | 75010071A | Ecrou | 1 |
