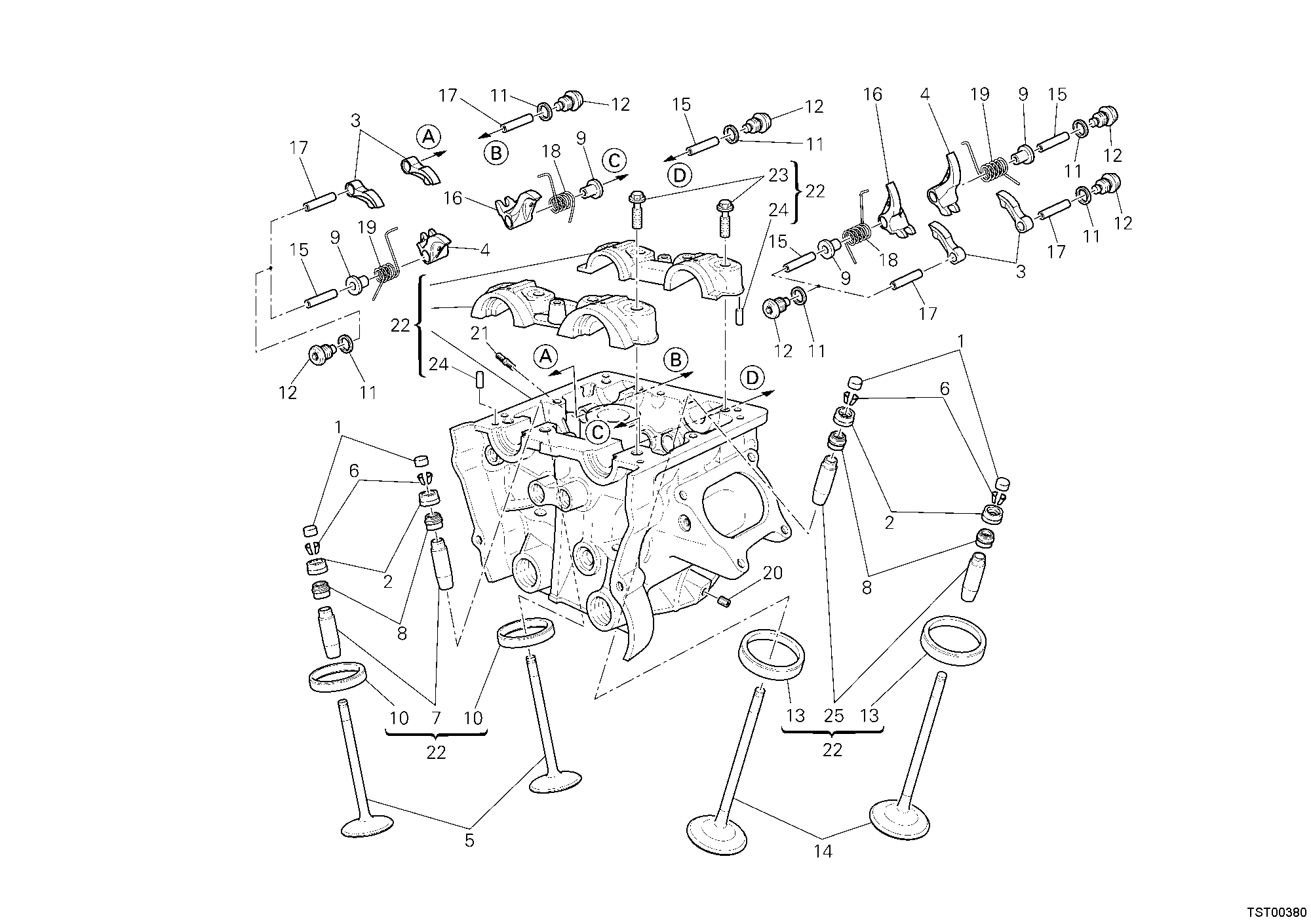

Culasse Verticale - 1098 R Bayliss 2009

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84011851AA	Réglage culbeteur ouverture 2.25 mm	4
1	84011851AB	Réglage culbeteur ouverture 2.30 mm	4
1	84011851AC	Réglage culbeteur ouverture 2.35 mm	4
1	84011851AD	Réglage culbeteur ouverture 2.40 mm	4
1	84011851AE	Réglage culbeteur ouverture 2.45 mm	4
1	84011851AF	Réglage culbeteur ouverture 2.50 mm	4
1	84011851AG	Réglage culbeteur ouverture 2.55 mm	4
1	84011851AH	Réglage culbeteur ouverture 2.60 mm	4
1	84011851AI	Réglage culbeteur ouverture 2.65 mm	4
1	84011851AJ	Réglage culbeteur ouverture 2.70 mm	4
1	84011851AK	Réglage culbeteur ouverture 2.75 mm	4
1	84011851AL	Réglage culbeteur ouverture 2.80 mm	4
1	84011851AM	Réglage culbeteur ouverture 1.80 mm	4
1	84011851AN	Réglage culbeteur ouverture 1.85 mm	4
1	84011851AO	Réglage culbeteur ouverture 1.90 mm	4
1	84011851AP	Réglage culbeteur ouverture 1.95 mm	4
1	84011851AQ	Réglage culbeteur ouverture 2.00 mm	4
1	84011851AR	Réglage culbeteur ouverture 2.05 mm	4
1	84011851AS	Réglage culbeteur ouverture 2.10 mm	4
1	84011851AT	Réglage culbeteur ouverture 2.15 mm	4
1	84011851AU	Réglage culbeteur ouverture 2.20 mm	4
2	84011861AA	Réglage culbeteur fermature 4.45 mm	4
2	84011861AB	Réglage culbeteur fermature 4.50 mm	4
2	84011861AC	Réglage culbeteur fermature 4.55 mm	4
2	84011861AD	Réglage culbeteur fermature 4.60 mm	4
2	84011861AE	Réglage culbeteur fermature 4.65 mm	4
2	84011861AF	Réglage culbeteur fermature 4.70 mm	4
2	84011861AG	Réglage culbeteur fermature 4.75 mm	4
2	84011861AH	Réglage culbeteur fermature 4.80 mm	4
2	84011861AI	Réglage culbeteur fermature 4.85 mm	4
2	84011861AJ	Réglage culbeteur fermature 4.90 mm	4
2	84011861AK	Réglage culbeteur fermature 4.95 mm	4
2	84011861AL	Réglage culbeteur fermature 5.00 mm	4
2	84011861AM	Réglage culbeteur fermature 5.05 mm	4
2	84011861AN	Réglage culbeteur fermature 5.10 mm	4
2	84011861AO	Réglage culbeteur fermature 5.15 mm	4
2	84011861AP	Réglage culbeteur fermature 4.15 mm	4
2	84011861AQ	Réglage culbeteur fermature 4.20 mm	4
2	84011861AR	Réglage culbeteur fermature 4.25 mm	4
2	84011861AS	Réglage culbeteur fermature 4.30 mm	4
2	84011861AT	Réglage culbeteur fermature 4.35 mm	4
2	84011861AU	Réglage culbeteur fermature 4.40 mm	4
3	20810291D	Culbuteur ouverture	4
4	20910361D	Culbuteur fermature gauche	2
5	21110712A	Soupape dechappement	2
6	84540051B	Jeu Demi-Cones	8
7	30310621AA	Guide-Soupape échappement +0,03 mm	2
7	30310621AB	Guide-Soupape échappement +0,06 mm	2
7	30310621AC	Guide-Soupape échappement +0,09 mm	2
8	76440541A	Bague D'Etencheite Guide-Soupape	4
9	71312921A	Entretoise	4
10	30410681A	Siège soupape D'Echappement	2
10	30410681AB	Siège soupape échappement +0,03 mm	2
10	30410681AC	Siège soupape échappement +0,06 mm	2
11	85250261B	Joint	8
12	78010511A	Bouchon fileté	8
13	30410671A	Siège soupape admissiom	2
13	30410671AB	Siège soupape admission +0,03 mm	2
13	30410671AC	Siège soupape admission +0,06 mm	2
14	21010731A	Soupape admission	2
15	82112231B	Axe culbuteur fermature	4
16	20910351D	Culbuteur fermature droit	2
17	82112221B	Axe culbuteur ouverture	4
18	79914861A	Ressort retour soupape droite	2
19	79914851A	Ressort retour soupape gauche	2
20	41760113A	Vis sans tête filetée stei M6X8	1
21	76640191A	Goujon M6X16	3
22	30122711AB	Culasse verticale	1
23	77914211A	Vis tef M8X32	8
24	86050061A	Goupille M5X10	4
25	30310611AA	Guide-Soupape D'Aspiration +0,03 mm	2
25	30310611AB	Guide-Soupape D'Aspiration +0,06 mm	2
25	30310611AC	Guide-Soupape D'Aspiration +0,09 mm	2

—
