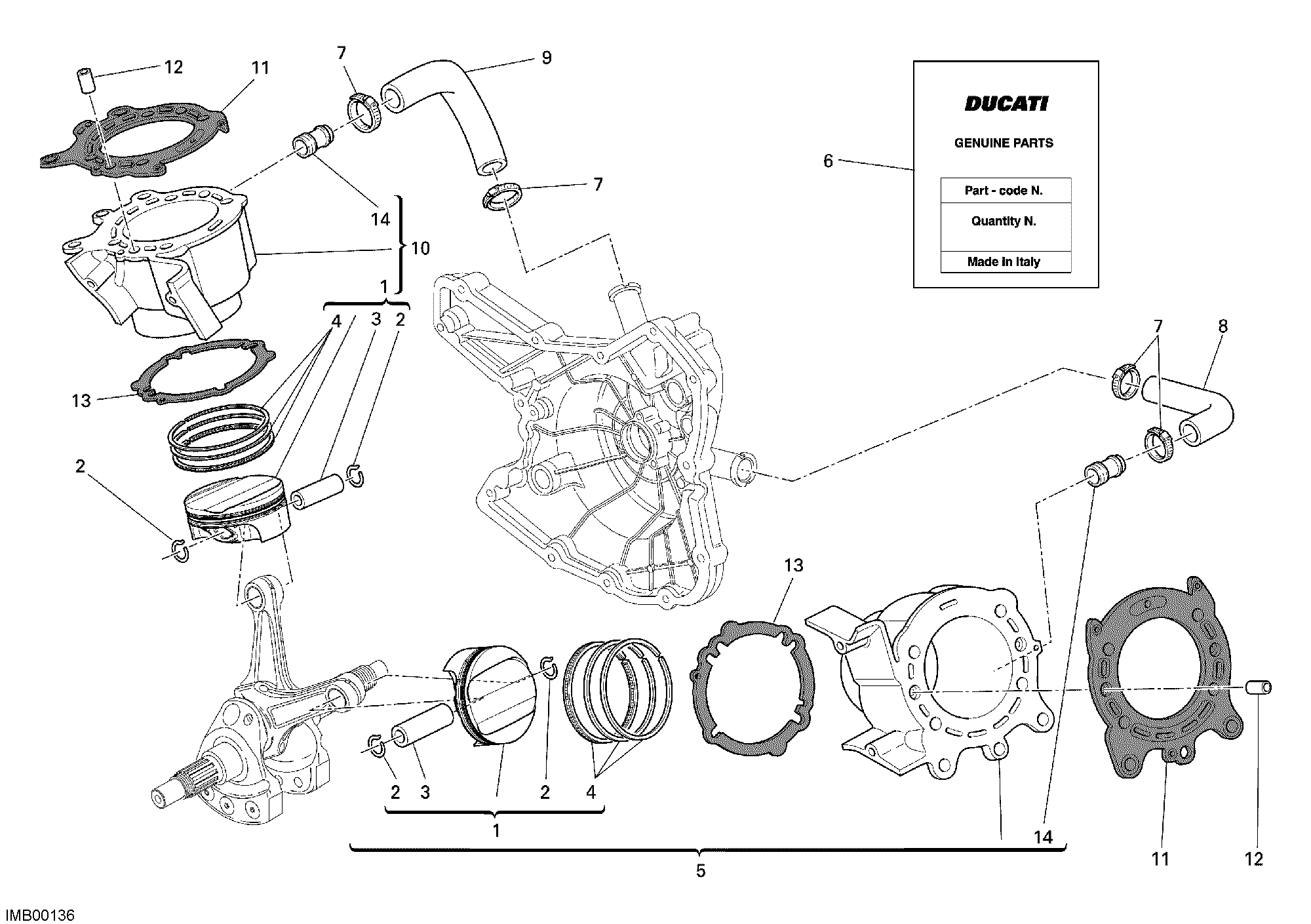

14 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12221584A | Piston complet | 2 |
| 2 | 12112481A | Bague elastique Bloque-Axe | 4 |
| 3 | 12110781B | Axe de piston | 2 |
| 4 | 12120481B | Jeu segments | 2 |
| 5 | 12021701A | Groupe cylindre horizontal- piston | 1 |
| 6 | 79120471A | Jeu joints Cylindre-Culasse | 1 |
| 7 | 74141811A | Collier 16-27 mm | 4 |
| 8 | 80011231A | Manchon entree eau cylindre horizontal | 1 |
| 9 | 80011221A | Manchon entree eau cylindre vertical | 1 |
| 10 | 12021711A | Groupe cylindre Vertical-Piston | 1 |
| 11 | 78611001A | Joint coulasse | 2 |
| 12 | 71112191A | Goujon de référence | 4 |
| 13 | 78610941A | Joint base cylindre | 2 |
| 14 | 66810014A | Goulotte pompe eau | 2 |
