Pincez pour zoomer · touchez une pièce

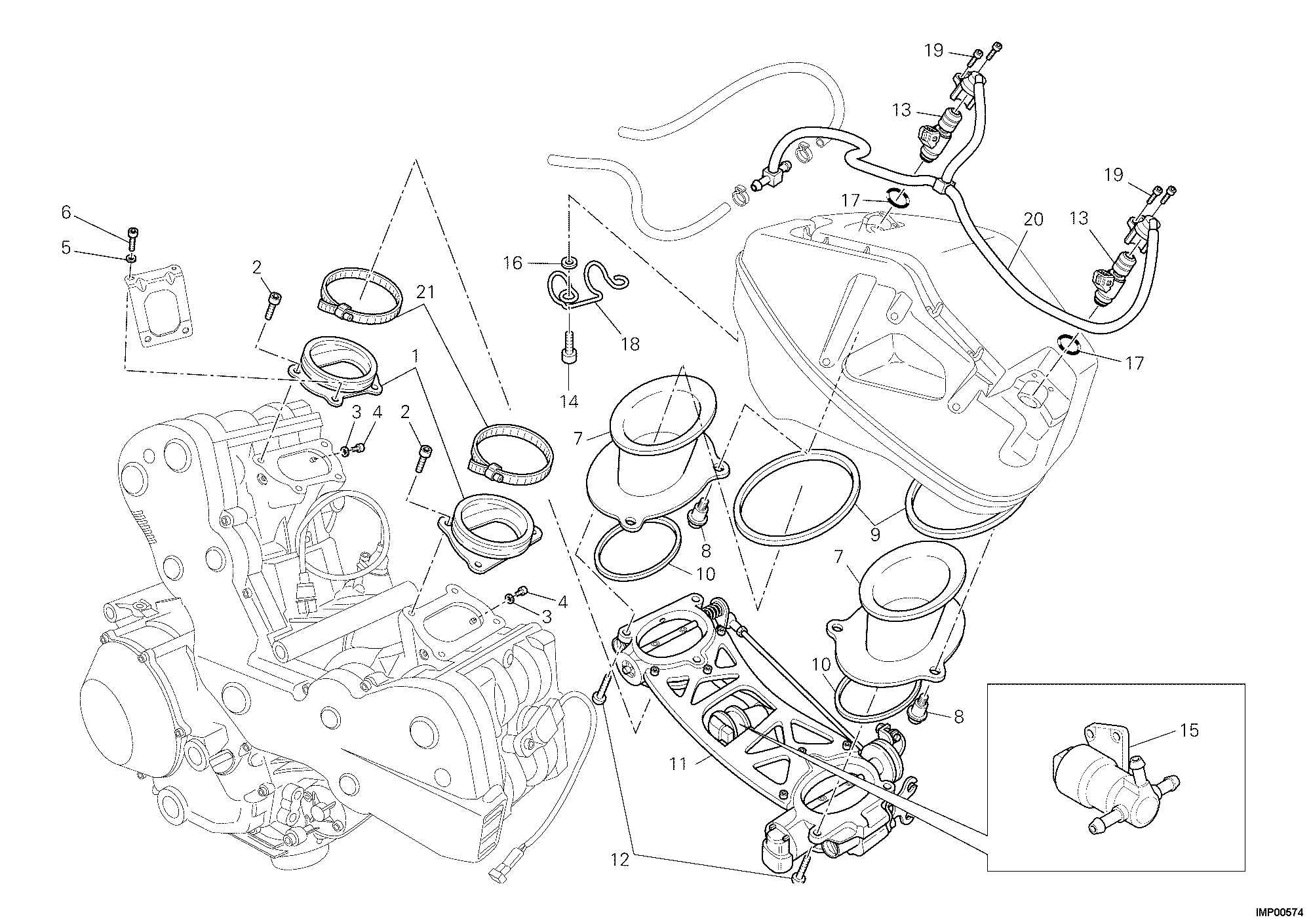

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 14010481B | Raccord D'Admission | 2 |
| 2 | 77150658B | Vis tcei M6X16 | 6 |
| 3 | 85250231A | Joint | 4 |
| 4 | 77350618B | Vis tceir M6X8 | 4 |
| 5 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 6 | 77150668B | Vis tcei M6X18 | 2 |
| 7 | 13510231A | Entonnoir venturi prise air | 2 |
| 8 | 77210851A | Vis tcei M5 | 6 |
| 9 | 78810962A | Joint entonnoir venturi | 2 |
| 10 | 78810972A | Joint | 2 |
| 11 | 28240791A | Corps papillon | 1 |
| 12 | 77510171B | Vis tbei M5X16 | 6 |
| 13 | 28040161A | Injector | 2 |
| 14 | 77250718B | Vis tef M5X10 | 2 |
| 15 | 28340111A | Moteur Pas-A-Pas | 1 |
| 16 | 85240131A | Rondelle 5.3X15X1 | 2 |
| 17 | 88640891A | Joint torique 18.64X3.53 | 2 |
| 18 | 75810392A | Passe-Tube | 1 |
| 19 | 77350188B | Vis tceir M4X10 | 4 |
| 20 | 59020261A | Tuyau carburant | 1 |
| 21 | 74141661A | Collier | 2 |
