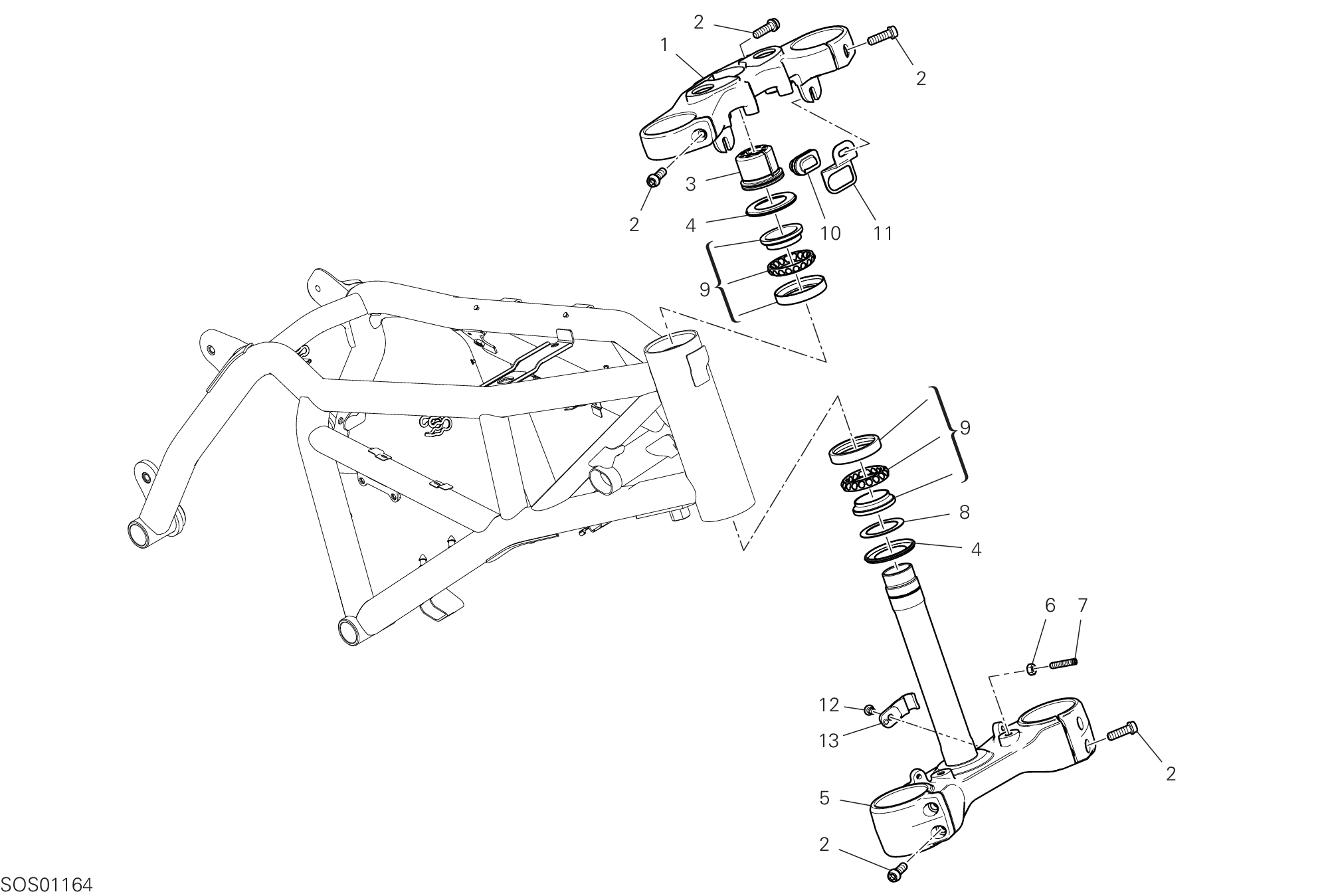

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 34111191BB | Tête de direction | 1 |
| 2 | 77157254B | Vis | 7 |
| 3 | 70310131A | Écrou supérieur tête direction | 1 |
| 4 | 93010041B | Bague étanchéité | 2 |
| 5 | 34221001BB | Base di sterzo | 1 |
| 6 | 74750031A | Écrou M6 | 2 |
| 7 | 77912981A | Vis special | 2 |
| 8 | 85211031AB | Rosette | 1 |
| 9 | 70241231A | Roulements direction ntn Sf07A17P | 2 |
| 10 | 76410971A | Caoutchouc | 1 |
| 11 | 8301B111AA | Équerre capteur | 1 |
| 12 | 77510541A | Vis tbei M6X10 | 1 |
| 13 | 83018691A | Guide tuyau frein avant | 1 |
