13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

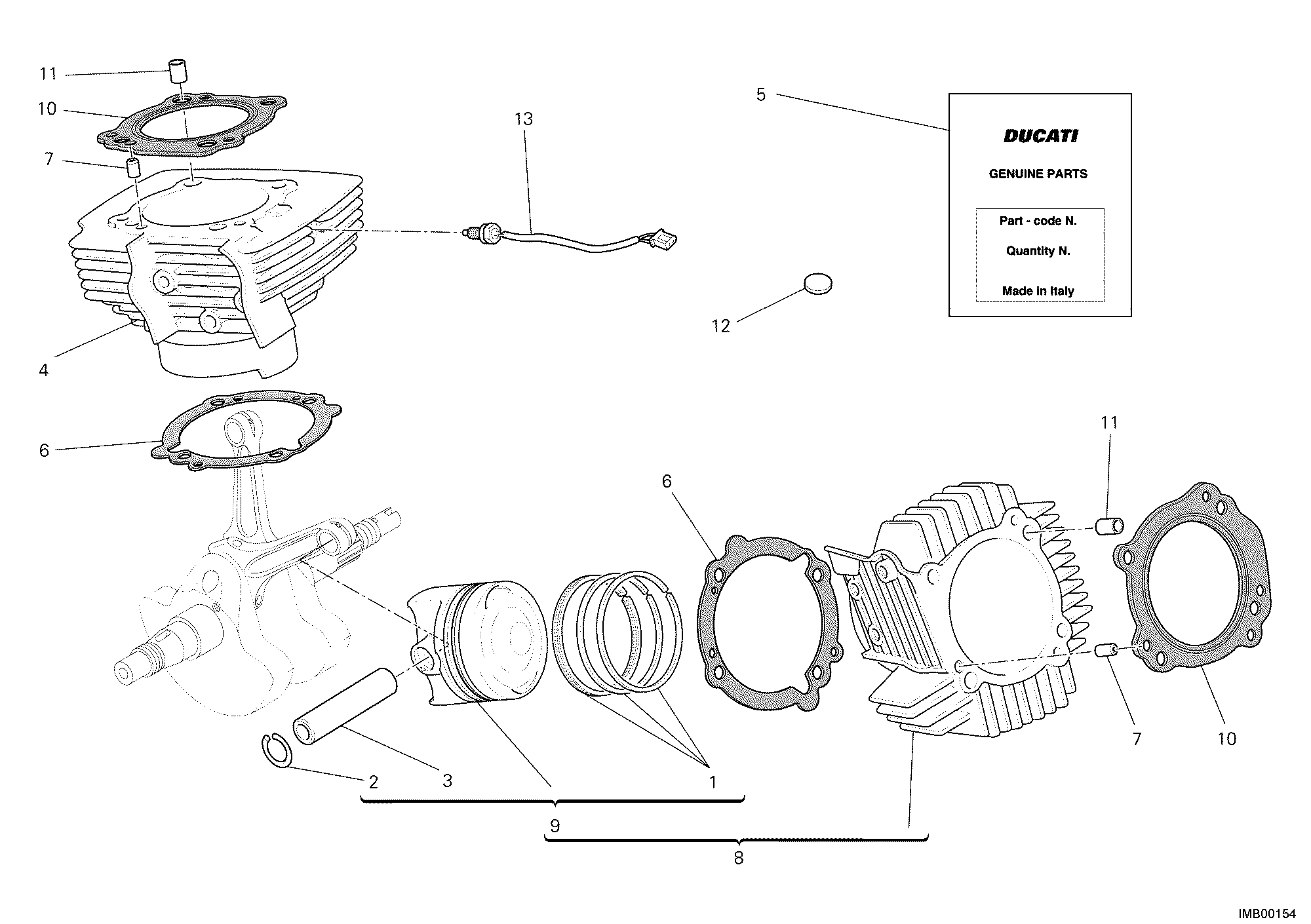

| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12120451A | Jeu segments | 1 |
| 2 | 88440111A | Bague elastique Bloque-Axe | 4 |
| 3 | 12112111A | Axe de piston | 2 |
| 4 | 12021652A | Couplage cylindre Vertical-Piston | 1 |
| 5 | 79120511A | Etui garnitures | 1 |
| 6 | 78611141A | Garniture cylindre carter ep. 0,4 | 2 |
| 7 | 71113011B | Douille | 2 |
| 8 | 12021642A | Couplage cylindre Horizontal-Piston | 1 |
| 9 | 12221652A | Piston complet | 2 |
| 10 | 78610981A | Joint coulasse | 2 |
| 11 | 71111261A | Douille | 4 |
| 12 | 70010641A | Joint en caoutchouc Anti-Vibration | 39 |
| 13 | 55241452A | Capteur température | 1 |
