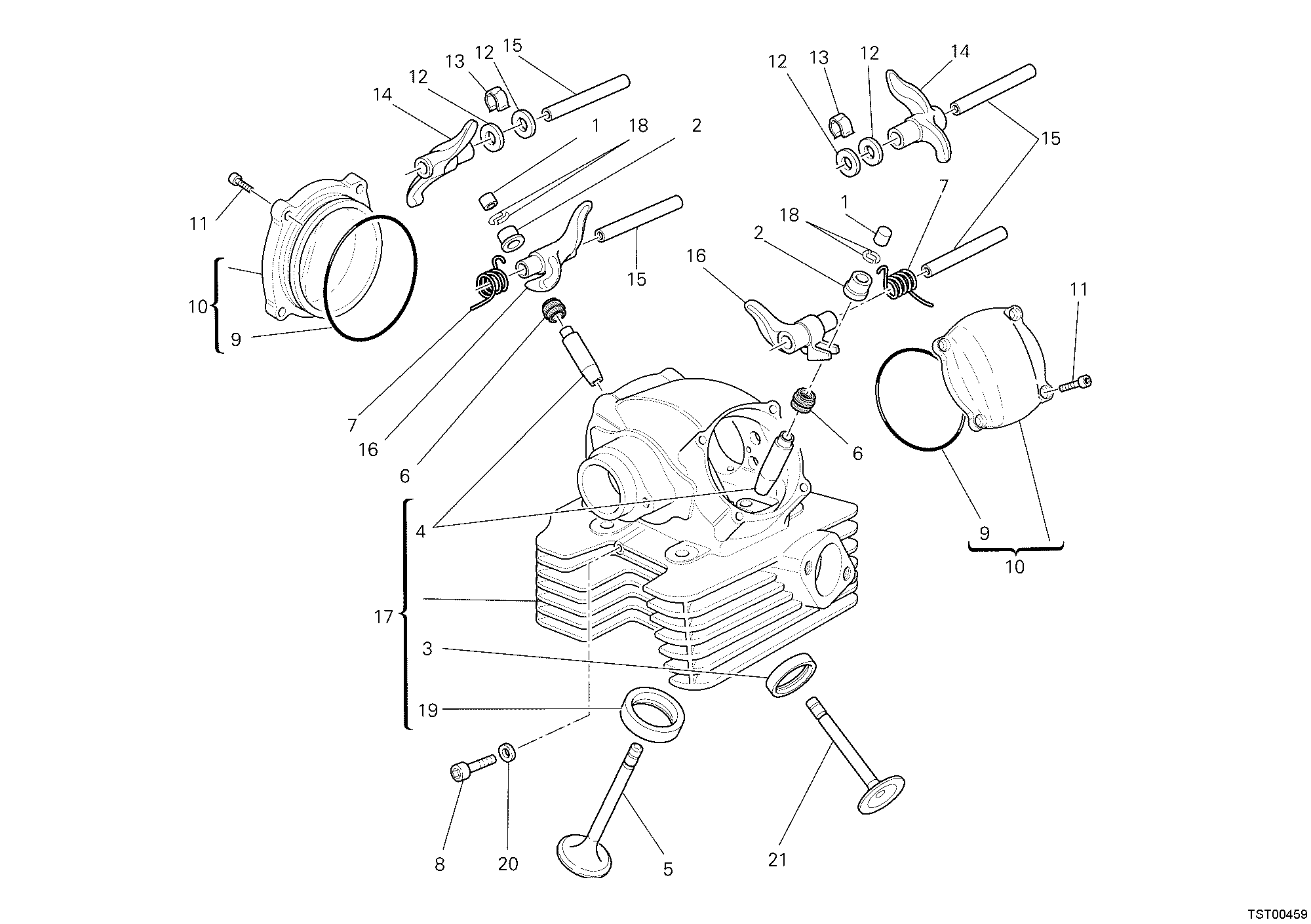

Culasse Verticale - 1100 Evo 2011

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84010011A	Réglage culbeteur ouverture 2.00 mm	8
1	84010021A	Réglage culbeteur ouverture 2.05 mm	8
1	84010031A	Réglage culbeteur ouverture 2.10 mm	8
1	84010041A	Réglage culbeteur ouverture 2.15 mm	8
1	84010051A	Réglage culbeteur ouverture 2.20 mm	8
1	84010061A	Réglage culbeteur ouverture 2.25 mm	8
1	84010071A	Réglage culbeteur ouverture 2.30 mm	8
1	84010081A	Réglage culbeteur ouverture 2.35 mm	8
1	84010091A	Réglage culbeteur ouverture 2.40 mm	8
1	84010101A	Réglage culbeteur ouverture 2.45 mm	8
1	84010111A	Réglage culbeteur ouverture 2.50 mm	8
1	84010121A	Réglage culbeteur ouverture 2.55 mm	8
1	84010131A	Réglage culbeteur ouverture 2.60 mm	8
1	84010141A	Réglage culbeteur ouverture 2.65 mm	8
1	84010151A	Réglage culbeteur ouverture 2.70 mm	8
1	84010161A	Réglage culbeteur ouverture 2.75 mm	8
1	84010171A	Réglage culbeteur ouverture 2.80 mm	8
1	84010181A	Réglage culbeteur ouverture 2.85 mm	8
1	84010191A	Réglage culbeteur ouverture 2.90 mm	8
1	84010201A	Réglage culbeteur ouverture 2.95 mm	8
1	84010211A	Réglage culbeteur ouverture 3.00 mm	8
1	84010221A	Réglage culbeteur ouverture 3.05 mm	8
1	84010231A	Réglage culbeteur ouverture 3.10 mm	8
1	84010241A	Réglage culbeteur ouverture 3.15 mm	8
1	84010251A	Réglage culbeteur ouverture 3.20 mm	8
1	84010261A	Réglage culbeteur ouverture 3.25 mm	8
1	84010271A	Réglage culbeteur ouverture 3.30 mm	8
1	84010281A	Réglage culbeteur ouverture 3.35 mm	8
1	84010291A	Réglage culbeteur ouverture 3.40 mm	8
1	84010301A	Réglage culbeteur ouverture 3.45 mm	8
1	84010311A	Réglage culbeteur ouverture 1.80 mm	8
1	84010321A	Réglage culbeteur ouverture 1.85 mm	8
1	84010331A	Réglage culbeteur ouverture 1.90 mm	8
1	84010341A	Réglage culbeteur ouverture 1.95 mm	8
2	84010411B	Réglage culbeteur fermature 2.20 mm	2
2	84010421B	Réglage culbeteur fermature 2.25 mm	2
2	84010431B	Réglage culbeteur fermature 2.30 mm	2
2	84010441B	Réglage culbeteur fermature 2.35 mm	2
2	84010451B	Réglage culbeteur fermature 2.40 mm	2
2	84010461B	Réglage culbeteur fermature 2.45 mm	2
2	84010471B	Réglage culbeteur fermature 2.50 mm	2
2	84010481B	Réglage culbeteur fermature 2.55 mm	2
2	84010491B	Réglage culbeteur fermature 2.60 mm	2
2	84010501B	Réglage culbeteur fermature 2.65 mm	2
2	84010511B	Réglage culbeteur fermature 2.70 mm	2
2	84010521B	Réglage culbeteur fermature 2.75 mm	2
2	84010531B	Réglage culbeteur fermature 2.80 mm	2
2	84010541B	Réglage culbeteur fermature 2.85 mm	2
2	84010551B	Réglage culbeteur fermature 2.90 mm	2
2	84010561B	Réglage culbeteur fermature 2.95 mm	2
2	84010571B	Réglage culbeteur fermature 3.00 mm	2
2	84010581B	Réglage culbeteur fermature 3.05 mm	2
2	84010591B	Réglage culbeteur fermature 3.10 mm	2
2	84010601B	Réglage culbeteur fermature 3.15 mm	2
2	84010611B	Réglage culbeteur fermature 3.20 mm	2
3	30410731AB	Siège soupape échappement +0,03 mm	1
3	30410731AC	Siège soupape échappement +0,06 mm	1
4	30310681AA	Guide-Soupape +0,03 mm	2
4	30310681AB	Guide-Soupape +0,06 mm	2
4	30310681AC	Guide-Soupape +0,09 mm	2
5	21010761A	Soupape admission	1
6	76410871A	Bague D'Etencheite Guide-Soupape	2
7	79915021A	Ressort culbuteur fermeture	2
8	77911331A	Vis speciale tcei M6X12	1
9	88641381A	Joint torique 63.13X2.62	2
10	24020392A	Couvercle soupapes	2
11	77150668B	Vis tcei M6X18	8
12	064770010	Rondelle butée	4
13	79912121A	Ressort axe du culbuteurs	2
14	208Z0011A	Culbuteur ouverture	2
15	821Z0011B	Axe culbuteur	4
16	209Z0011A	Culbuteur ferm.	2
17	30122761DA	Culasse verticale	1
18	66910011E	Demi bague	4
19	30410741AB	Siège soupape admission +0,03 mm	1
19	30410741AC	Siège soupape admission +0,06 mm	1
20	85250231A	Joint	1
21	21110761A	Soupape dechappement	1

—
