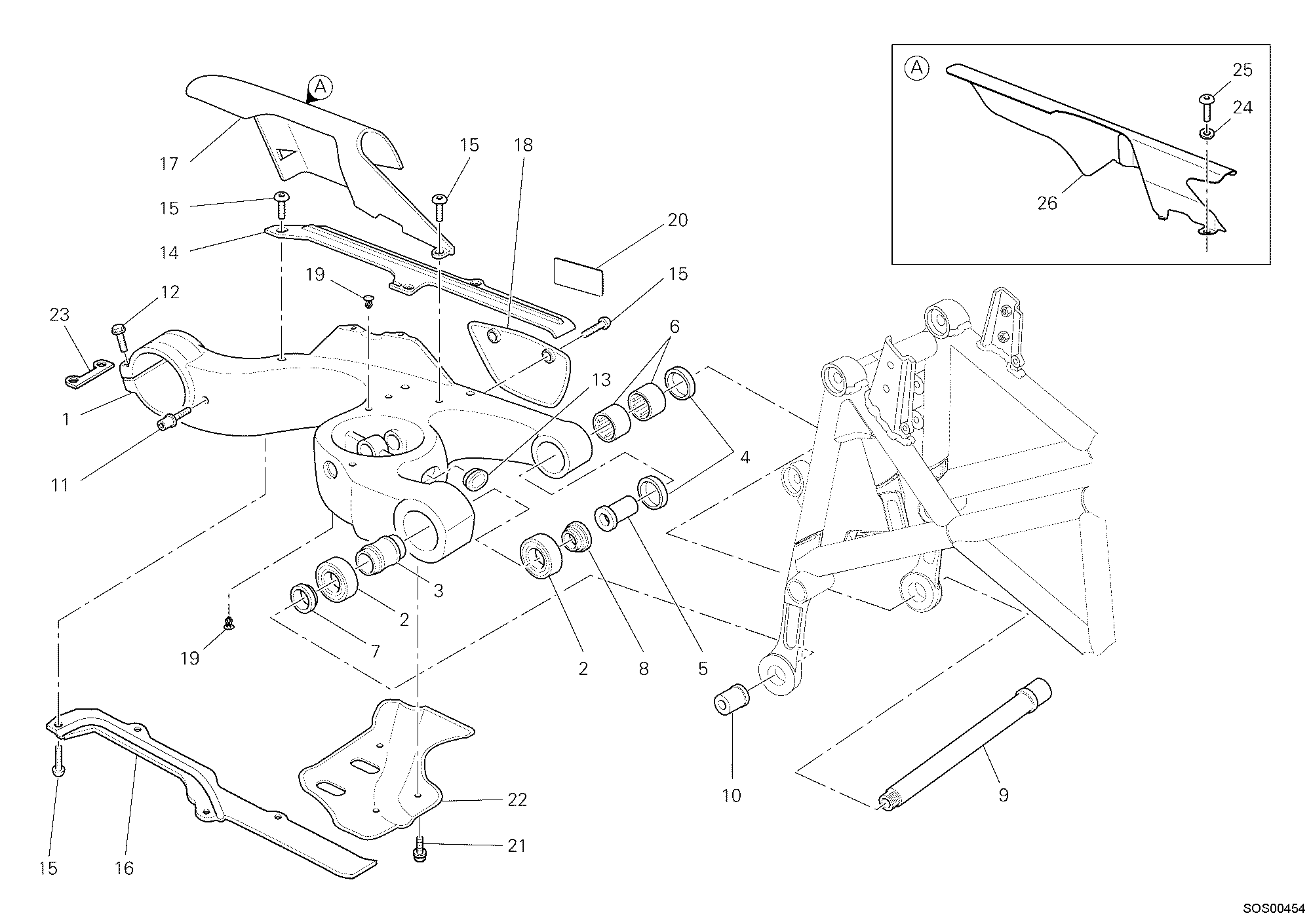

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 37010331D | Bras oscillant | 1 |
| 2 | 70250451A | Roulement | 2 |
| 3 | 71311871A | Entretoise interne | 1 |
| 4 | 93050121A | Bague étanchéité | 2 |
| 5 | 71011091A | Douille gauche | 1 |
| 6 | 70140171A | Roulement à aiguilles | 2 |
| 7 | 71210291A | Entretoise droit | 1 |
| 8 | 71210311A | Entretoise droit | 1 |
| 9 | 36910111A | Axe fourche ariere | 1 |
| 10 | 75011161A | Écrou, special | 1 |
| 11 | 83210031C | Goupille | 1 |
| 12 | 77210042B | Vis | 2 |
| 13 | 87210161A | Casquette droite | 1 |
| 14 | 44710481A | Patin chaîne supérieure | 1 |
| 15 | 77510081B | Vis tbei M6X14 | 12 |
| 16 | 44710491A | Patin chaîne inférieure | 1 |
| 17 | 44710511A | Carter de chaîne | 1 |
| 18 | 44710501A | Cache-Chaine inférieur | 1 |
| 19 | 87240441A | Bouchon bras oscillant | 6 |
| 20 | 43313561A | Decalcomanie réglage chaîne | 1 |
| 20 | 43313561B | Decalcomanie réglage chaîne | 1 |
| 21 | 77210601A | Vis tef M6X16 | 3 |
| 22 | 46011531A | Isolateur thermique | 1 |
| 23 | 82713111A | Plaquette | 1 |
| 24 | 85610421A | Rondelle en nylon 6X12X0,5 | 3 |
| 25 | 77915231A | Vis tbei M6X15 | 3 |
| 26 | 44610171A | Carter de chaîne | 1 |
