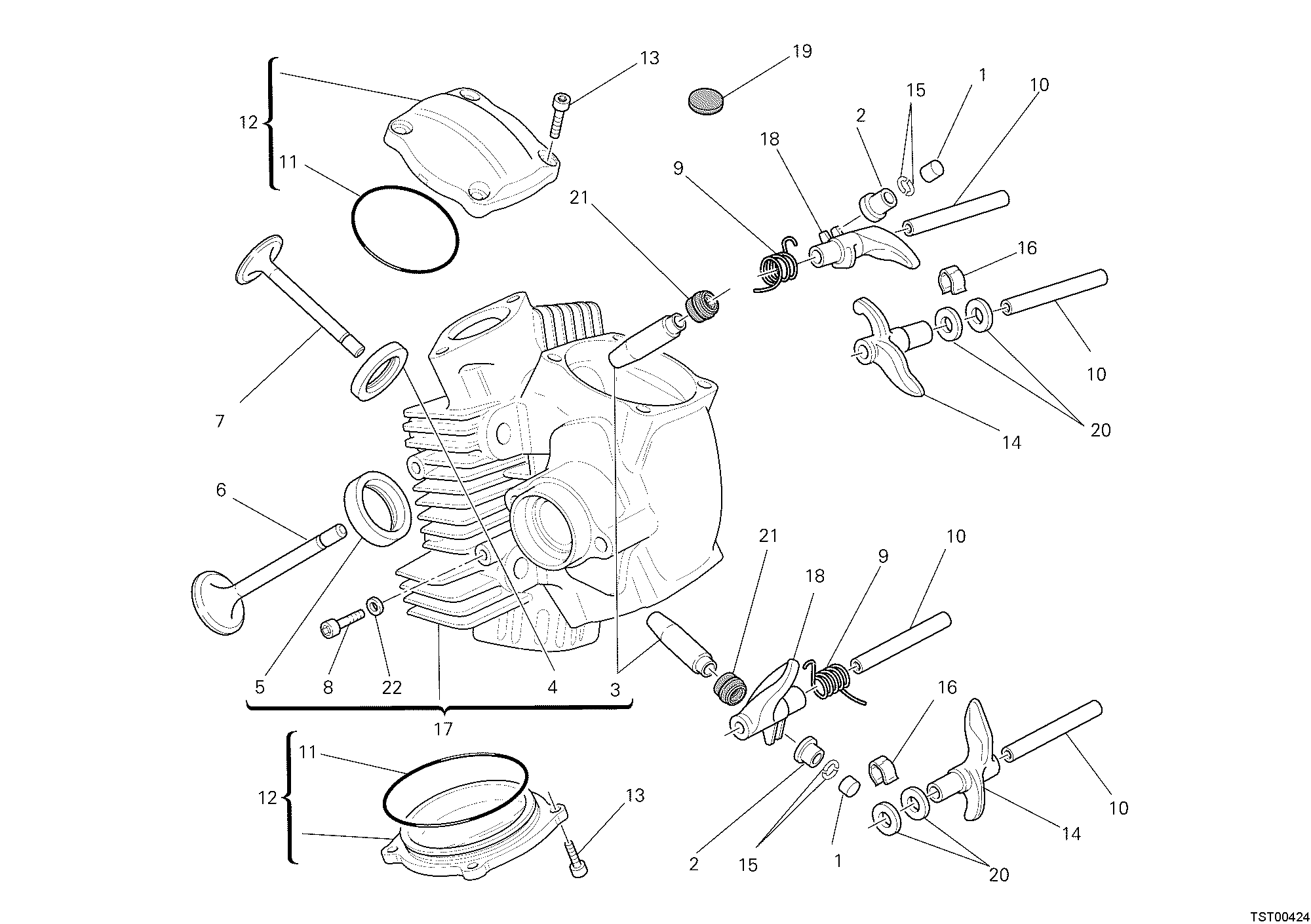

Culasse Horizontale - 1100 Evo Abs 2012

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84010011A	Réglage culbeteur ouverture 2.00 mm	2
1	84010021A	Réglage culbeteur ouverture 2.05 mm	2
1	84010031A	Réglage culbeteur ouverture 2.10 mm	2
1	84010041A	Réglage culbeteur ouverture 2.15 mm	2
1	84010051A	Réglage culbeteur ouverture 2.20 mm	2
1	84010061A	Réglage culbeteur ouverture 2.25 mm	2
1	84010071A	Réglage culbeteur ouverture 2.30 mm	2
1	84010081A	Réglage culbeteur ouverture 2.35 mm	2
1	84010091A	Réglage culbeteur ouverture 2.40 mm	2
1	84010101A	Réglage culbeteur ouverture 2.45 mm	2
1	84010111A	Réglage culbeteur ouverture 2.50 mm	2
1	84010121A	Réglage culbeteur ouverture 2.55 mm	2
1	84010131A	Réglage culbeteur ouverture 2.60 mm	2
1	84010141A	Réglage culbeteur ouverture 2.65 mm	2
1	84010151A	Réglage culbeteur ouverture 2.70 mm	2
1	84010161A	Réglage culbeteur ouverture 2.75 mm	2
1	84010171A	Réglage culbeteur ouverture 2.80 mm	2
1	84010181A	Réglage culbeteur ouverture 2.85 mm	2
1	84010191A	Réglage culbeteur ouverture 2.90 mm	2
1	84010201A	Réglage culbeteur ouverture 2.95 mm	2
1	84010211A	Réglage culbeteur ouverture 3.00 mm	2
1	84010221A	Réglage culbeteur ouverture 3.05 mm	2
1	84010231A	Réglage culbeteur ouverture 3.10 mm	2
1	84010241A	Réglage culbeteur ouverture 3.15 mm	2
1	84010251A	Réglage culbeteur ouverture 3.20 mm	2
1	84010261A	Réglage culbeteur ouverture 3.25 mm	2
1	84010271A	Réglage culbeteur ouverture 3.30 mm	2
1	84010281A	Réglage culbeteur ouverture 3.35 mm	2
1	84010291A	Réglage culbeteur ouverture 3.40 mm	2
1	84010301A	Réglage culbeteur ouverture 3.45 mm	2
1	84010311A	Réglage culbeteur ouverture 1.80 mm	2
1	84010321A	Réglage culbeteur ouverture 1.85 mm	2
1	84010331A	Réglage culbeteur ouverture 1.90 mm	2
1	84010341A	Réglage culbeteur ouverture 1.95 mm	2
2	84010412B	Réglage culbeteur fermature 2.20 mm	2
2	84010422B	Réglage culbeteur fermature 2.25 mm	2
2	84010432B	Réglage culbeteur fermature 2.30 mm	2
2	84010442B	Réglage culbeteur fermature 2.35 mm	2
2	84010452B	Réglage culbeteur fermature 2.40 mm	2
2	84010462B	Réglage culbeteur fermature 2.45 mm	2
2	84010472B	Réglage culbeteur fermature 2.50 mm	2
2	84010482B	Réglage culbeteur fermature 2.55 mm	2
2	84010492B	Réglage culbeteur fermature 2.60 mm	2
2	84010502B	Réglage culbeteur fermature 2.65 mm	2
2	84010512B	Réglage culbeteur fermature 2.70 mm	2
2	84010522B	Réglage culbeteur fermature 2.75 mm	2
2	84010532B	Réglage culbeteur fermature 2.80 mm	2
2	84010542B	Réglage culbeteur fermature 2.85 mm	2
2	84010552B	Réglage culbeteur fermature 2.90 mm	2
2	84010562B	Réglage culbeteur fermature 2.95 mm	2
2	84010572B	Réglage culbeteur fermature 3.00 mm	2
2	84010582B	Réglage culbeteur fermature 3.05 mm	2
2	84010592B	Réglage culbeteur fermature 3.10 mm	2
2	84010602B	Réglage culbeteur fermature 3.15 mm	2
2	84010612B	Réglage culbeteur fermature 3.20 mm	2
2	84010622B	Réglage culbeteur fermature 3.25 mm	2
2	84010632B	Réglage culbeteur fermature 3.30 mm	2
2	84010642B	Réglage culbeteur fermature 3.35 mm	2
2	84010652B	Réglage culbeteur fermature 3.40 mm	2
2	84010662B	Réglage culbeteur fermature 3.45 mm	2
2	84010672B	Réglage culbeteur fermature 3.50 mm	2
2	84010682B	Réglage culbeteur fermature 3.55 mm	2
2	84010692B	Réglage culbeteur fermature 3.60 mm	2
2	84010702B	Réglage culbeteur fermature 3.65 mm	2
2	84010712B	Réglage culbeteur fermature 3.70 mm	2
2	84010722B	Réglage culbeteur fermature 3.75 mm	2
2	84010732B	Réglage culbeteur fermature 3.80 mm	2
2	84010742B	Réglage culbeteur fermature 3.85 mm	2
2	84010752B	Réglage culbeteur fermature 3.90 mm	2
2	84010762B	Réglage culbeteur fermature 3.95 mm	2
2	84010772B	Réglage culbeteur fermature 4.00 mm	2
2	84010782B	Réglage culbeteur fermature 4.05 mm	2
2	84010792B	Réglage culbeteur fermature 4.10 mm	2
2	84010802B	Réglage culbeteur fermature 4.15 mm	2
2	84010812B	Réglage culbeteur fermature 4.20 mm	2
2	84010822B	Réglage culbeteur fermature 4.25 mm	2
2	84010832B	Réglage culbeteur fermature 4.30 mm	2
2	84010842B	Réglage culbeteur fermature 4.35 mm	2
2	84010852B	Réglage culbeteur fermature 4.40 mm	2
2	84010862B	Réglage culbeteur fermature 4.45 mm	2
2	84010872B	Réglage culbeteur fermature 4.50 mm	2
3	30310681AA	Guide-Soupape +0,03 mm	2
3	30310681AB	Guide-Soupape +0,06 mm	2
3	30310681AC	Guide-Soupape +0,09 mm	2
4	30410431B	Siège soupape D'Echappement	1
4	30410431BB	Siège soupape échappement +0,03 mm	1
4	30410431BC	Siège soupape échappement +0,06 mm	1
5	30410421B	Siège soupape admissiom	1
5	30410421BB	Siège soupape admission +0,03 mm	1
5	30410421BC	Siège soupape admission +0,06 mm	1
6	21010761A	Soupape admission	1
7	21110761A	Soupape dechappement	1
8	77911331A	Vis speciale tcei M6X12	1
9	79915021A	Ressort culbuteur fermeture	2
10	821Z0011B	Axe culbuteur	4
11	88641381A	Joint torique 63.13X2.62	2
12	24020392A	Couvercle soupapes	2
13	77150668B	Vis tcei M6X18	8
14	208Z0011A	Culbuteur ouverture	2
15	66910011E	Demi bague	4
16	79912121A	Ressort axe du culbuteurs	2
17	30122751DA	Culasse horizontale	1
18	209Z0011A	Culbuteur ferm.	2
19	70010401A	Joint en caoutchouc Anti-Vibration	27
20	064770010	Rondelle butée	4
21	76410871A	Bague D'Etencheite Guide-Soupape	2
22	85250231A	Joint	1

—
