Pincez pour zoomer · touchez une pièce

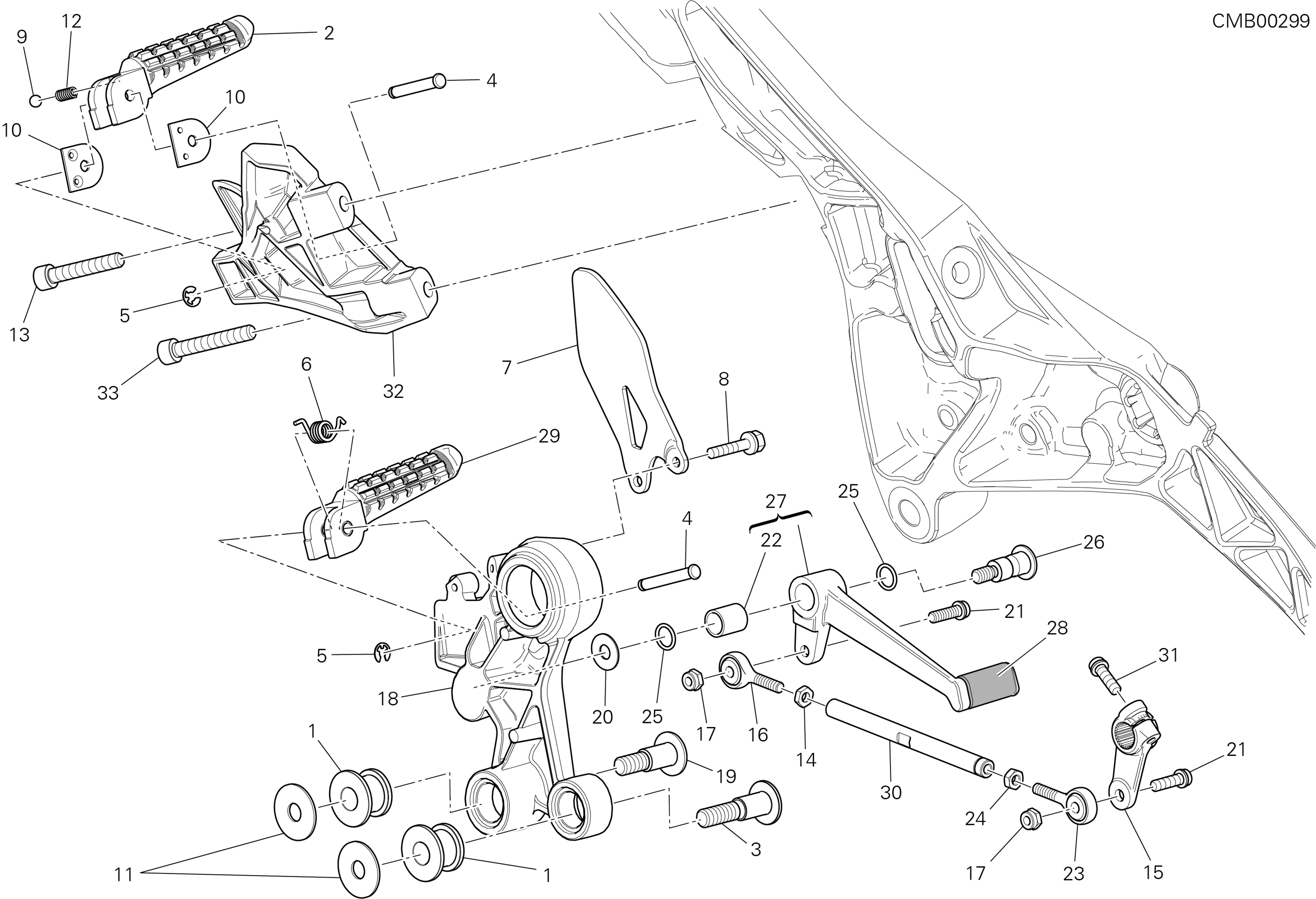

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 70010491A | Silentbloc | 2 |
| 2 | 46510611A | Repose-Pieds arrière arrière | 1 |
| 3 | 77912061AB | Vis | 1 |
| 4 | 82110901B | Pivot Repose-Pieds | 2 |
| 5 | 88450031A | Circlip benzing din 6799 | 2 |
| 6 | 79914991A | Ressort Repose-Pieds | 1 |
| 7 | 46014491A | Pare-Talon gauche | 1 |
| 8 | 77210623B | Vis | 2 |
| 9 | 84740021A | Bille | 1 |
| 10 | 82711611B | Plaquette | 2 |
| 11 | 85210651B | Rondelle 10,2X31X1,5 | 2 |
| 12 | 79910241A | Ressort | 1 |
| 13 | 77151308BF | Vis | 2 |
| 14 | 74750051B | Écrou basse M6 | 1 |
| 15 | 45610461B | Bielle pedal vitesse | 1 |
| 16 | 84850021A | Joint à rotule droit | 1 |
| 17 | 74950041A | Écrou autobloquant | 2 |
| 18 | 82411791A | Plaque Porte-Repose-Pied G. | 1 |
| 19 | 77914181AA | Vis special | 1 |
| 20 | 85211511A | Rondelle | 1 |
| 21 | 77156678B | Vis tceif M6X20 | 2 |
| 22 | 71210341A | Douille | 1 |
| 23 | 84850011A | Joint à rotule gauche | 1 |
| 24 | 74750011AB | Écrou filetée gauche M6 | 1 |
| 25 | 88641161A | Joint torique | 2 |
| 26 | 82111701B | Pivot | 1 |
| 27 | 45622581AB | Pédale changement vitesse noir | 1 |
| 28 | 76410112A | Couvre-Pedale | 1 |
| 29 | 46410461A | Repose-Pieds avant gauche | 1 |
| 30 | 11710991A | Tige commande sélecteur | 1 |
| 31 | 77110191A | Vis tceif M6X20 | 1 |
| 32 | 82411811A | Plaque G. arrière | 1 |
| 33 | 77151318BF | Vis | 1 |
