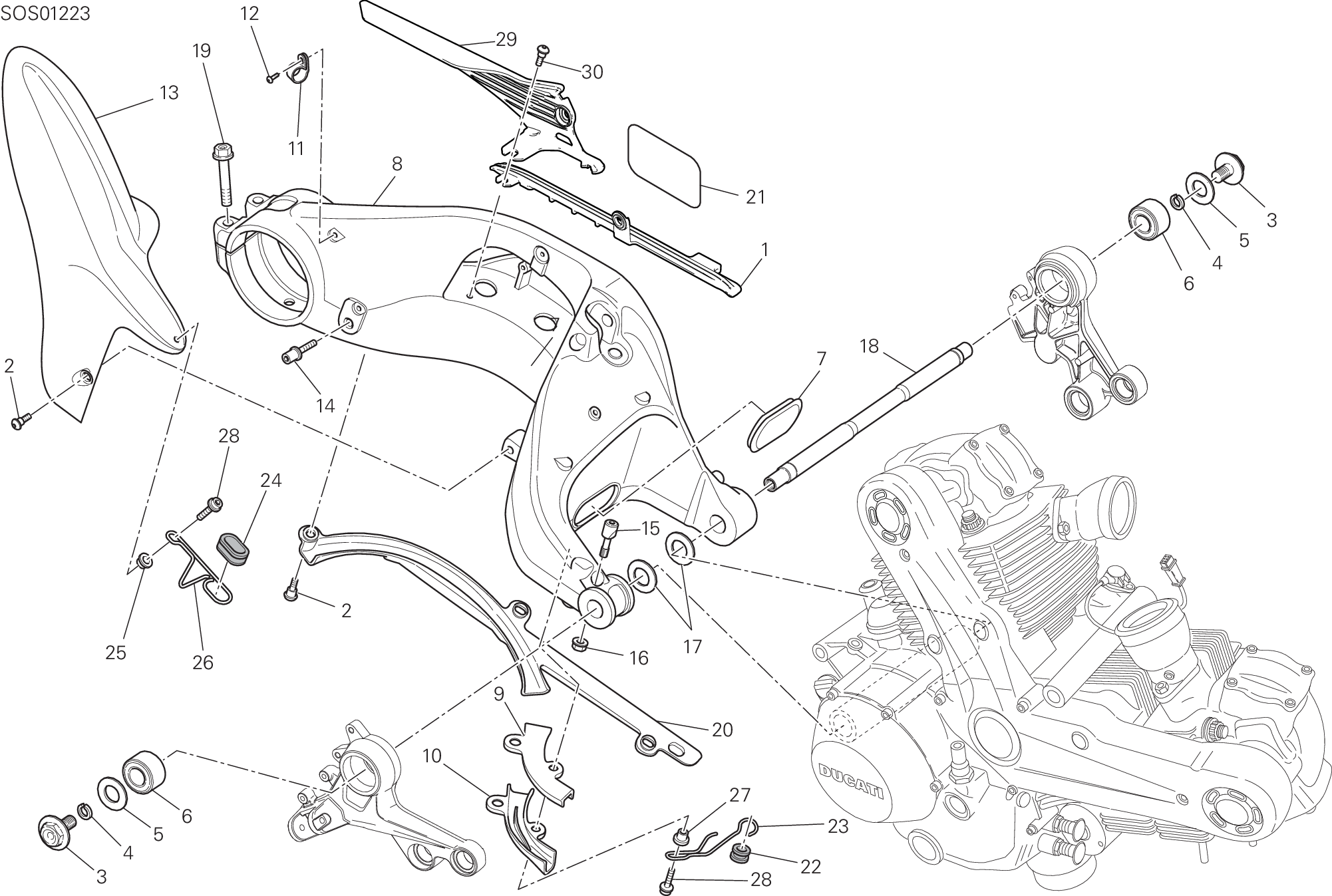

33 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 44712471A | Patin chaîne supérieure | 1 |
| 2 | 77210852C | Vis | 11 |
| 3 | 77911511AA | Vis special | 2 |
| 4 | 88440071A | Anneau arrêt | 2 |
| 5 | 85211571A | Rondelle 12.2X25X1.5 | 2 |
| 6 | 70010391A | Silentbloc | 2 |
| 7 | 87210601A | Bouchon bras oscillant | 1 |
| 8 | 37010911BB | Bras oscillant | 1 |
| 9 | 46013541A | Protection inférieur | 1 |
| 10 | 46013571A | Protection supérieur | 1 |
| 11 | 75840161A | Passe-Cable | 2 |
| 12 | 77550221A | Vis tbei M4X10 | 2 |
| 13 | 56510431A | Garde-Boue arrière | 1 |
| 14 | 83210261B | Pivot | 1 |
| 15 | 80810461A | Etau | 1 |
| 16 | 74840341B | Écrou M8 | 1 |
| 17 | 85210011B | Rondelle de butée 20,5X36X1.8 mm | 2 |
| 17 | 85210021B | Rondelle de butée 20,5X36X0,2 mm | 2 |
| 17 | 85210031B | Rondelle de butée 20,5X36X0,1 mm | 2 |
| 18 | 36910081A | Axe fourche ariere | 1 |
| 19 | 77210042B | Vis | 2 |
| 20 | 44710771A | Patin chaîne inférieure | 1 |
| 21 | 43313681A | Decalcomanie réglage chaîne | 1 |
| 21 | 43313681B | Decalcomanie réglage chaîne | 1 |
| 22 | 76411141A | Joint en caoutchouc Anti-Vibration | 1 |
| 23 | 75810531A | Passe-Tube Abs inférieur | 1 |
| 24 | 75810541B | Caoutchouc | 1 |
| 25 | 71611461AB | Entretoise | 1 |
| 26 | 75810521AA | Passe-Tube Abs supérieur | 1 |
| 27 | 71319211A | Entretoise | 1 |
| 28 | 77211141A | Vis | 1 |
| 29 | 44610582A | Cache-Chaine | 1 |
| 30 | 77214071AB | Vis special | 1 |
