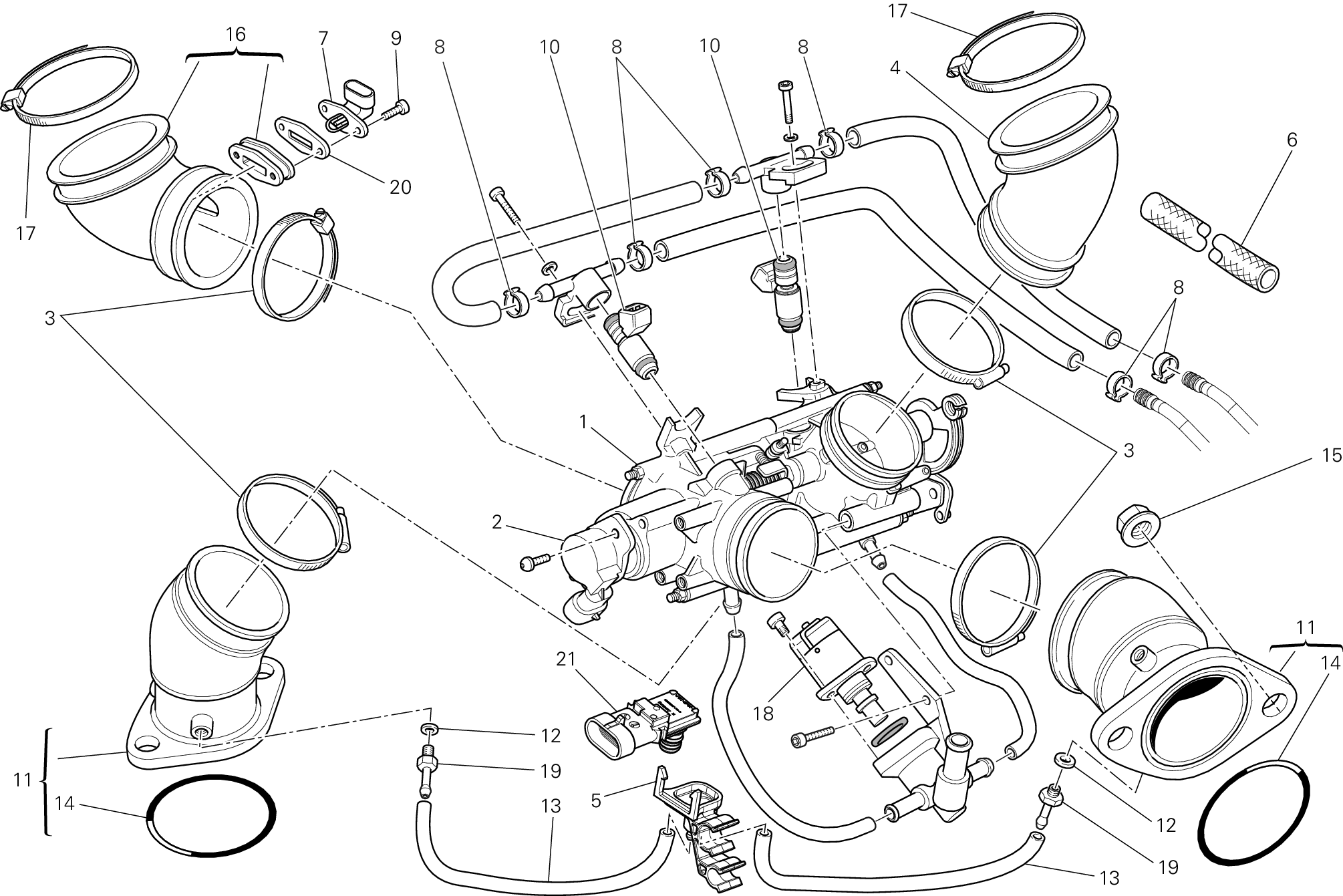

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 28240833A | Corps papillon | 1 |
| 2 | 28440081A | Potentiometre | 1 |
| 3 | 74141801A | Collier 40-60 mm | 4 |
| 4 | 80110271A | Manchon aspiration corps filtr | 1 |
| 5 | 81413031A | Brida sonde pression | 1 |
| 6 | 46013381A | Gaine de protection | 1 |
| 7 | 55240121A | Capteur température air | 1 |
| 8 | 28740241B | Collier click 16.8mm | 6 |
| 9 | 77350068B | Vis tceir M3X12 | 2 |
| 10 | 28040231A | Injector | 2 |
| 11 | 14020632A | Raccord D'Admission | 2 |
| 12 | 025070223 | Joint aluminium | 2 |
| 13 | 59013411A | Tuyau en caoutchouc | 2 |
| 14 | 46320222A | Joint torique | 2 |
| 15 | 74810391A | Écrou M8 | 4 |
| 16 | 80110311A | Raccord boîte filtre à air | 1 |
| 17 | 74140671A | Collier 68 mm | 2 |
| 18 | 28340201A | Moteur Pas-A-Pas | 1 |
| 19 | 81413231A | Raccord tuyau | 2 |
| 20 | 78811041A | Joint capteur | 1 |
| 21 | 55241441A | Sonde pression | 1 |
