Pincez pour zoomer · touchez une pièce

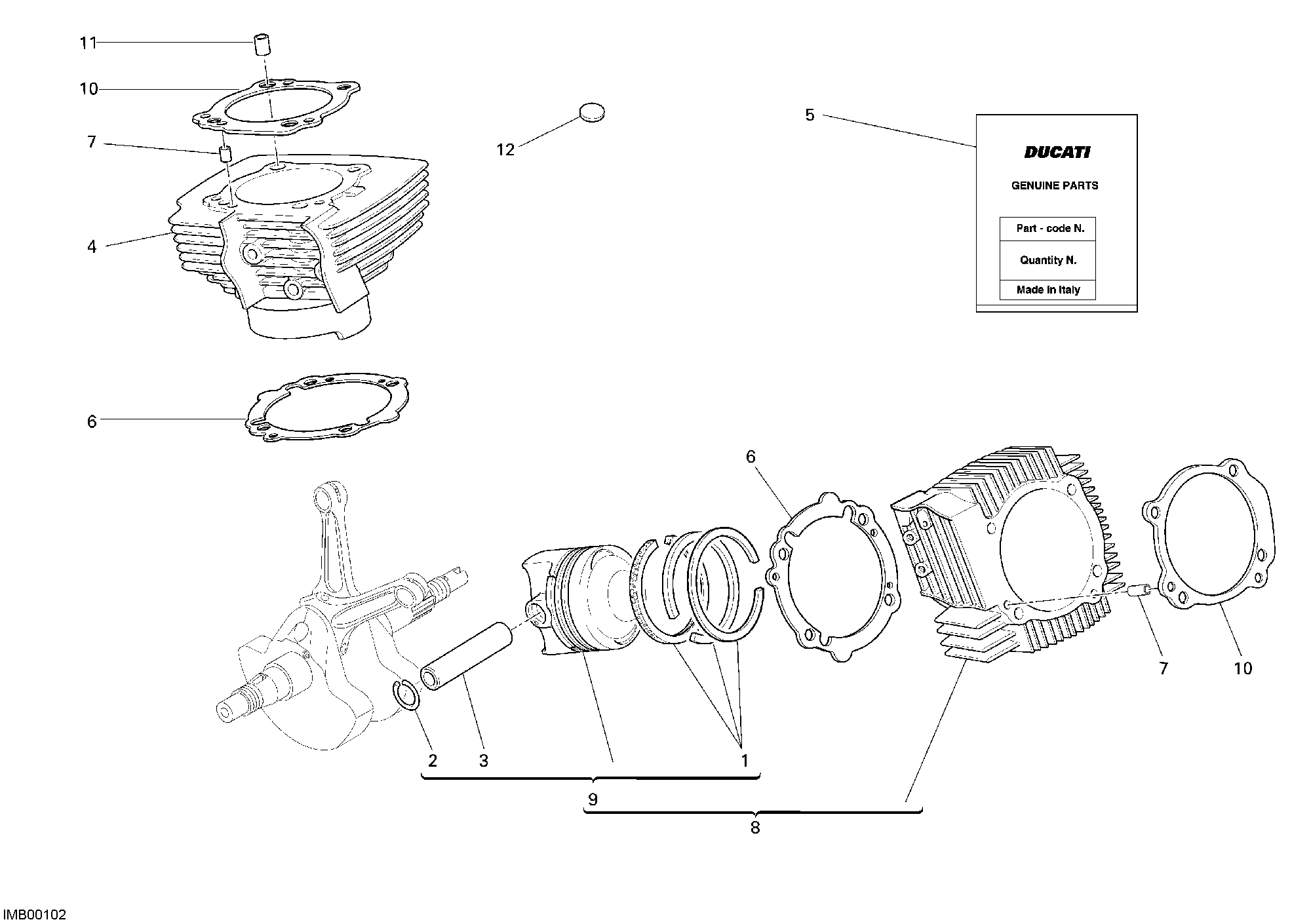

12 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 12120451A | Jeu segments | 1 |
| 2 | 88440111A | Bague elastique Bloque-Axe | 2 |
| 3 | 12111271A | Axe de piston | 1 |
| 4 | 12021461A | Groupe cylindre Vertical-Piston | 1 |
| 5 | 79120431A | Jeu joints Cylindre-Culasse | 1 |
| 6 | 78610861A | Joint base cylindre 0,4 mm | 2 |
| 7 | 71111721A | Goujon de référence | 2 |
| 8 | 12021451A | Groupe cylindre horizontal- piston | 1 |
| 9 | 12221441A | Piston complet | 1 |
| 10 | 78610981A | Joint coulasse | 2 |
| 11 | 71111261A | Douille | 4 |
| 12 | 70010401A | Joint en caoutchouc Anti-Vibration | 41 |
