Pincez pour zoomer · touchez une pièce

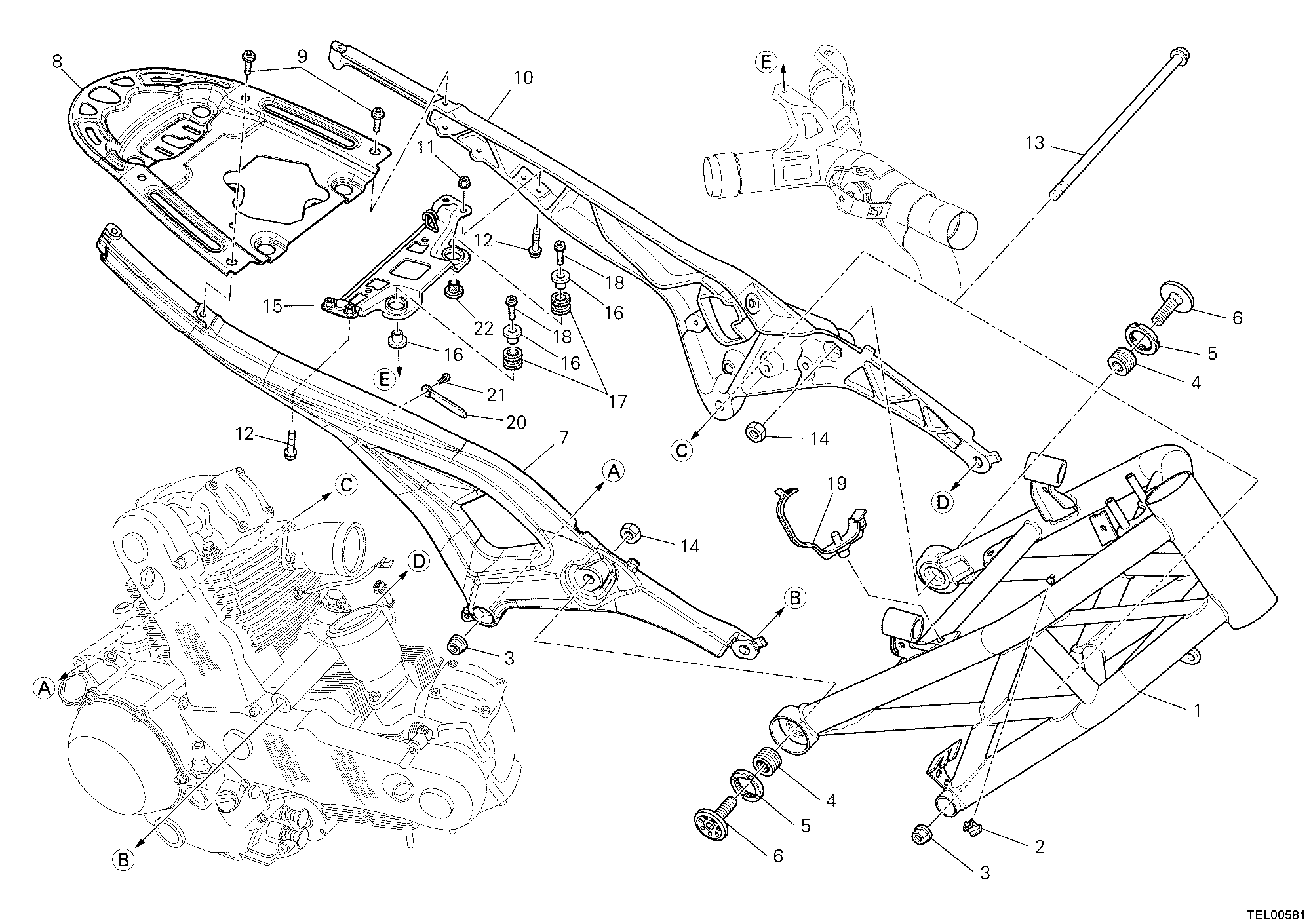

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47021963AA | Cadre | 1 |
| 1 | 47021963AT | Cadre | 1 |
| 2 | 85040671A | Collier tucker | 10 |
| 3 | 74840021A | Écrou M12 | 2 |
| 4 | 77915361A | Vis sans tête filetée | 2 |
| 5 | 70310491A | Embout M25X1 | 2 |
| 6 | 77915351A | Vis special | 2 |
| 7 | 47110132A | Cadre arrière droit | 1 |
| 8 | 82919731C | Plaqu cadre arrière | 1 |
| 9 | 77240583C | Vis tbeif M8X16 | 4 |
| 10 | 47110122A | Cadre arrière gauche | 1 |
| 11 | 74810401A | Écrou à embase | 2 |
| 12 | 77156658B | Vis tceif M6X16 | 4 |
| 13 | 77912131A | Vis | 2 |
| 14 | 75011531A | Écrou M12X1.25 | 2 |
| 15 | 82919691B | Appui réservoir arrière | 1 |
| 16 | 71614161A | Entretoise 25X10X6 | 3 |
| 17 | 76411261A | Silentbloc 25X17.5X10 | 2 |
| 18 | 77354898B | Vis tceir M6X30 | 2 |
| 19 | 75840201A | Collier, cordon | 1 |
| 20 | 74141671A | Plaquette | 3 |
| 21 | 77550221A | Vis tbei M4X10 | 3 |
| 22 | 71614151A | Entretoise 25X10X6 | 1 |
