Pincez pour zoomer · touchez une pièce

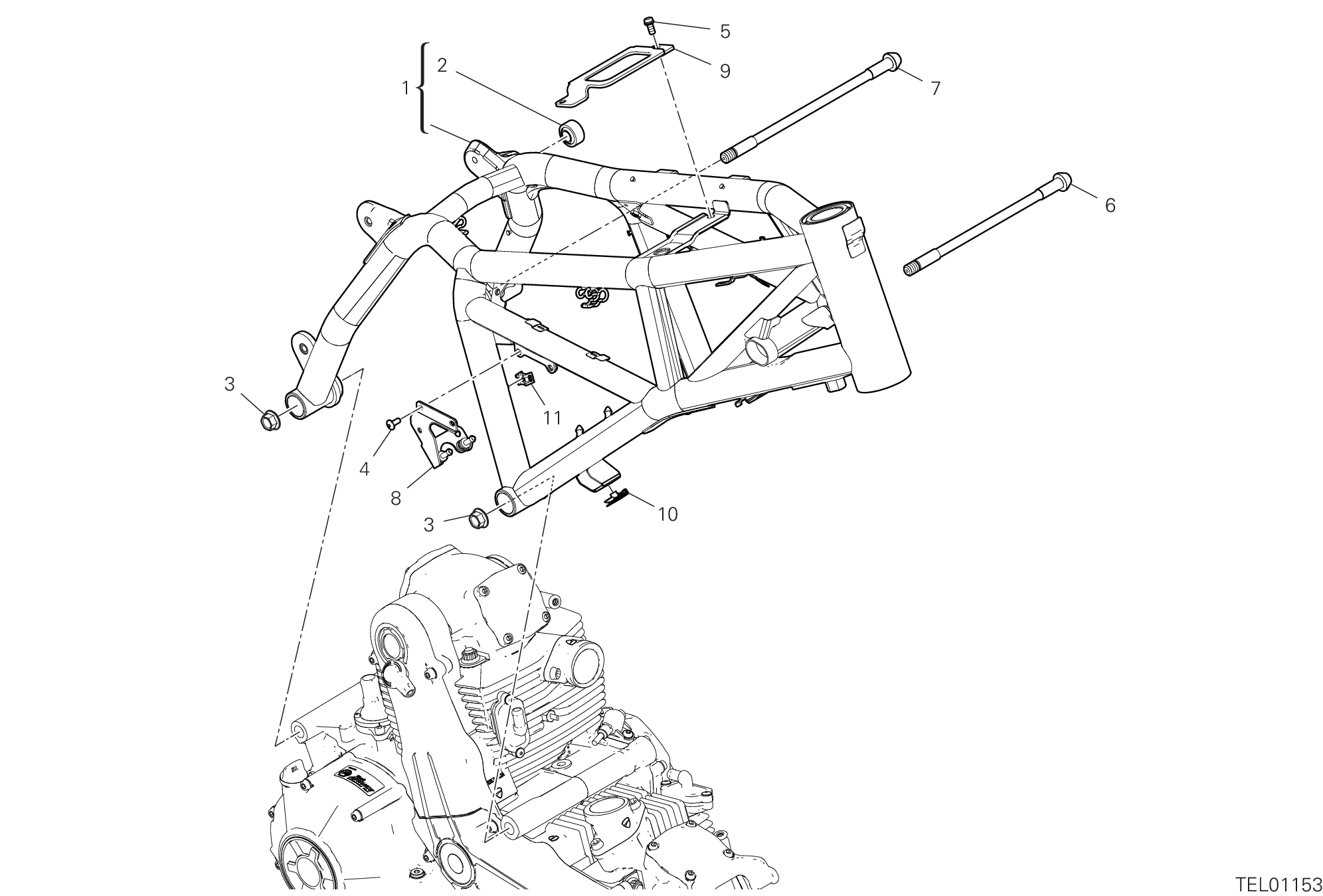

11 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47028241AA | Cadre | 1 |
| 2 | 84840111A | Joint à rotule | 1 |
| 3 | 74841011AA | Écrou à embase | 2 |
| 4 | 77156393B | Vis M5X12 | 2 |
| 5 | 77156633B | Vis | 2 |
| 6 | 7791A131AA | Pivot devant | 1 |
| 7 | 7791B191AA | Pivot (arrière) | 1 |
| 8 | 8301A571AA | Equerre | 1 |
| 9 | 8301A581AA | Support centrale cdi | 1 |
| 10 | 85040381A | Fixation rapide | 2 |
| 11 | 85040671A | Collier tucker | 11 |
