Pincez pour zoomer · touchez une pièce

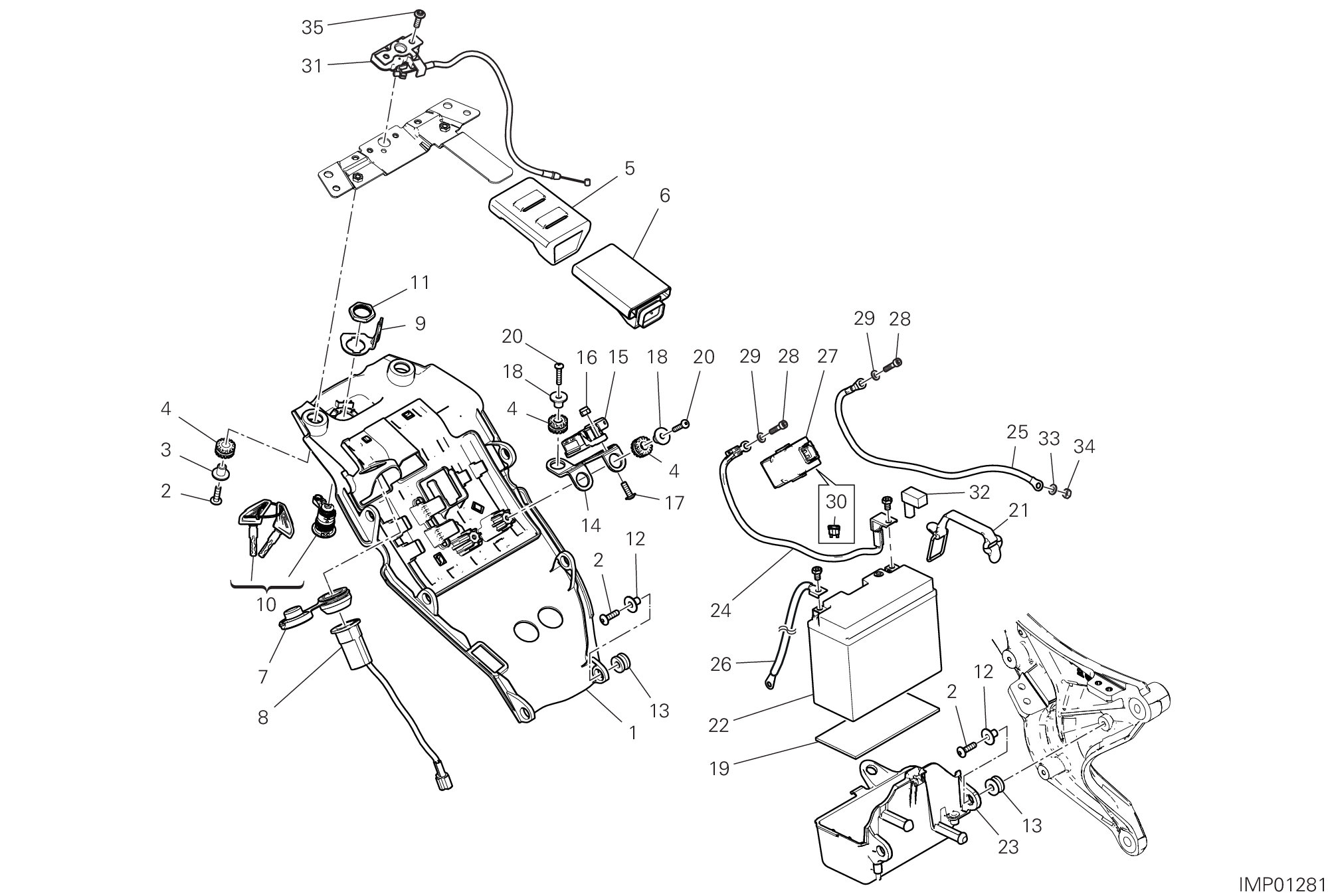

35 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 8292A713A | Support | 1 |
| 2 | 77240453C | Vis tbeif M6X22 10,9 | 9 |
| 3 | 71610031A | Entretoise | 2 |
| 4 | 76410241A | Joint en caoutchouc Anti-Vibration | 5 |
| 5 | 86611521A | Support Anti-Vibration | 1 |
| 6 | 38511163A | Centrale blackbox | 1 |
| 7 | 76412421B | Support prise bas tension | 1 |
| 8 | 38640591A | Prise bas tension (Usb) | 1 |
| 9 | 82714821A | Plaquette | 1 |
| 10 | 59820611A | Serrure selle | 1 |
| 11 | 75011551A | Écrou M22X1.5 | 1 |
| 12 | 71615091AA | Entretoise | 9 |
| 13 | 76411491A | Caoutchouc | 9 |
| 14 | 8301A611AA | Equerre | 1 |
| 15 | 38540093B | Piattaforma inerziale | 1 |
| 16 | 74941118B | Écrou M6 | 2 |
| 17 | 77240433C | Vis | 2 |
| 18 | 71610061A | Entretoise | 3 |
| 19 | 86611921A | Moquette batterie | 1 |
| 20 | 77440131A | Vis taraud 5X25 wn1411 | 3 |
| 21 | 75910371A | Elastique batterie | 1 |
| 22 | 69926751A | Batterie | 1 |
| 23 | 8291H051B | Boîtier batterie | 1 |
| 24 | 51410911B | Cable | 1 |
| 25 | 51410921B | Cable | 1 |
| 26 | 51310782B | Câble masse batterie - moteur | 1 |
| 27 | 39740081B | Relais démarrage | 1 |
| 28 | 77156628B | Vis tceif M6X10 | 2 |
| 29 | 85350101A | Rondelle elastique | 2 |
| 30 | 38940231A | Fusible 30A | 1 |
| 31 | 59810401A | Verrou pour serrure | 1 |
| 32 | 67210471A | Capuchon | 1 |
| 33 | 85350091A | Rondelle elastique | 1 |
| 34 | 75050051A | Écrou M6 | 1 |
| 35 | 77240308C | Vis | 2 |
