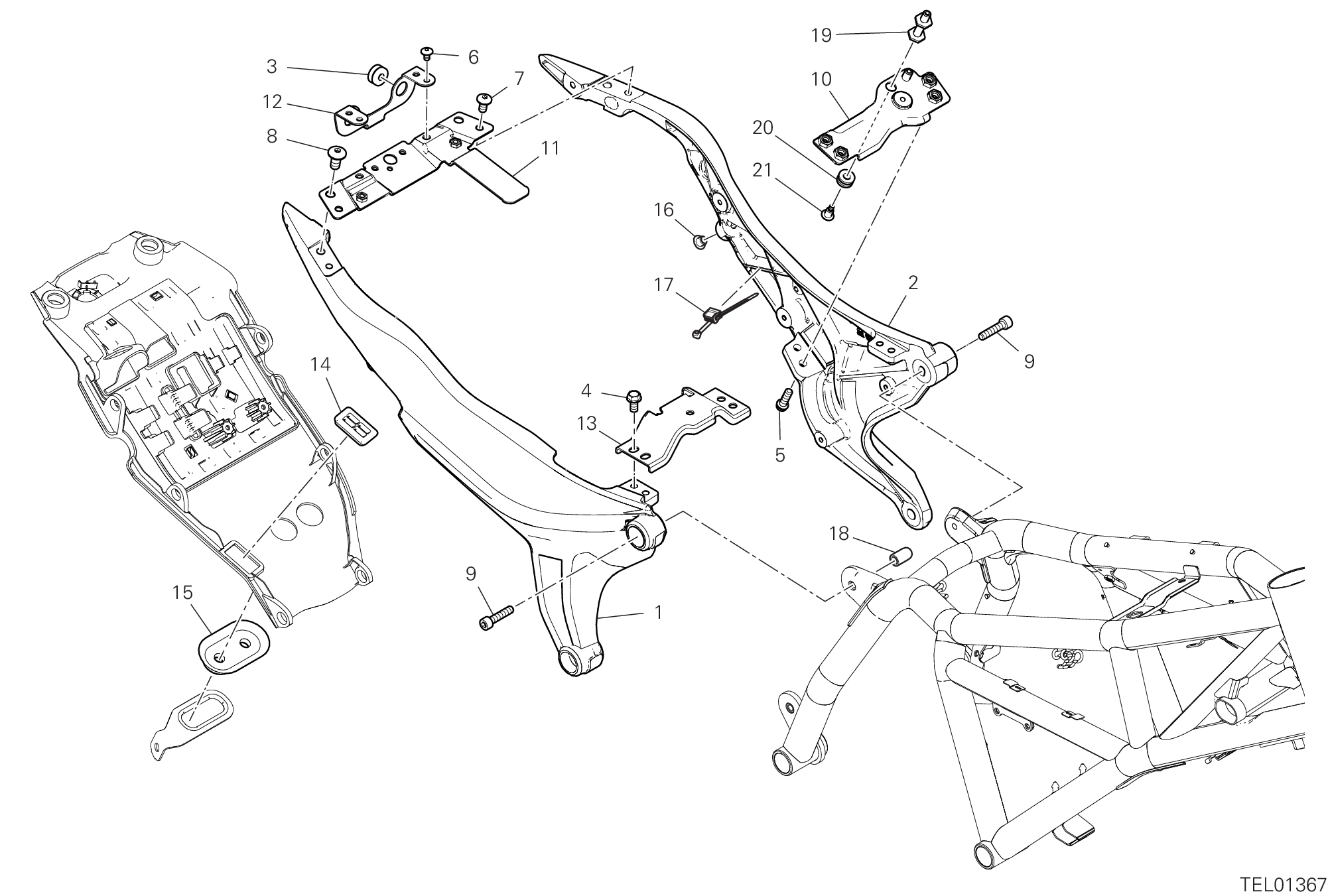

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 47111551AB | Cadre arrière droit | 1 |
| 2 | 47111561AB | Cadre arrière gauche | 1 |
| 3 | 76412281A | Caoutchouc | 2 |
| 4 | 77110212A | Vis | 4 |
| 5 | 77157238B | Vis tceif M8X20 | 4 |
| 6 | 77240393C | Vis tbeif M6X10 10,9 | 3 |
| 7 | 77240583C | Vis tbeif M8X16 | 2 |
| 8 | 77240773B | Vis | 2 |
| 9 | 7791B211AA | Vis special | 3 |
| 10 | 8301A621BA | Bride avant | 1 |
| 11 | 8301A631AA | Étrier arrière | 1 |
| 12 | 8301A641AA | Support feu arrière | 1 |
| 13 | 8301A671BA | Équerre réservoir | 1 |
| 14 | 87211311A | Casquette droite | 1 |
| 15 | 87211321A | Casquette gauche | 1 |
| 16 | 87240821A | Bouchon | 2 |
| 17 | 75840981A | Collier | 1 |
| 18 | 87241291A | Bouchon | 1 |
| 19 | 8291H731AA | Support moteur soupape échappement | 1 |
| 20 | 76411141A | Joint en caoutchouc Anti-Vibration | 1 |
| 21 | 77214221AA | Vis special | 1 |
