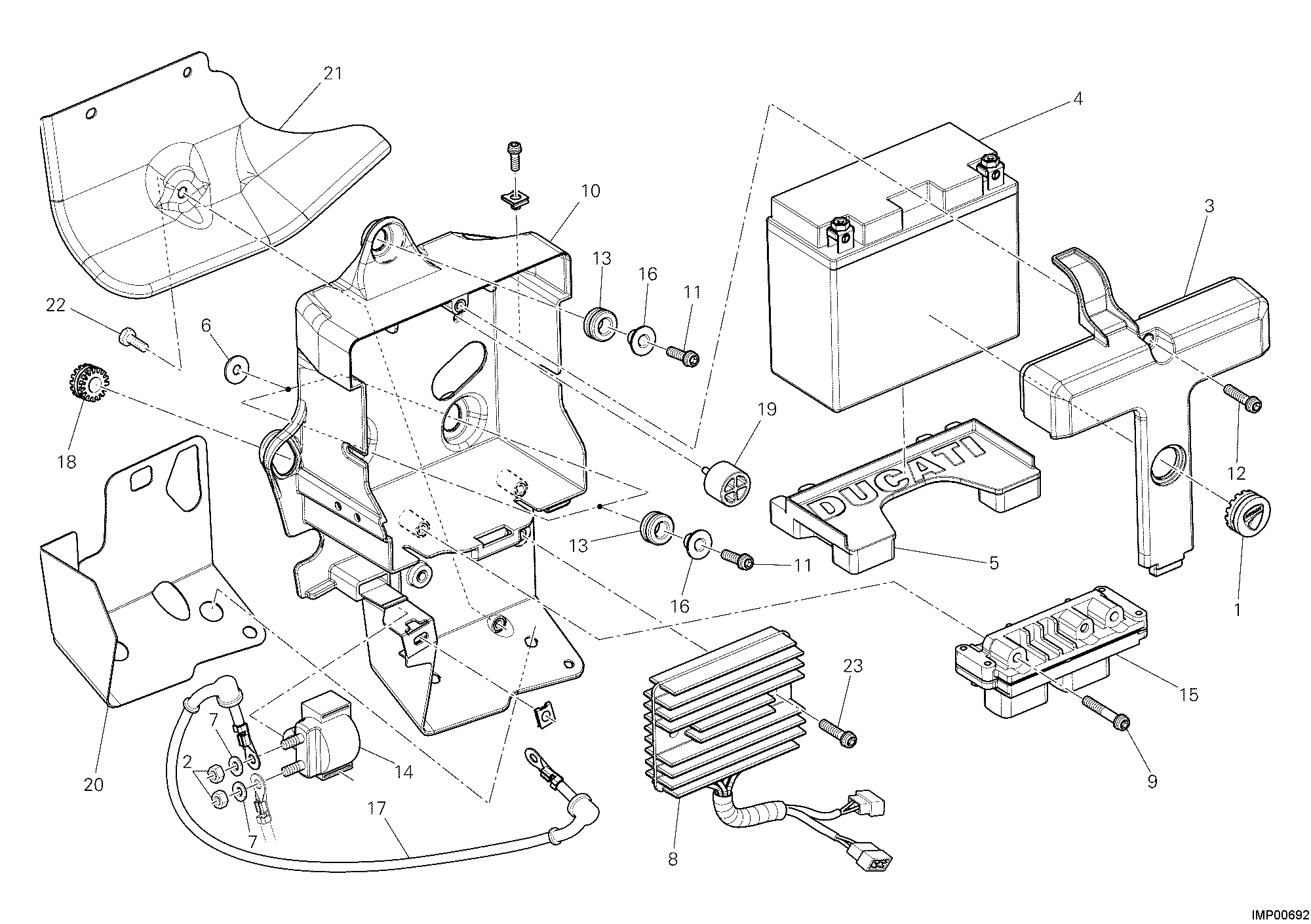

25 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 76410621B | Caoutchouc | 1 |
| 2 | 75050051A | Écrou M6 | 2 |
| 3 | 24712971A | Couvercle batterie | 1 |
| 4 | 39520131C | Batterie Yt12B-Bs | 1 |
| 5 | 86610781A | Coussin batterie | 1 |
| 6 | 85250291A | Rondelle | 2 |
| 7 | 85350101A | Rondelle elastique | 2 |
| 8 | 54040191A | Régulateur de tension | 1 |
| 9 | 77156728B | Vis tceif M6X35 | 2 |
| 10 | 82919392A | Support batterie | 1 |
| 11 | 77156678B | Vis tceif M6X20 | 3 |
| 12 | 77156698B | Vis tceif M6X25 | 1 |
| 13 | 76410901A | Caoutchouc | 3 |
| 14 | 39740031B | Relais démarrage | 1 |
| 15 | 28642091A | Centrale contrôle moteur | 1 |
| 15 | 28642091E | Centrale contrôle moteur | 1 |
| 15 | 28642091F | Centrale contrôle moteur | 1 |
| 16 | 71611061A | Entretoise 7X10X20 | 3 |
| 17 | 51410511A | Cordon moteur démarrage | 1 |
| 18 | 76410221A | Joint en caoutchouc Anti-Vibration | 1 |
| 19 | 86610791A | Coussin batterie | 2 |
| 20 | 46012832A | Coussin batterie | 1 |
| 21 | 46013581A | Isolant support de batterie | 1 |
| 22 | 77210591A | Vis tef M6X10 | 3 |
| 23 | 77156688B | Vis tceif | 2 |
