Pincez pour zoomer · touchez une pièce

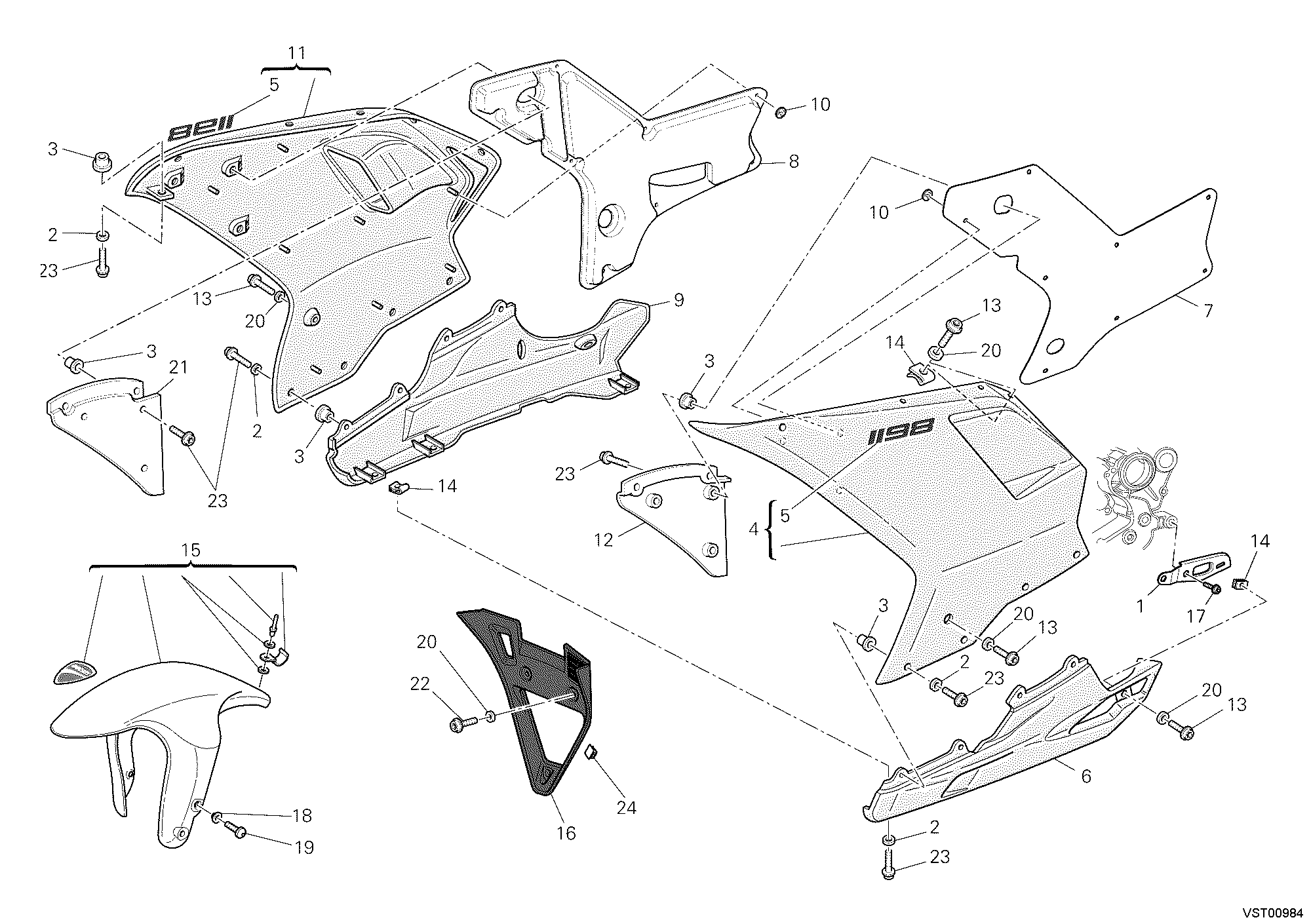

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 83014681A | Support carene gauche | 1 |
| 2 | 85611361A | Rondelle | 13 |
| 3 | 85040821A | Insertion fileté | 16 |
| 4 | 48012273BA | Demi-Carene supérieure gauche | 1 |
| 5 | 43711661B | Embleme 1198 | 1 |
| 6 | 48012281AA | Demi-Carene inférieur gauche | 1 |
| 7 | 48610732A | Panneau thermofuge gauche | 1 |
| 8 | 48610742A | Panneau thermofuge droite | 1 |
| 9 | 48012302AA | Demi-Carene inférieur droite | 1 |
| 10 | 85041091A | Rondelle elastique | 16 |
| 11 | 48012293BA | Demi-Carene supérieur droite | 1 |
| 12 | 46012491A | Panneau gauche | 1 |
| 13 | 77210853B | Vis | 8 |
| 14 | 85040551A | Fixation rapide | 8 |
| 15 | 56420711AA | Ensemble Garde-Boue av. rouge | 1 |
| 16 | 48410601AG | Convoyeur D'Air | 1 |
| 17 | 77157528B | Vis tceif M10X20 | 1 |
| 18 | 71614011A | Entretoise 6.2X8.5X14 | 4 |
| 19 | 77210893B | Vis | 4 |
| 20 | 85212181A | Rondelle en nylon 9X14X1 | 11 |
| 21 | 46012481A | Cloison droite | 1 |
| 22 | 77210943B | Vis special | 3 |
| 23 | 77210861B | Vis tbei M5X18 | 19 |
| 24 | 75840181A | Collier, cordon 11 mm | 1 |
