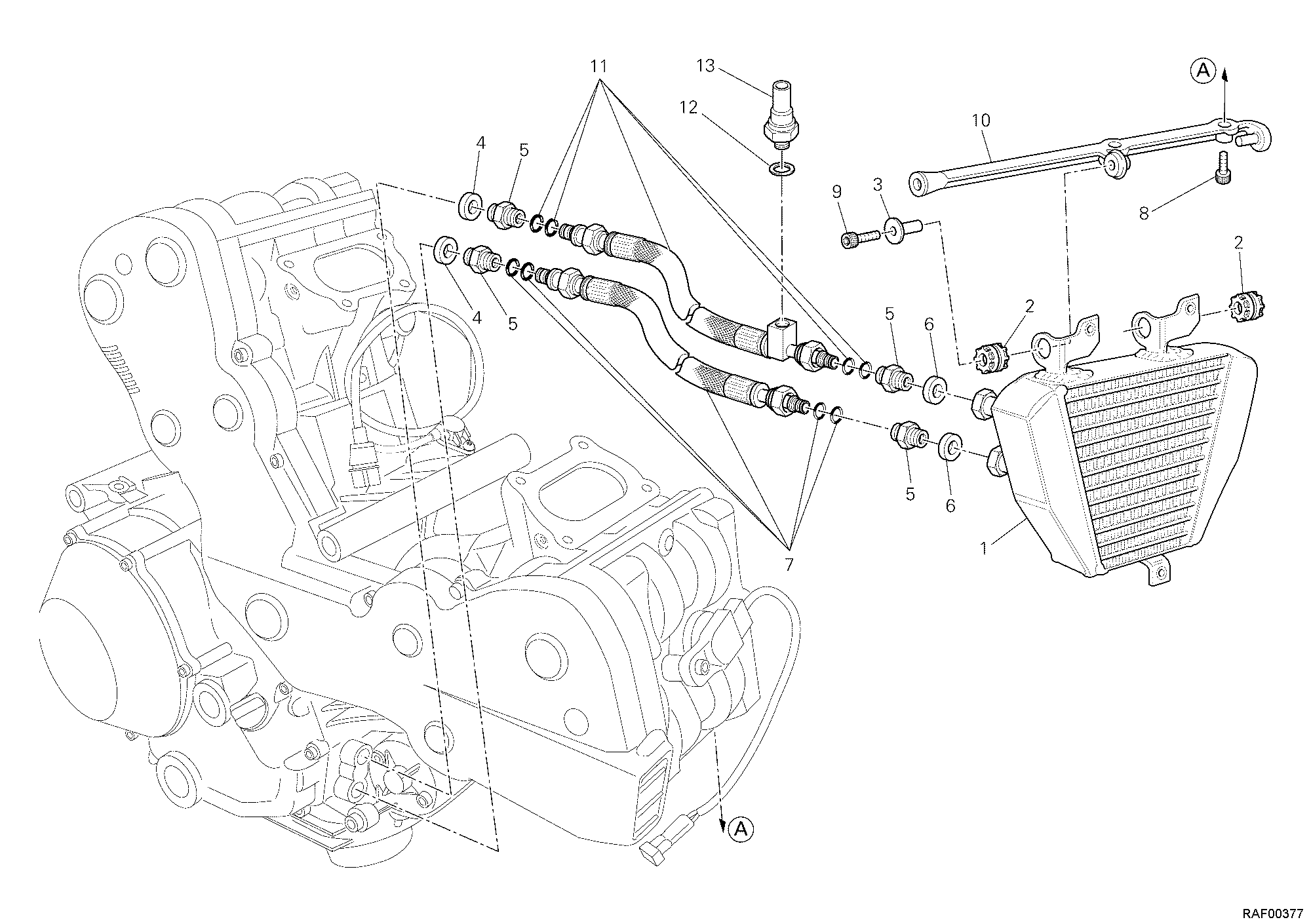

13 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 54840781A | Radiateur à huile | 1 |
| 2 | 76410221A | Joint en caoutchouc Anti-Vibration | 2 |
| 3 | 71614091A | Entretoise 6.25X10X11.5 | 1 |
| 4 | 78710111A | Joint aluminium 14X22X2 | 2 |
| 5 | 81510221A | Raccord tuyau M14X1.5 | 2 |
| 6 | 42020064A | Joint aluminium | 2 |
| 7 | 54910301A | Tuyau de refoulement huile | 1 |
| 8 | 77150648B | Vis tcei M6X14 | 2 |
| 9 | 77150698B | Vis tcei M6X25 | 1 |
| 10 | 83014091A | Support radiateur huile | 1 |
| 11 | 54910991A | Tuyau de refoulement huile | 1 |
| 12 | 85211951A | Joint 10,5X17X2 | 1 |
| 13 | 53940302A | Bulbe de pression D'Huile | 1 |
