Pincez pour zoomer · touchez une pièce

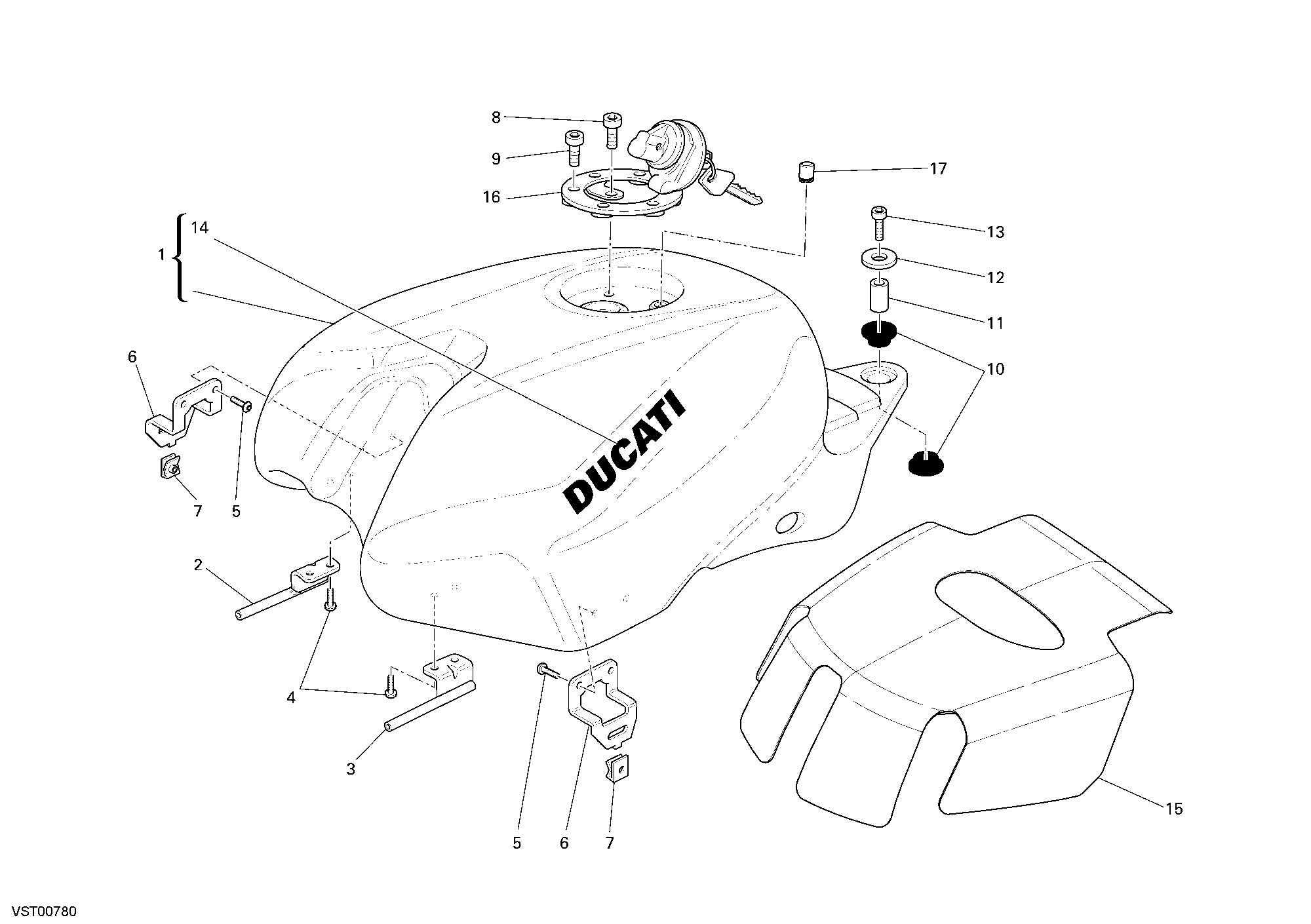

17 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 58611601BA | R╘servoir rouge | 1 |
| 2 | 58710512A | Équerre réservoir droit | 1 |
| 3 | 58710522A | Équerre réservoir gauche | 1 |
| 4 | 77210501C | Vis tef M6X12 | 4 |
| 5 | 77510511A | Vis tbei M5X10 | 4 |
| 6 | 83014311A | Support réservoir carburant | 2 |
| 7 | 85040551A | Fixation rapide | 2 |
| 8 | 77150408B | Vis tcei M5X14 | 1 |
| 9 | 77150457E | Vis M5X25 | 3 |
| 10 | 76410011A | Silentbloc | 2 |
| 11 | 71313301A | Entretoise 8.2X12X24 | 1 |
| 12 | 85210991A | Rondelle | 1 |
| 13 | 77157288B | Vis tceif M8X35 | 1 |
| 14 | 43813651AA | Decalcomanie "Ducati" pour rouge | 2 |
| 15 | 48610752A | Panneau protection thermique | 1 |
| 16 | 89520072A | Bouchon réservoir carburant | 1 |
| 17 | 79110391A | Joint | 1 |
