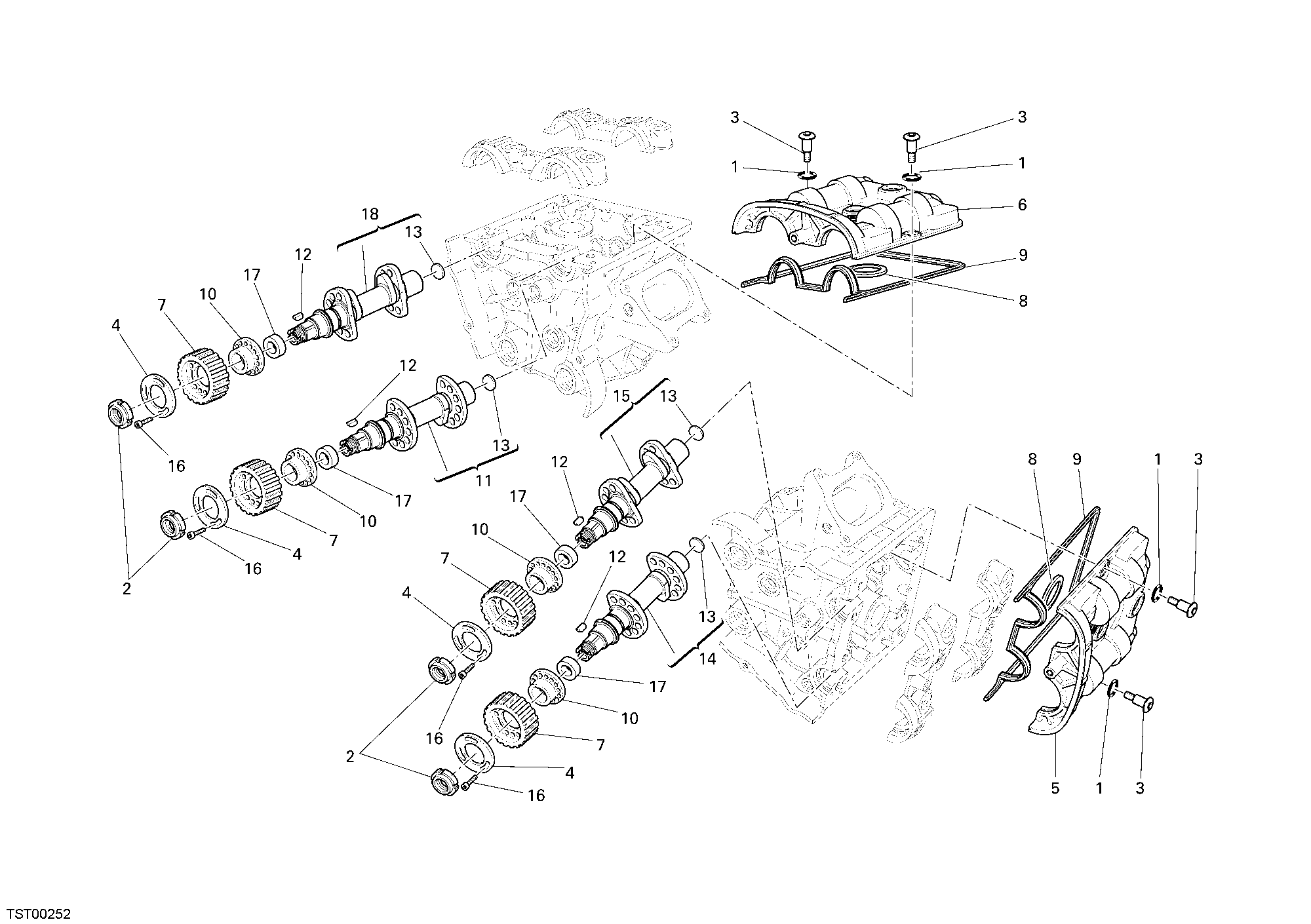

18 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 88650511A | Joint torique 12.39X3.53 | 8 |
| 2 | 70350022A | Bague M17X1 | 4 |
| 3 | 77915092A | Vis special | 8 |
| 4 | 85610742A | Rondelle, speciale | 4 |
| 5 | 24712871B | Couvercle culasse horizontal | 1 |
| 6 | 24712881B | Couvercle culasse vertical | 1 |
| 7 | 25510193A | Poulie distribution entraine D20 | 4 |
| 8 | 78810941A | Joint, bougie | 2 |
| 9 | 78810931A | Joint, couvercle culasse | 2 |
| 10 | 16010941A | Bride | 4 |
| 11 | 14823391A | Arbre à cames aspiration vertical | 1 |
| 12 | 68050061A | Clé woodruff 3X5 | 4 |
| 13 | 87310051A | Bouchon 18 mm | 4 |
| 14 | 14823401A | Arbre à cames échappement horizontal | 1 |
| 15 | 14823381A | Arbre à cames aspiration horizontal | 1 |
| 16 | 77950302A | Vis Tc M6X12 | 12 |
| 17 | 93050071A | Bague D'Etancheite bavislrsx7 24-35-7 | 4 |
| 18 | 14823411A | Arbre à cames échappement vertical | 1 |
