Selle - 1198 S 2009 | Ducati Store

—

— — — —

Se monte aussi sur…

Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.

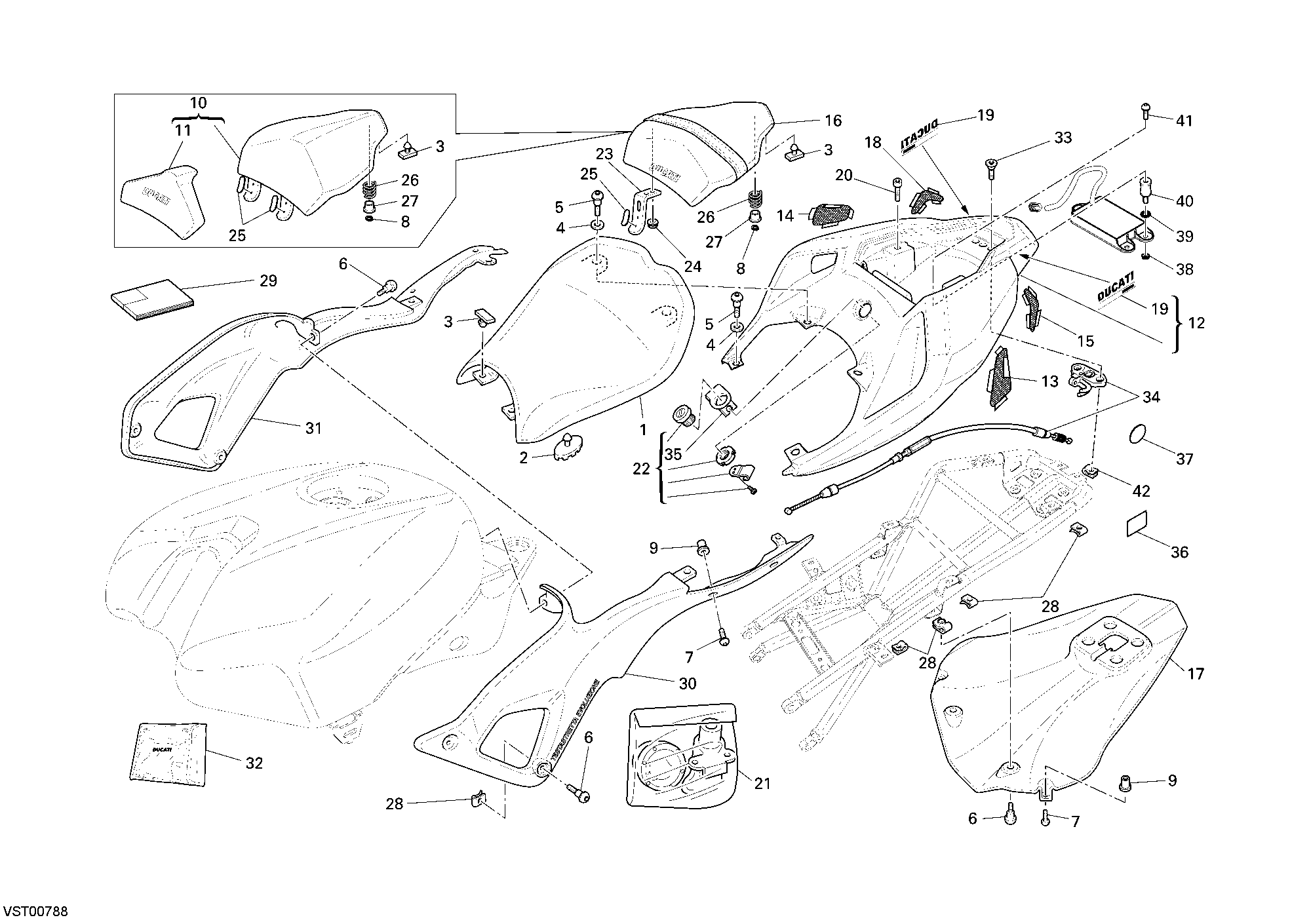

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	59510801A	Selle	1
2	86610191A	Caoutchouc support selle	4
3	86610301A	Tampon	10
4	85212181A	Rondelle en nylon 9X14X1	6
5	77210842A	Vis tcei M5X8.5	8
6	77210853B	Vis	7
7	77210861B	Vis tbei M5X18	6
8	88440251A	Circlip	2
9	85040821A	Insertion fileté	6
10	24713071AA	Couvercle selle passager	1
10	24713071AB	Couvercle selle passager	1
11	59510911A	Dossier	1
12	48320741AA	Queue de carénage	1
12	48320741AB	Queue de carénage	1
13	46012591A	Filet avant gauche	1
14	46012601A	Filet avant droite	1
15	46012612A	Filet arrière gauche	1
16	59510811A	Selle passager	1
17	46012461A	Isolateur thermique queue de carénage	1
18	46012622A	Filet arrière droite	1
19	43810671AS	Decalcomanie Ducati	2
19	43810671AT	Decalcomanie Ducati	2
20	77914992A	Vis tcei M5X9	2
21	59820981A	Jeu serrure	1
22	59820571A	Serrure selle	1
23	83014251A	Crochet selle	2
24	74940041A	Écrou autobloquant M6	4
25	76410541A	Caoutchouc	4
26	79911751A	Ressort	2
27	84110371A	Couvette porte rssort	2
28	85040551A	Fixation rapide	14
29	91371391E	Manuel D'Utilisation et entretien	1
29	91371391F	Manuel D'Utilisation et entretien	1
29	91371391G	Manuel D'Utilisation et entretien	1
29	91371391H	Manuel D'Utilisation et entretien	1
30	48211391A	Panneau latéral gauche	1
31	48211401A	Panneau latéral droit	1
32	69720222A	Trousse à outils	1
33	77914982A	Vis tcpei M6	2
34	59810111A	Plaquette	1
35	83014401A	Support verrou serrure selle	1
36	92610101A	Isolateur thermique	8
37	92610061A	Cache	2
38	74810351A	Ecrou	3
39	85540011A	Rondelle 7,4X12,5X0,8	3
40	70010601A	Antivibration	3
41	77211041A	Vis tbei M5X8	3
42	85040381A	Fixation rapide	2
