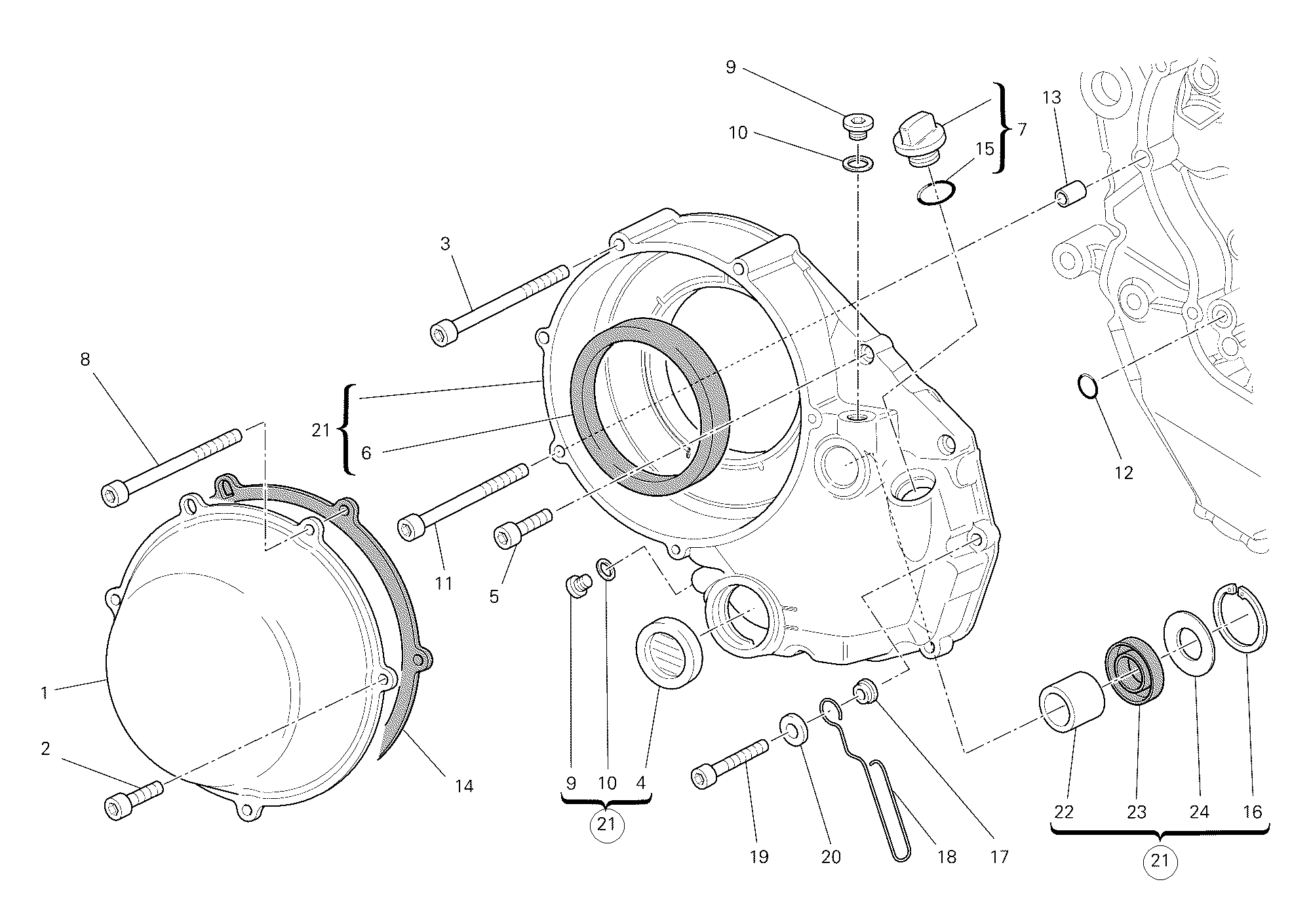

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 24310251AI | Couvercle protection embrayage | 1 |
| 2 | 77110264A | Vis | 2 |
| 3 | 77150783B | Vis tcei M6X65 | 1 |
| 4 | 25440012A | Hubolt niveau huile | 1 |
| 5 | 77150693B | Vis | 5 |
| 6 | 93040341A | Bague D'Etancheite 75X95X12 | 1 |
| 7 | 89320131A | Bouchon remplacement huile | 1 |
| 8 | 77110272A | Vis | 2 |
| 9 | 78050012A | Bouchon filetée M10X1 | 1 |
| 10 | 85250241A | Rondelle 10X14X1 | 1 |
| 11 | 77150793B | Vis | 1 |
| 12 | 88641321A | Joint torique | 1 |
| 13 | 71111601A | Goujon de référence | 1 |
| 14 | 78810522A | Garniture couvercle embrayage | 1 |
| 15 | 938233075 | Joint torique 18.72X2.62 | 1 |
| 16 | 88450131A | Circlip | 1 |
| 17 | 71313651A | Entretoise 6,2X10X3 | 1 |
| 18 | 75810412A | Passe-Cable | 1 |
| 19 | 77150723B | Vis tcei M6X35 uni 5931 | 1 |
| 20 | 85212641A | Rondelle 6,4X12,5X1,6 | 1 |
| 21 | 24321151BE | Couvercle cot╘ embrayage noir | 1 |
| 22 | 066549680 | Douille | 1 |
| 23 | 93040211A | Bague D'Etancheite | 1 |
| 24 | 85211351A | Rondelle de butée 20,8X37.8X1 | 1 |
