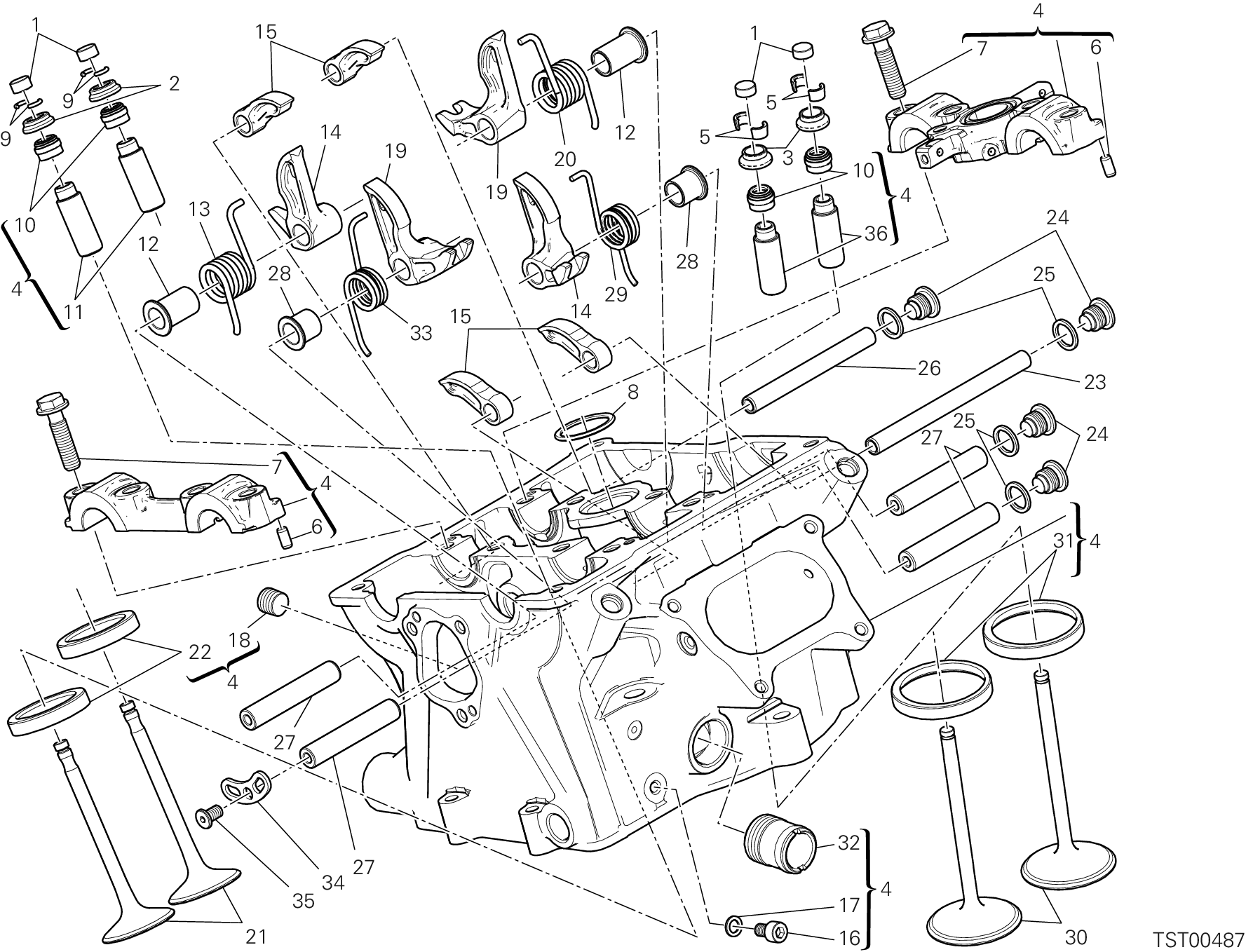

Culasse Verticale

Liste imprimable des références de ce plan

Repère	Référence	Désignation	Qté
1	84010013A	Réglage culbeteur ouverture 2.00 mm	4
1	84010023A	Réglage culbeteur ouverture 2.05 mm	4
1	84010033A	Réglage culbeteur ouverture 2.10 mm	4
1	84010043A	Réglage culbeteur ouverture 2.15 mm	4
1	84010053A	Réglage culbeteur ouverture 2.20 mm	4
1	84010063A	Réglage culbeteur ouverture 2.25 mm	4
1	84010073A	Réglage culbeteur ouverture 2.30 mm	4
1	84010083A	Réglage culbeteur ouverture 2.35 mm	4
1	84010093A	Réglage culbeteur ouverture 2.40 mm	4
1	84010103A	Réglage culbeteur ouverture 2.45 mm	4
1	84010113A	Réglage culbeteur ouverture 2.50 mm	4
1	84010123A	Réglage culbeteur ouverture 2.55 mm	4
1	84010133A	Réglage culbeteur ouverture 2.60 mm	4
1	84010143A	Réglage culbeteur ouverture 2.65 mm	4
1	84010153A	Réglage culbeteur ouverture 2.70 mm	4
1	84010163A	Réglage culbeteur ouverture 2.75 mm	4
1	84010173A	Réglage culbeteur ouverture 2.80 mm	4
1	84010183A	Réglage culbeteur ouverture 2.85 mm	4
1	84010193A	Réglage culbeteur ouverture 2.90 mm	4
1	84010203A	Réglage culbeteur ouverture 2.95 mm	4
1	84010213A	Réglage culbeteur ouverture 3.00 mm	4
1	84010223A	Réglage culbeteur ouverture 3.05 mm	4
1	84010233A	Réglage culbeteur ouverture 3.10 mm	4
1	84010243A	Réglage culbeteur ouverture 3.15 mm	4
1	84010253A	Réglage culbeteur ouverture 3.20 mm	4
1	84010263A	Réglage culbeteur ouverture 3.25 mm	4
1	84010273A	Réglage culbeteur ouverture 3.30 mm	4
1	84010283A	Réglage culbeteur ouverture 3.35 mm	4
1	84010293A	Réglage culbeteur ouverture 3.40 mm	4
1	84010303A	Réglage culbeteur ouverture 3.45 mm	4
1	84010313A	Réglage culbeteur ouverture 1.80 mm	4
1	84010323A	Réglage culbeteur ouverture 1.85 mm	4
1	84010333A	Réglage culbeteur ouverture 1.90 mm	4
1	84010343A	Réglage culbeteur ouverture 1.95 mm	4
1	84010723A	Réglage culbeteur ouverture 3.60 mm	4
1	84010733A	Réglage culbeteur ouverture 3.80 mm	4
1	84011083A	Réglage culbeteur ouverture 3.50 mm	4
1	84011093A	Réglage culbeteur ouverture 3.55 mm	4
1	84011103A	Réglage culbeteur ouverture 3.65 mm	4
1	84011113A	Réglage culbeteur ouverture 3.70 mm	4
1	84011123A	Réglage culbeteur ouverture 3.75 mm	4
1	84011133A	Réglage culbeteur ouverture 3.85 mm	4
1	84011143A	Réglage culbeteur ouverture 3.9 mm	4
2	84010412B	Réglage culbeteur fermature 2.20 mm	4
2	84010422B	Réglage culbeteur fermature 2.25 mm	4
2	84010432B	Réglage culbeteur fermature 2.30 mm	4
2	84010442B	Réglage culbeteur fermature 2.35 mm	4
2	84010452B	Réglage culbeteur fermature 2.40 mm	4
2	84010462B	Réglage culbeteur fermature 2.45 mm	4
2	84010472B	Réglage culbeteur fermature 2.50 mm	4
2	84010482B	Réglage culbeteur fermature 2.55 mm	4
2	84010492B	Réglage culbeteur fermature 2.60 mm	4
2	84010502B	Réglage culbeteur fermature 2.65 mm	4
2	84010512B	Réglage culbeteur fermature 2.70 mm	4
2	84010522B	Réglage culbeteur fermature 2.75 mm	4
2	84010532B	Réglage culbeteur fermature 2.80 mm	4
2	84010542B	Réglage culbeteur fermature 2.85 mm	4
2	84010552B	Réglage culbeteur fermature 2.90 mm	4
2	84010562B	Réglage culbeteur fermature 2.95 mm	4
2	84010572B	Réglage culbeteur fermature 3.00 mm	4
2	84010582B	Réglage culbeteur fermature 3.05 mm	4
2	84010592B	Réglage culbeteur fermature 3.10 mm	4
2	84010602B	Réglage culbeteur fermature 3.15 mm	4
2	84010612B	Réglage culbeteur fermature 3.20 mm	4
2	84010622B	Réglage culbeteur fermature 3.25 mm	4
2	84010632B	Réglage culbeteur fermature 3.30 mm	4
2	84010642B	Réglage culbeteur fermature 3.35 mm	4
2	84010652B	Réglage culbeteur fermature 3.40 mm	4
2	84010662B	Réglage culbeteur fermature 3.45 mm	4
2	84010672B	Réglage culbeteur fermature 3.50 mm	4
2	84010682B	Réglage culbeteur fermature 3.55 mm	4
2	84010692B	Réglage culbeteur fermature 3.60 mm	4
2	84010702B	Réglage culbeteur fermature 3.65 mm	4
2	84010712B	Réglage culbeteur fermature 3.70 mm	4
2	84010722B	Réglage culbeteur fermature 3.75 mm	4
2	84010732B	Réglage culbeteur fermature 3.80 mm	4
2	84010742B	Réglage culbeteur fermature 3.85 mm	4
2	84010752B	Réglage culbeteur fermature 3.90 mm	4
2	84010762B	Réglage culbeteur fermature 3.95 mm	4
2	84010772B	Réglage culbeteur fermature 4.00 mm	4
2	84010782B	Réglage culbeteur fermature 4.05 mm	4
2	84010792B	Réglage culbeteur fermature 4.10 mm	4
2	84010802B	Réglage culbeteur fermature 4.15 mm	4
2	84010812B	Réglage culbeteur fermature 4.20 mm	4
2	84010822B	Réglage culbeteur fermature 4.25 mm	4
2	84010832B	Réglage culbeteur fermature 4.30 mm	4
2	84010842B	Réglage culbeteur fermature 4.35 mm	4
2	84010852B	Réglage culbeteur fermature 4.40 mm	4
2	84010862B	Réglage culbeteur fermature 4.45 mm	4
2	84010872B	Réglage culbeteur fermature 4.50 mm	4
3	84011901AA	Réglage culbeteur fermature 4.15 mm	4
3	84011901AB	Réglage culbeteur fermature 4.20 mm	4
3	84011901AC	Réglage culbeteur fermature 4.25 mm	4
3	84011901AD	Réglage culbeteur fermature 4.30 mm	4
3	84011901AE	Réglage culbeteur fermature 4.35 mm	4
3	84011901AF	Réglage culbeteur fermature 4.40 mm	4
3	84011901AG	Réglage culbeteur fermature 4.45 mm	4
3	84011901AH	Réglage culbeteur fermature 4.50 mm	4
3	84011901AI	Réglage culbeteur fermature 4.55 mm	4
3	84011901AJ	Réglage culbeteur fermature 4.60 mm	4
3	84011901AK	Réglage culbeteur fermature 4.65 mm	4
3	84011901AL	Réglage culbeteur fermature 4.70 mm	4
3	84011901AM	Réglage culbeteur fermature 4.75 mm	4
3	84011901AN	Réglage culbeteur fermature 4.80 mm	4
3	84011901AO	Réglage culbeteur fermature 4.85 mm	4
3	84011901AP	Réglage culbeteur fermature 4.90 mm	4
3	84011901AQ	Réglage culbeteur fermature 4.95 mm	4
3	84011901AR	Réglage culbeteur fermature 5.00 mm	4
4	30123471C	Culasse vertical	1
5	84510061A	Jeu Demi-Cones	2
6	86050061A	Goupille M5X10	4
7	77914211A	Vis tef M8X32	8
8	88640881A	Joint torique 26.64X2.62	1
9	66910011E	Demi bague	4
10	76410871A	Bague D'Etencheite Guide-Soupape	4
11	30310671AA	Guide-Soupape majore 0,03 mm	2
11	30310671AB	Guide-Soupape majore 0,06 mm	2
11	30310671AC	Guide-Soupape majore 0,09 mm	2
12	71319271A	Entretoise	2
13	79915231A	Ressort retour soupape D'Echappement ga	1
14	20910651A	Culbuteur fermature gauche	2
15	20810381A	Culbuteur ouverture	4
16	77150628B	Vis tcei M6X10	2
17	85240261A	Rosette	2
18	78010771A	Vis sans tête filetée	2
19	20910641A	Culbuteur fermature droit	2
20	79915221A	Ressort retour soupape D'Echappement dr	1
21	21110802A	Soupape dechappement	2
22	304A0931A	Siège soupape D'Echappement	2
23	82114041A	Axe culbuteur ouverture long	1
24	78010511C	Bouchon	4
25	85250261B	Joint	4
26	82113361A	Axe culbuteur ouverture court	1
27	82113371B	Axe culbuteur fermature	4
28	71319281A	Entretoise	2
29	79915211A	Ressort retour soupape D'Aspiration gau	1
30	21010811B	Soupape admission	2
31	304A0921A	Siège soupape admissiom	2
32	66810491A	Goulotte	1
33	79915201A	Ressort retour soupape D'Aspiration dro	1
34	82716021A	Plaque arrêt	1
35	77917231A	Vis special	1
36	30310691A	Guide-Soupape aspiration	2
36	30310691AA	Guide-Soupape D'Aspiration +0,03 mm	2
36	30310691AB	Guide-Soupape D'Aspiration +0,06 mm	2
36	30310691AC	Guide-Soupape D'Aspiration +0,09 mm	2

—
