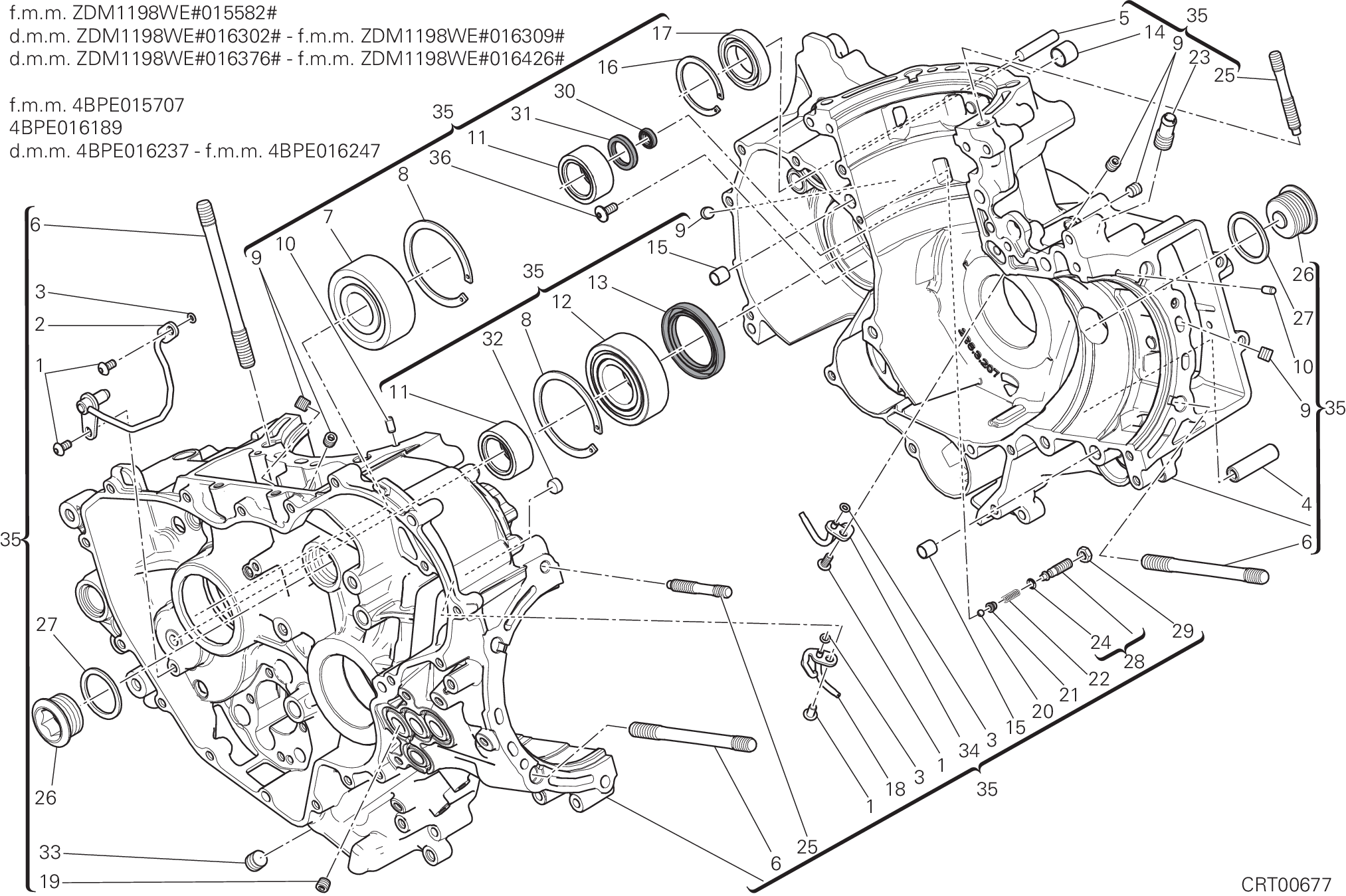

36 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77510311B | Vis tbei M5X10 | 4 |
| 2 | 87511791C | Tuyau huile | 1 |
| 3 | 88650131A | Joint torique 3.68X1.78 | 3 |
| 4 | 82010141A | Pivot engranage | 1 |
| 5 | 86050371A | Goupille | 1 |
| 6 | 76610781A | Goujon fixation cylindre culasse | 8 |
| 7 | 70240131A | Roulement | 1 |
| 8 | 735034405 | Bague elastique arrêt | 2 |
| 9 | 78010871A | Vis sans tête filetée | 6 |
| 10 | 86050061A | Goupille M5X10 | 2 |
| 11 | 70240251B | Roulement | 2 |
| 12 | 70241091A | Roulement à rouleaux | 1 |
| 13 | 93040431A | Bague D'Etancheite 40X55X7 | 1 |
| 14 | 71240231A | Douille | 1 |
| 15 | 71113181A | Douille de ref. | 4 |
| 16 | 735033804 | Circlip | 1 |
| 17 | 70250411A | Roulement 25X42X9 | 1 |
| 18 | 87511651BB | Gicleur droit | 1 |
| 19 | 78010861A | Vis speciale | 1 |
| 20 | 84740061A | Bille | 1 |
| 21 | 83110151A | Disque | 1 |
| 22 | 79940121A | Ressort | 1 |
| 23 | 81413421B | Raccord retour | 1 |
| 24 | 88641961A | Bague D'Etancheite | 1 |
| 25 | 76610801A | Goujon fixation cylindre culasse | 2 |
| 26 | 78010801A | Bouchon | 2 |
| 27 | 85250491A | Rondelle | 2 |
| 28 | 77927171A | Vis | 1 |
| 29 | 74710151A | Ecrou | 1 |
| 30 | 93041771A | Bague étanchéité | 1 |
| 31 | 93040931A | Bague D'Etancheite 17X25X4 | 1 |
| 32 | 87310021A | Bouchon 10 mm | 2 |
| 33 | 78010771A | Vis sans tête filetée | 1 |
| 34 | 87511641BB | Gicleur gauche | 1 |
| 35 | 22522943B | Paire Demi-Carters complets | 1 |
| 36 | 77240398C | Vis tbeif M6X10 | 2 |
