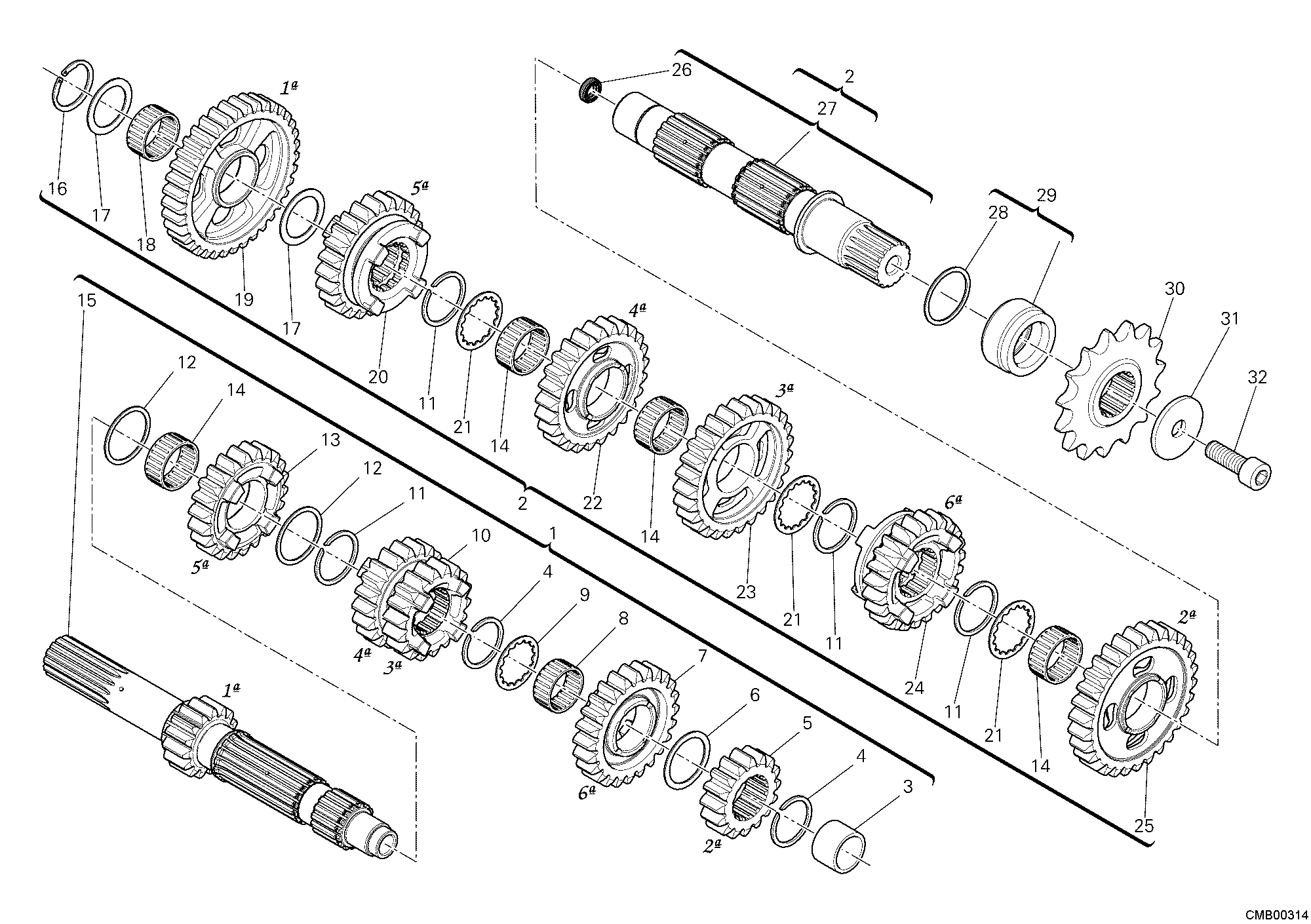

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 15021492D | Arbre primaire complet | 1 |
| 2 | 15021504D | Arbre secondaire complet | 1 |
| 3 | 88140161B | Anneau intérieur | 1 |
| 4 | 88440621A | Anneau arrêt | 2 |
| 5 | 17213172B | Engrenage conducteur 2Ème vitesse | 1 |
| 6 | 85212981A | Rondelle de butée | 1 |
| 7 | 17213201D | Engrenage conducteur 6Ème vitesse | 1 |
| 8 | 70140311A | Roulement à aiguilles | 1 |
| 9 | 85611372A | Rondelle, frein 28X32.5X1 | 1 |
| 10 | 17213181D | Engrenage conducteur 3Ème/4Ème vitesse | 1 |
| 11 | 88440381A | Anneau arrêt | 4 |
| 12 | 85212621A | Rondelle de butée | 2 |
| 13 | 17213191D | Engrenage conducteur 5Ème vitesse | 1 |
| 14 | 70140321A | Roulement à aiguilles | 4 |
| 15 | 15021511D | Arbre primaire | 1 |
| 16 | 88440281A | Circlip | 1 |
| 17 | 85212631A | Rondelle de butée | 2 |
| 18 | 70140331A | Roulement à aiguilles | 1 |
| 19 | 17213211D | Engrenage entraine 1Ère vitesse | 1 |
| 20 | 17213251D | Engrenage entraine 5Ème vitesse | 1 |
| 21 | 85611381A | Rosette rainuree | 3 |
| 22 | 17213241D | Engrenage entraine 4Ème vitesse | 1 |
| 23 | 17213231D | Engrenage entraine 3Ème vitesse | 1 |
| 24 | 17213261D | Engrenage entraine 6Ème vitesse | 1 |
| 25 | 17213221D | Engrenage entraine 2Ème vitesse | 1 |
| 26 | 93041771A | Bague étanchéité | 1 |
| 27 | 15021542D | Arbre secondaire | 1 |
| 28 | 88640042A | Joint torique | 1 |
| 29 | 71320021B | Entretoise pignon chaîne (ensemble) | 1 |
| 30 | 44910611A | Pignon chaîne D15 | 1 |
| 31 | 85212801A | Rondelle de butée | 1 |
| 32 | 77154337C | Vis | 1 |
