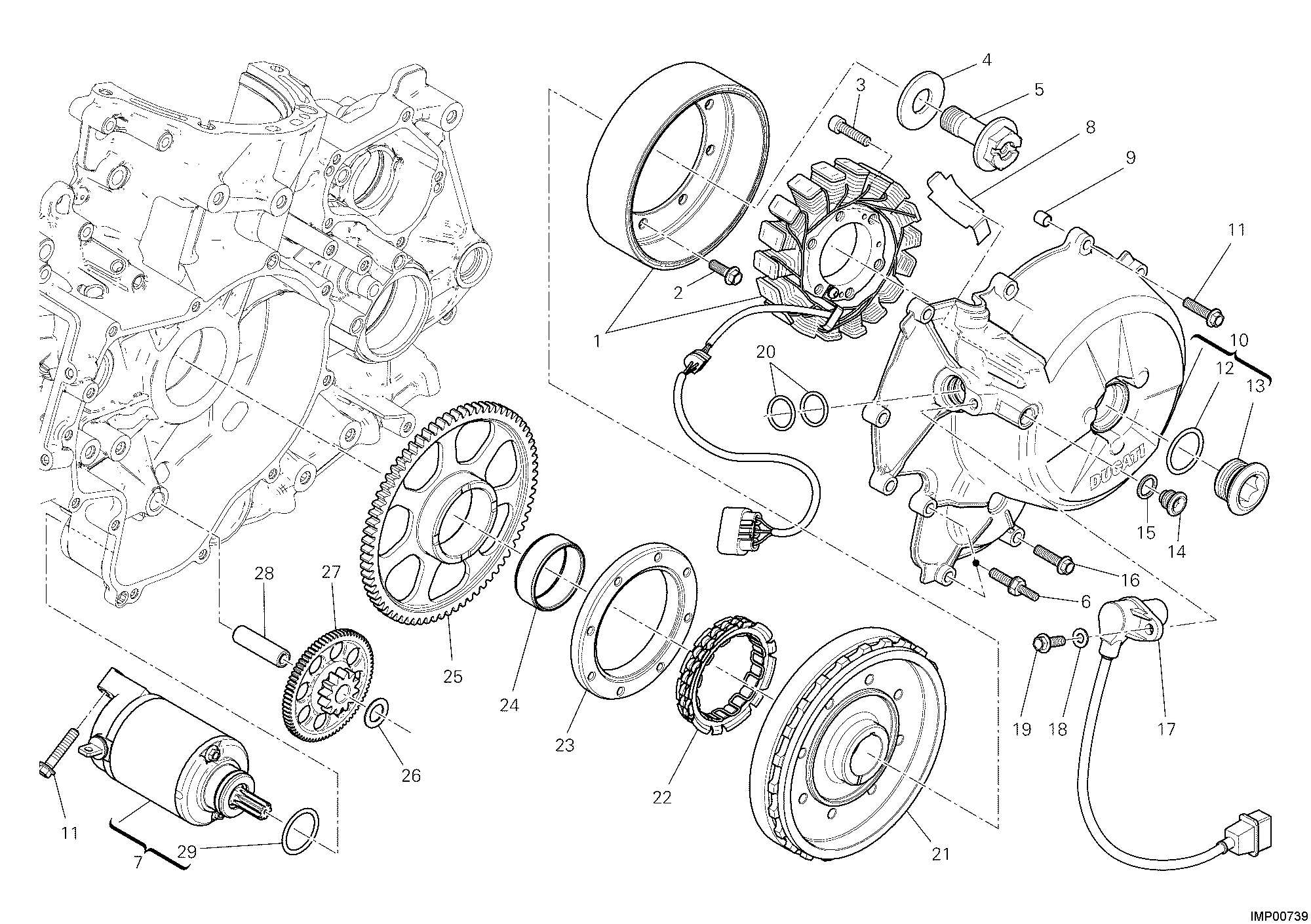

29 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 26420161A | Alternateur denso | 1 |
| 2 | 77253300ZF | Vis | 8 |
| 3 | 77110518B | Vis tcei M6X25 | 3 |
| 4 | 85212941B | Rondelle | 1 |
| 5 | 77916661B | Vis special | 1 |
| 6 | 77917161B | Vis special | 2 |
| 7 | 27040134A | Démarreur complet | 1 |
| 8 | 82716091A | Tole | 1 |
| 9 | 71113171A | Douille référence | 1 |
| 10 | 24221081BB | Couvercle alternateur | 1 |
| 11 | 77253357C | Vis | 3 |
| 12 | 88640741A | Bague D'Etancheite | 1 |
| 13 | 78010841A | Bouchon | 1 |
| 14 | 78010511C | Bouchon | 1 |
| 15 | 85250261A | Joint aluminium 12X16X1.5 | 1 |
| 16 | 77253337C | Vis | 8 |
| 17 | 55241321B | Capteur phase et tours | 1 |
| 18 | 85310031A | Rondelle elastique 6 mm | 1 |
| 19 | 77253307C | Vis | 1 |
| 20 | 88640331A | Joint torique 17,96X2,62 | 2 |
| 21 | 27610602A | Volant pour allumage | 1 |
| 22 | 70140351A | Roue libre | 1 |
| 23 | 16014151A | Bride | 1 |
| 24 | 70240181B | Roulement à aiguilles | 1 |
| 25 | 17310241A | Engrenage entra╫ne démarrage électrique | 1 |
| 26 | 85212651A | Rosette | 1 |
| 27 | 17610221A | Engrenage entra╫ne double | 1 |
| 28 | 82010141A | Pivot engranage | 1 |
| 29 | 88641971A | Bague D'Etancheite | 1 |
