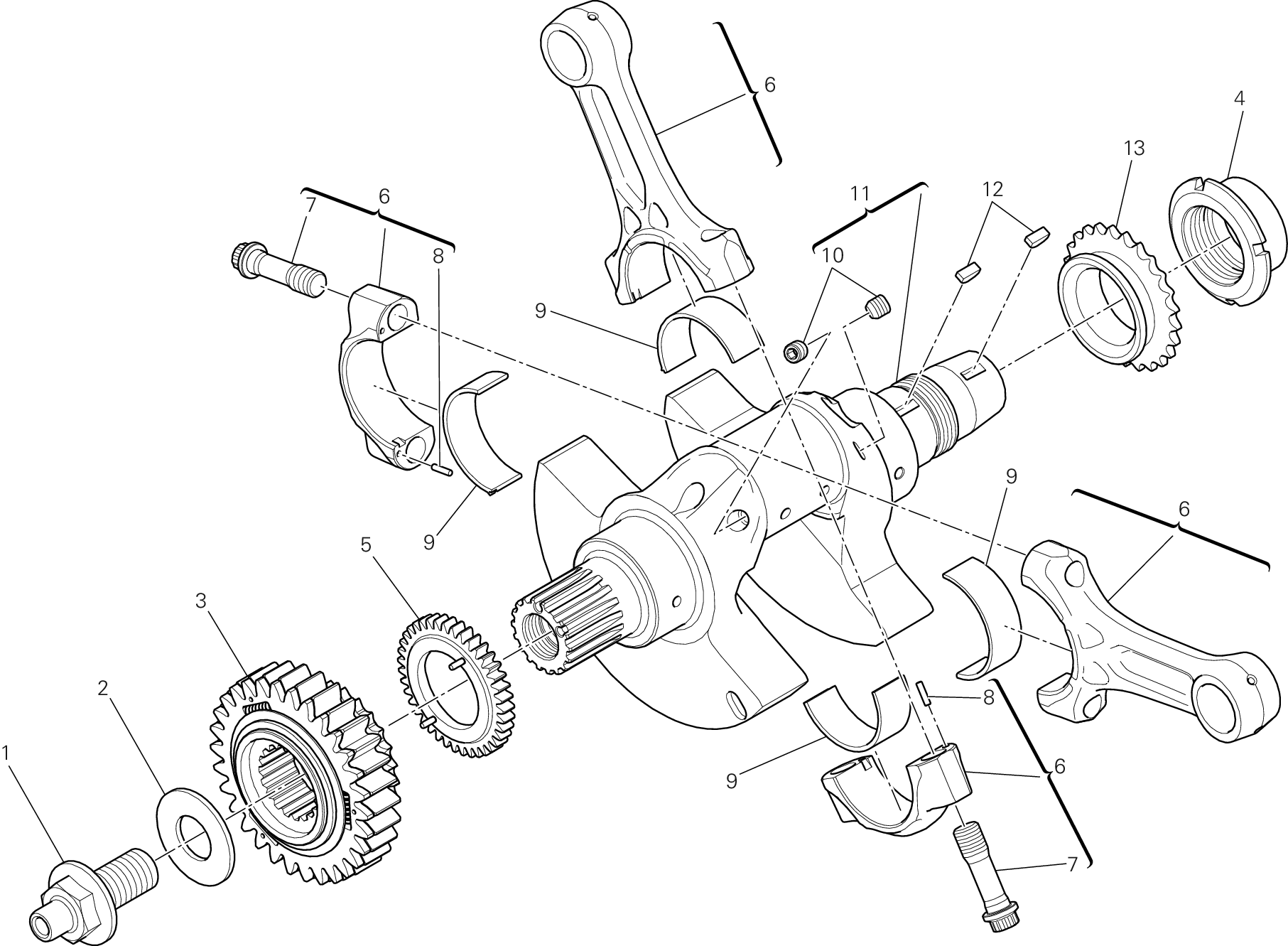

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77916551C | Vis special | 1 |
| 2 | 85212791A | Rondelle de butée | 1 |
| 3 | 17021262A | Pignon transmission primaire | 1 |
| 4 | 70310593A | Embout | 1 |
| 5 | 17420581B | Engrenage conducteur pompe (ensemble) | 1 |
| 6 | 15620881CA | Bielle complète (selection 1) | 1 |
| 6 | 15620881CB | Bielle complète (selection 2) | 1 |
| 6 | 15620881CC | Bielle complète (selection 3) | 1 |
| 6 | 15620881CD | Bielle complète (selection D) | 1 |
| 7 | 77916192C | Vis special | 4 |
| 8 | 742240570 | Goupille 2.5X10 sw | 4 |
| 9 | 11210711AA | Demi-Roulement (rouge) | 4 |
| 9 | 11210711AB | Demi-Roulement (bleu) | 4 |
| 9 | 11210711AC | Demi-Roulement (jaune) | 4 |
| 9 | 11210711AD | Demi-Roulement (noir) | 4 |
| 9 | 11210711AE | Demi-Roulement (vert) | 4 |
| 9 | 11210711AF | Demi-Roulement (marron) | 4 |
| 10 | 77915471A | Vis sans tête filetée stei M8X8 | 2 |
| 11 | 14621871CB | Arbre moteur selection B | 1 |
| 11 | 14621871CC | Arbre moteur selection C | 1 |
| 11 | 14621871CD | Vilebrequin (selection D) | 1 |
| 11 | 14621874AA | Arbre moteur selection à | 1 |
| 12 | 68010171A | Plaquette | 2 |
| 13 | 171Z0071A | Pignon chaîne | 1 |
