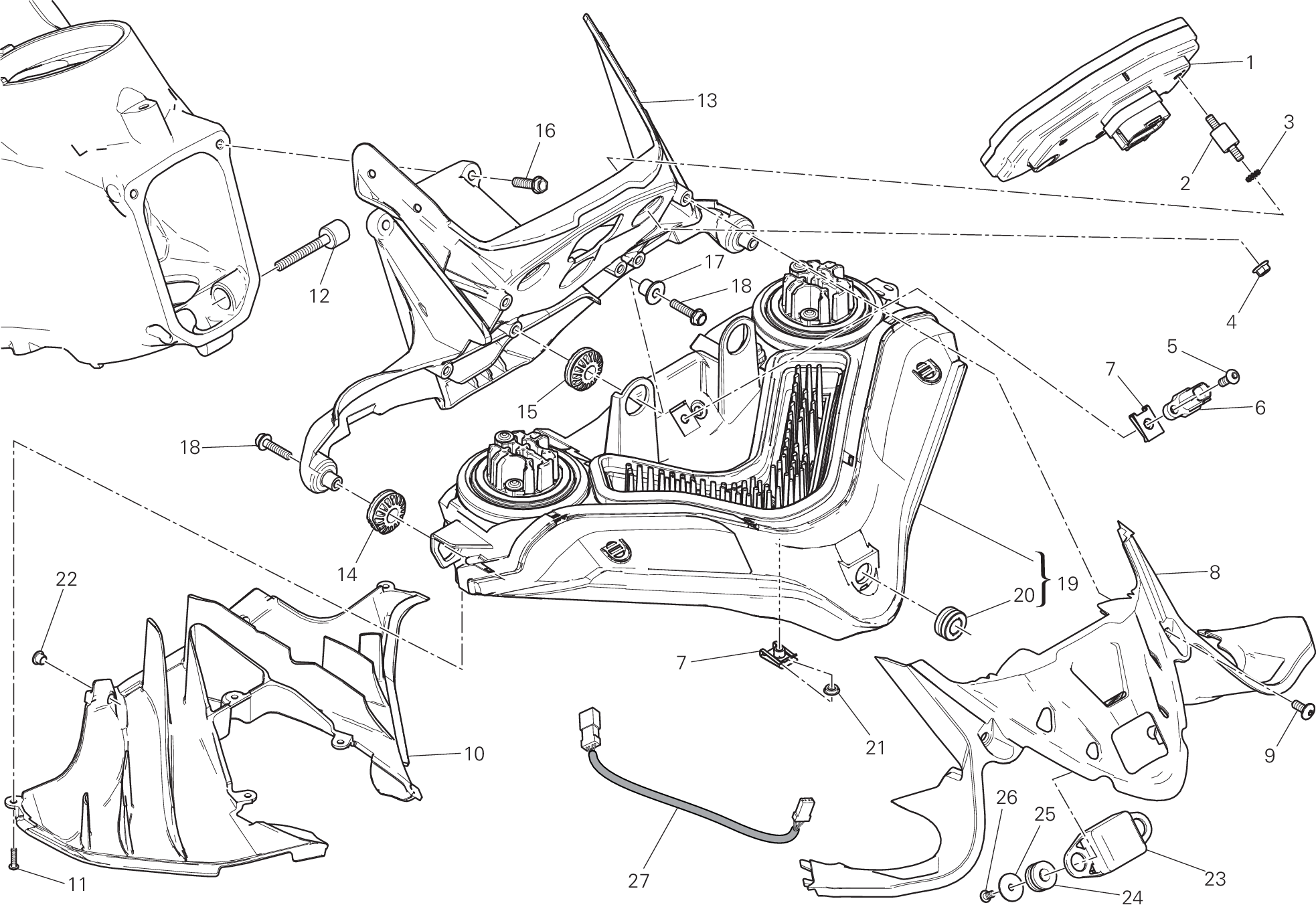

27 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 40611005A | Tableau de bord | 1 |
| 2 | 70010431A | Silentbloc | 3 |
| 3 | 46240461A | Rondelle elastique | 3 |
| 4 | 74841091AA | Ecrou | 3 |
| 5 | 77510041A | Vis tbei M5X14 | 1 |
| 6 | 55241581A | Capteur température air | 1 |
| 7 | 85044691A | Fixation rapide | 2 |
| 8 | 46016102A | Couvercle tableau bord | 1 |
| 9 | 77240253C | Vis | 4 |
| 10 | 48411031B | Convoyeur D'Air | 1 |
| 11 | 77440101A | Vis taraud 3.5X10 | 5 |
| 12 | 77916821BA | Vis special | 1 |
| 13 | 8291A553BA | Support phare | 1 |
| 14 | 76411641A | Caoutchouch siège | 2 |
| 15 | 76411361A | Joint en caoutchouc Anti-Vibration | 2 |
| 16 | 77251018B | Vis tef M6X20 | 2 |
| 17 | 71614381AA | Entretoise | 2 |
| 18 | 77250788B | Vis | 4 |
| 19 | 52010229B | Projecteur avant avant | 1 |
| 20 | 76410901A | Caoutchouc | 1 |
| 21 | 71114122AA | Entretoise | 1 |
| 22 | 87240761A | Bouchon | 2 |
| 23 | 38510141C | Boîtier électronique Gps | 1 |
| 24 | 76411141A | Joint en caoutchouc Anti-Vibration | 2 |
| 25 | 85210901B | Rosette | 2 |
| 26 | 77510161A | Vis | 2 |
| 27 | 51018901A | Câblage électrique | 1 |
