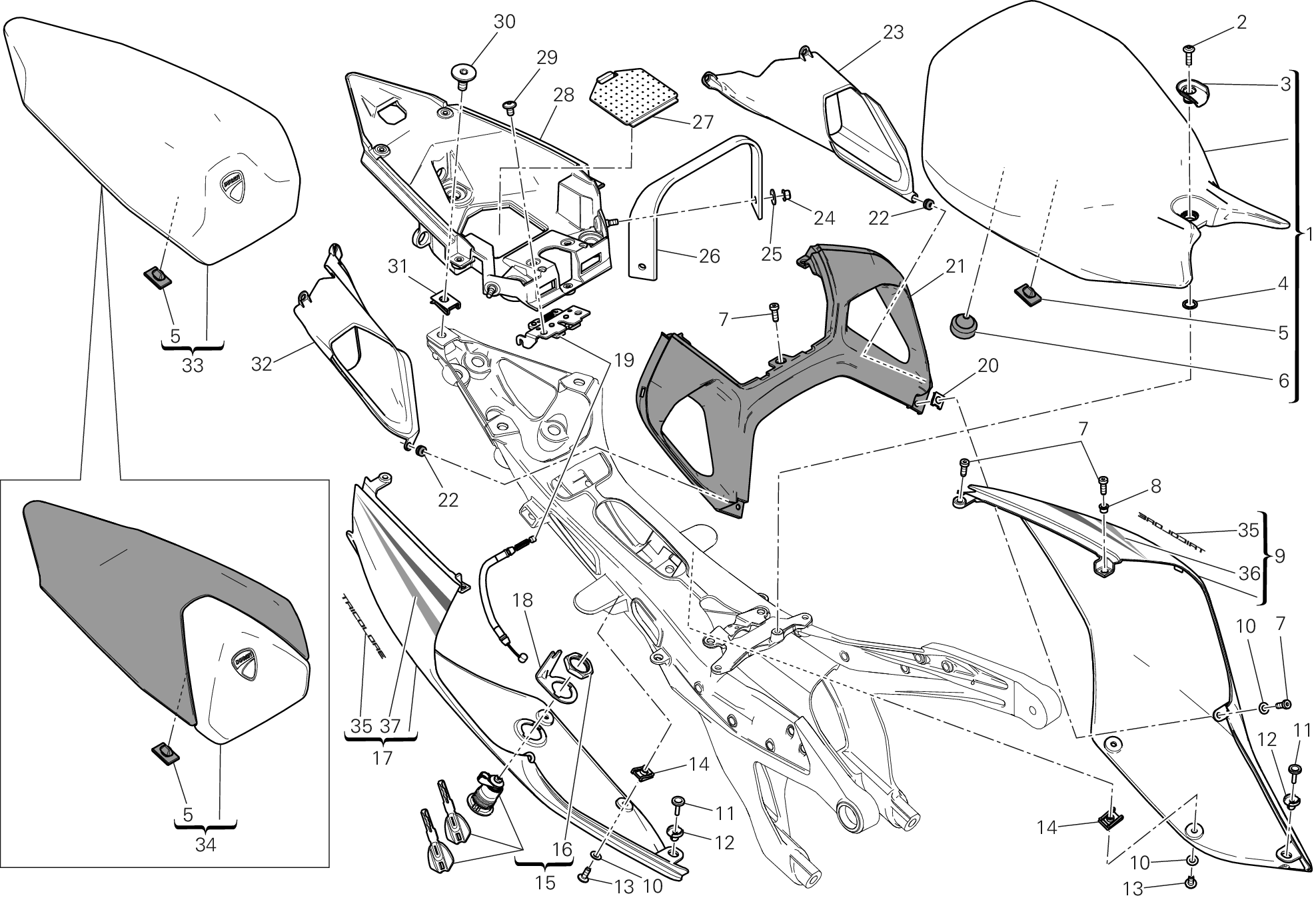

37 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 59521081B | Selle | 1 |
| 2 | 77210861B | Vis tbei M5X18 | 1 |
| 3 | 71319471AA | Entretoise | 1 |
| 4 | 88440331A | Anneau arrêt | 1 |
| 5 | 86610301A | Tampon | 20 |
| 6 | 86610611A | Tampon caoutchouc | 2 |
| 7 | 77350403B | Vis | 7 |
| 8 | 71611491A | Entretoise | 2 |
| 9 | 48211681AA | Panneau latéral gauche tricolore | 1 |
| 10 | 85611401A | Rondelle | 6 |
| 11 | 85041041A | Rivet male | 2 |
| 12 | 85041051A | Rivet femelle | 2 |
| 13 | 77211091C | Vis special | 4 |
| 14 | 85040551A | Fixation rapide | 4 |
| 15 | 59820611A | Serrure selle | 1 |
| 16 | 75011551A | Écrou M22X1.5 | 1 |
| 17 | 48211691AA | Panneau latéral droit tricolore | 1 |
| 18 | 82716141A | Plaquette | 1 |
| 19 | 59940011A | Serrure selle | 1 |
| 20 | 85040471A | Fixation rapide M5 | 2 |
| 21 | 48311722AA | Corps de selle central rouge | 1 |
| 22 | 76440561A | Caoutchouc | 8 |
| 23 | 48411011A | Panneau intérieur gauche | 1 |
| 24 | 74941118B | Écrou M6 | 2 |
| 25 | 85211671B | Rondelle | 2 |
| 26 | 59511281B | Courroie | 1 |
| 27 | 24714062A | Carter | 1 |
| 28 | 48311711B | Cuvette | 1 |
| 29 | 77240393C | Vis tbeif M6X10 10,9 | 2 |
| 30 | 77916792AA | Vis special | 3 |
| 31 | 85041471A | Jonc | 3 |
| 32 | 48411021A | Panneau intérieur droit | 1 |
| 33 | 59521091A | Selle passager | 1 |
| 34 | 247P4022AA | Couvercle selle rouge | 1 |
| 35 | 43818241A | Decalcomanie "tricolore" | 2 |
| 36 | 43818251A | Decalcomanie drapeau ita gauche | 1 |
| 37 | 43818271A | Decalcomanie drapeau ita droite | 1 |
