Pincez pour zoomer · touchez une pièce

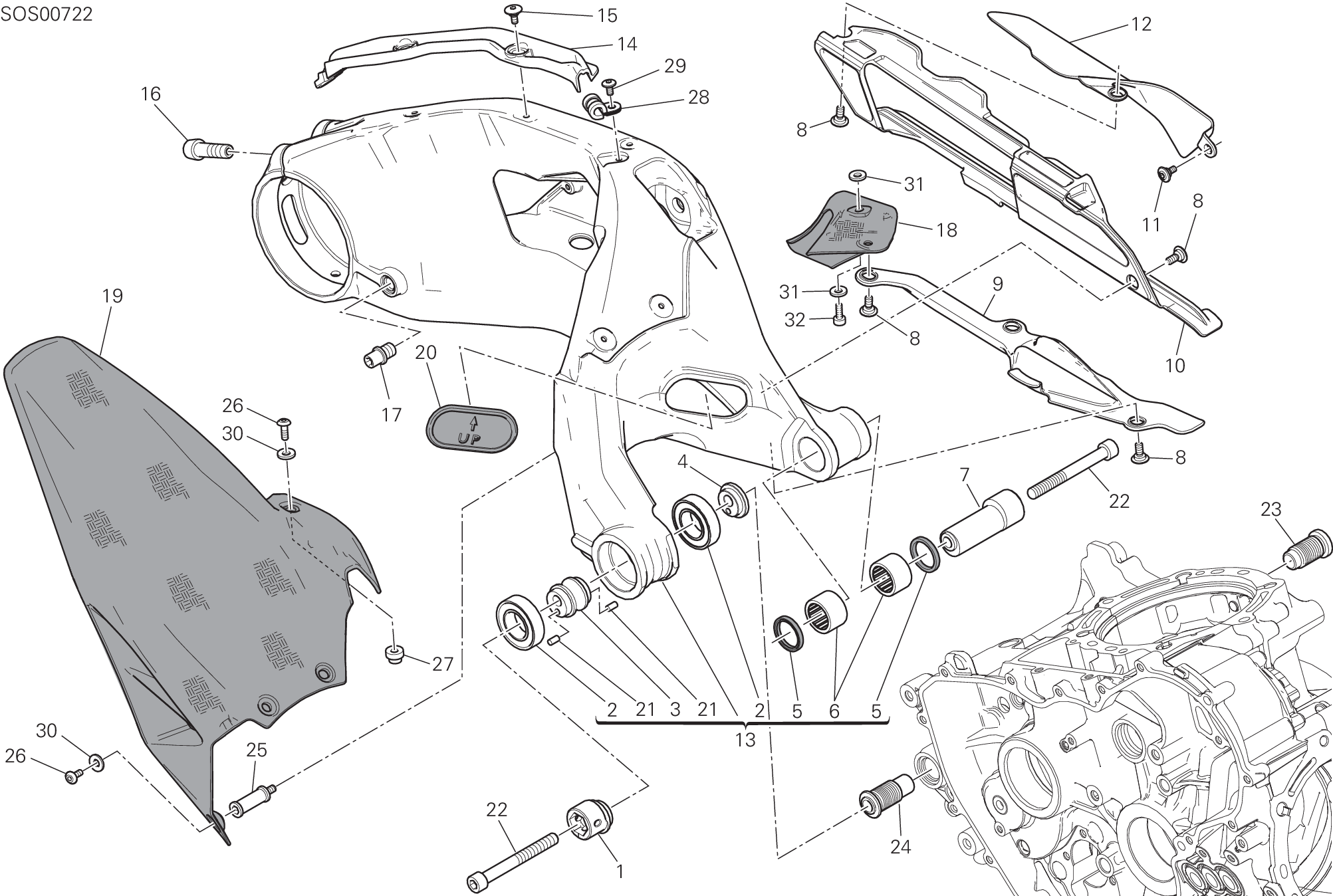

32 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 75610332AA | Entretoise ext. excentrique | 1 |
| 2 | 70250451A | Roulement | 2 |
| 3 | 75610321AA | Entretoise interne excentrique | 1 |
| 4 | 75610312AA | Entretoise interne excentrique | 1 |
| 5 | 93050121A | Bague étanchéité | 2 |
| 6 | 70140171A | Roulement à aiguilles | 2 |
| 7 | 75610301BA | Douille gauche | 1 |
| 8 | 77914401B | Vis tbei M6X15 | 6 |
| 9 | 44710901A | Patin chaîne inférieure | 1 |
| 10 | 44710891A | Patin chaîne supérieure | 1 |
| 11 | 77210852C | Vis | 1 |
| 12 | 46015451A | Bavette Garde-Boue supérieur | 1 |
| 13 | 37021371AA | Bras oscillant arrière | 1 |
| 14 | 83016641A | Guide | 1 |
| 15 | 77918851A | Vis | 3 |
| 16 | 77918541A | Vis | 2 |
| 17 | 83210031C | Goupille | 1 |
| 18 | 46016321A | Bavette Garde-Boue inférieur carbone | 1 |
| 19 | 56510641AA | Garde-Boue arrière carbone | 1 |
| 20 | 87210601A | Bouchon bras oscillant | 1 |
| 21 | 86050051A | Goupille | 2 |
| 22 | 77154459Z | Vis | 2 |
| 23 | 71114631BA | Douille gauche | 1 |
| 24 | 71114641BA | Bague, bras oscillant D. | 1 |
| 25 | 96863612B | Entretoise | 1 |
| 26 | 77918921A | Vis | 4 |
| 27 | 969A9912B | Entretoise | 1 |
| 28 | 74140621A | Collier clic 8 mm | 1 |
| 29 | 77550213C | Vis tbei M6X16 | 1 |
| 30 | 85240131A | Rondelle 5.3X15X1 | 4 |
| 31 | 85211761A | Rondelle 6.4X12.5X1.6 | 2 |
| 32 | 77150658B | Vis tcei M6X16 | 1 |
