Pincez pour zoomer · touchez une pièce

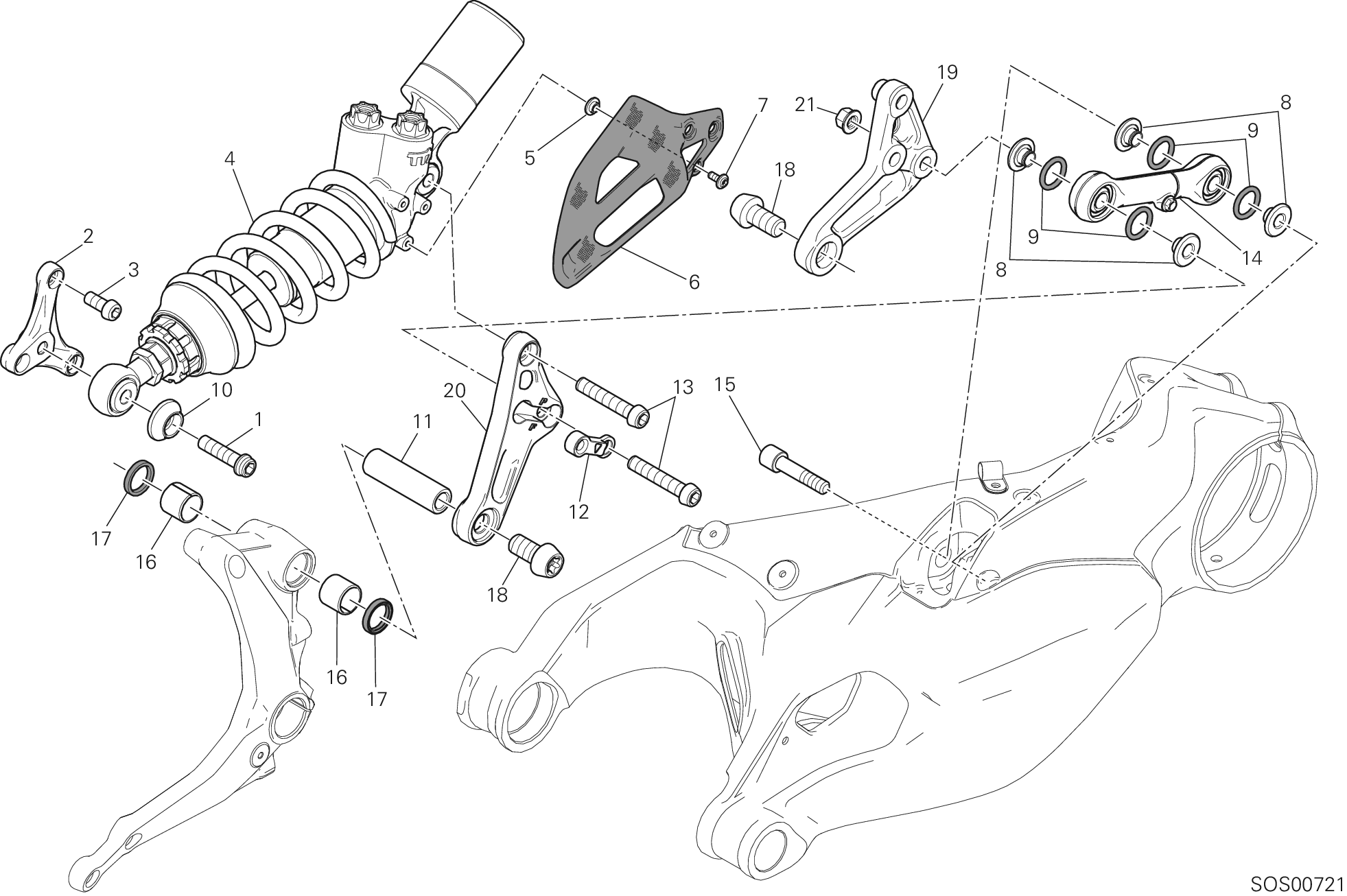

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 7715159BG | Vis | 1 |
| 2 | 829ZA333AA | Bride avant | 1 |
| 3 | 77918491A | Vis | 3 |
| 4 | 36521321A | Amortisseur arrière | 1 |
| 5 | 71611441B | Entretoise | 3 |
| 6 | 46016191AA | Protection carbone | 1 |
| 7 | 77244173B | Vis tbei M5X12 | 3 |
| 8 | 71011642AA | Entretoise | 4 |
| 9 | 88640091A | Joint torique | 4 |
| 10 | 71319971AA | Entretoise | 1 |
| 11 | 71319421A | Entretoise | 1 |
| 12 | 71319522AB | Plaquette | 1 |
| 13 | 77918521A | Vis | 2 |
| 14 | 87521941AA | Stange | 1 |
| 15 | 77915041A | Vis special | 1 |
| 16 | 70241191A | Douille | 2 |
| 17 | 93041271A | Bague étanchéité 20X26X4 | 2 |
| 18 | 77211361AB | Vis special | 2 |
| 19 | 37211171BA | Culbuteur arrière droit | 1 |
| 20 | 37211161BA | Culbuteur arrière gauche | 1 |
| 21 | 74940141A | Ecrou | 1 |
