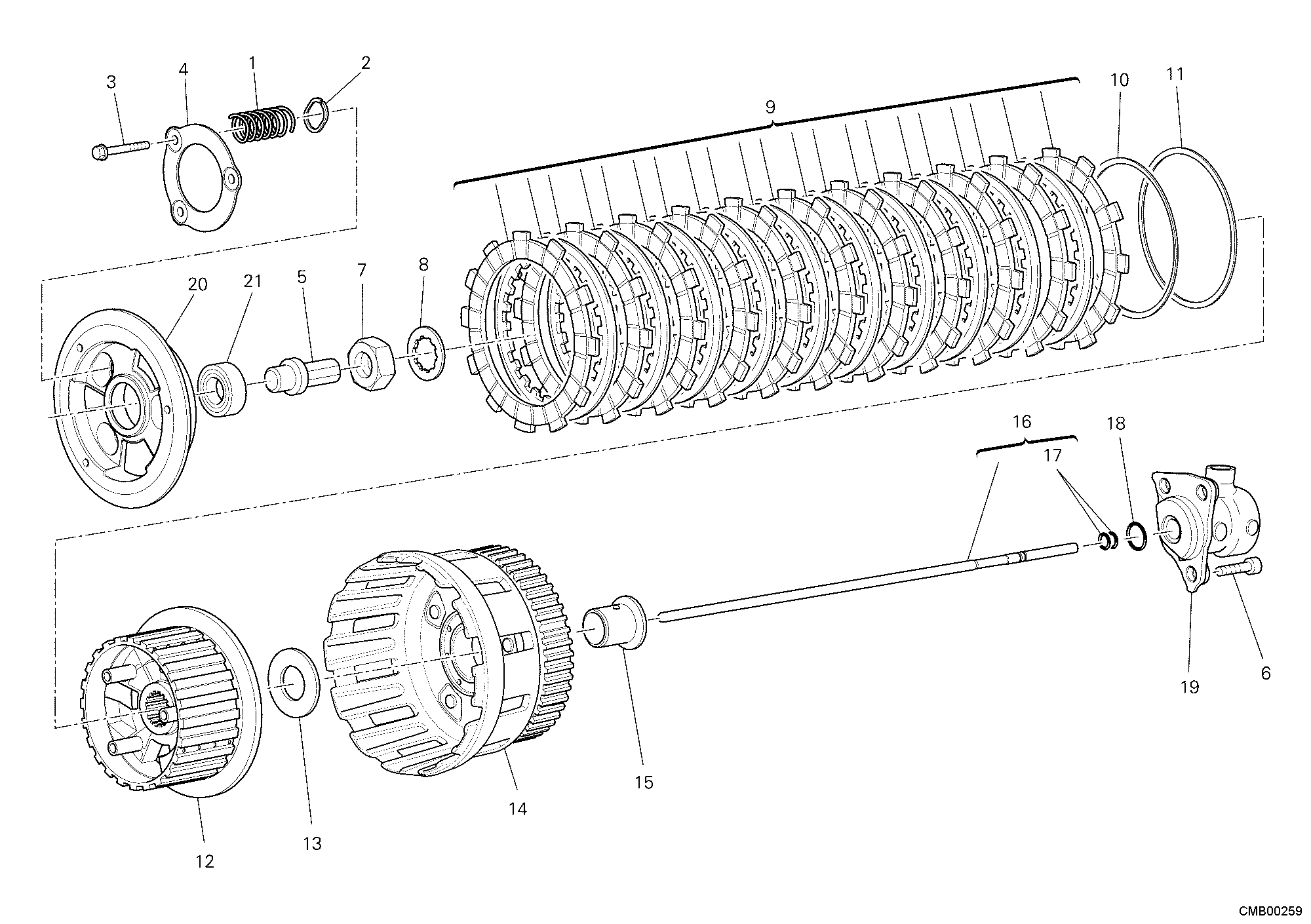

21 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 79710531A | Ressort | 3 |
| 2 | 85611391A | Rondelle de butée | 3 |
| 3 | 77211201A | Vis | 3 |
| 4 | 19410511A | Bague | 1 |
| 5 | 81810162A | Axe commande embrayage (fcc) | 1 |
| 6 | 77156678B | Vis tceif M6X20 | 3 |
| 7 | 75010071A | Ecrou | 1 |
| 8 | 85110201A | Rosette de sécurité | 1 |
| 9 | 19020231A | Jeu disques embrayage | 1 |
| 10 | 79912781A | Belleville "fcc" | 1 |
| 11 | 19010421A | Entretoise épaisseur 1,2 | 1 |
| 12 | 19610531A | Moyeu Porte-Disque (fcc) | 1 |
| 13 | 71313091A | Entretoise | 1 |
| 14 | 19820391A | Cloche embrayage | 1 |
| 15 | 71314831A | Entretoise | 1 |
| 16 | 11720081B | Tige de commande embrayage | 1 |
| 17 | 938232018 | Joint torique | 2 |
| 18 | 88640431A | Joint torique | 1 |
| 19 | 19540031A | Cylindre poussee embrayage (se referer à la circulaire pieces detachees 246) | 1 |
| 20 | 19610541A | Disque de poussee embrayage (fcc) | 1 |
| 21 | 70250601A | Roulement | 1 |
