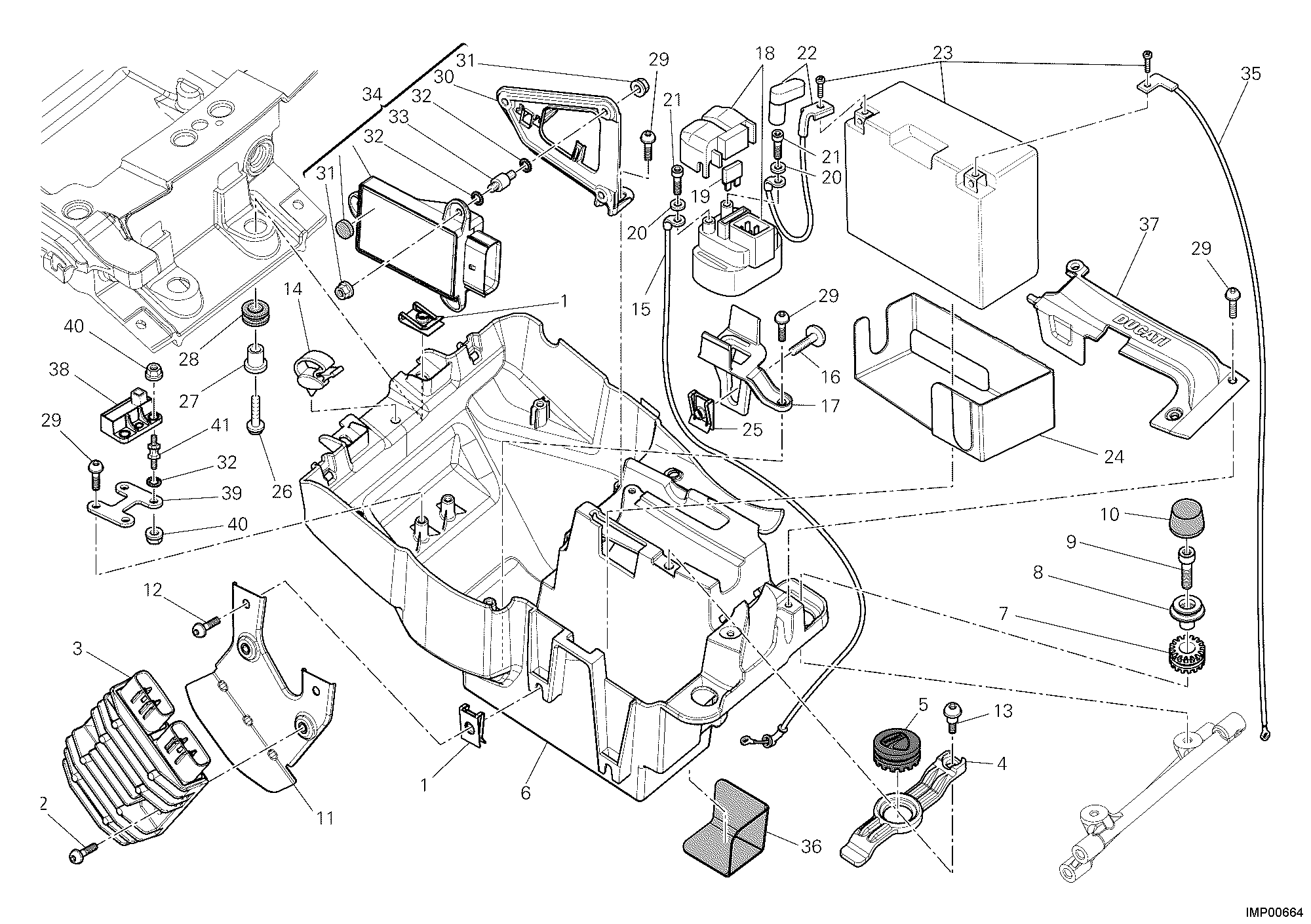

41 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 85040381A | Fixation rapide | 4 |
| 2 | 77240443C | Vis | 2 |
| 3 | 54040301B | Régulateur de tension | 1 |
| 4 | 83015601A | Support batterie | 1 |
| 5 | 76410621B | Caoutchouc | 1 |
| 6 | 82919871A | Support batterie | 1 |
| 7 | 76410241A | Joint en caoutchouc Anti-Vibration | 2 |
| 8 | 71314681A | Entretoise | 2 |
| 9 | 77354888B | Vis | 2 |
| 10 | 86611031A | Tampon caoutchouc | 2 |
| 11 | 82919901A | Support régulateur de tension | 1 |
| 12 | 77240398C | Vis tbeif M6X10 | 2 |
| 13 | 77210852A | Vis tcei M5X9 | 1 |
| 14 | 75840171A | Collier | 1 |
| 15 | 51410611A | Câble telerupteur - démarreur | 1 |
| 16 | 77914871A | Vis tbei M5X12 | 1 |
| 17 | 83015621A | Bride telerupteur | 1 |
| 18 | 39740071A | Relais démarrage | 1 |
| 19 | 38940251A | Fusible 30A | 2 |
| 20 | 85350101A | Rondelle elastique | 2 |
| 21 | 77156628B | Vis tceif M6X10 | 2 |
| 22 | 51410601A | Câble batterie - telerupteur | 1 |
| 23 | 39520132C | Batterie | 1 |
| 24 | 86610981A | Moquette batterie | 1 |
| 25 | 85040471A | Fixation rapide M5 | 1 |
| 26 | 77210971B | Vis | 2 |
| 27 | 71610061A | Entretoise | 2 |
| 28 | 76410641A | Joint en caoutchouc Anti-Vibration | 2 |
| 29 | 77440041A | Vis taraud M5X16 | 8 |
| 30 | 83015611A | Bride blackbox | 1 |
| 31 | 74840261C | Ecrou | 6 |
| 32 | 46240461A | Rondelle elastique | 8 |
| 33 | 70010431A | Silentbloc | 3 |
| 34 | 38520062B | Centrale blackbox | 1 |
| 35 | 51310231A | Câble masse batterie - moteur | 1 |
| 36 | 46014421A | Pare-Chaleur support de batterie | 1 |
| 37 | 24713521A | Couvercle | 1 |
| 38 | 51017391A | Interface capteur vitesse | 1 |
| 39 | 83016341A | Equerre | 1 |
| 40 | 74840381A | Écrou M5 | 4 |
| 41 | 70010261A | Joint en caoutchouc Anti-Vibration | 2 |
