Pincez pour zoomer · touchez une pièce

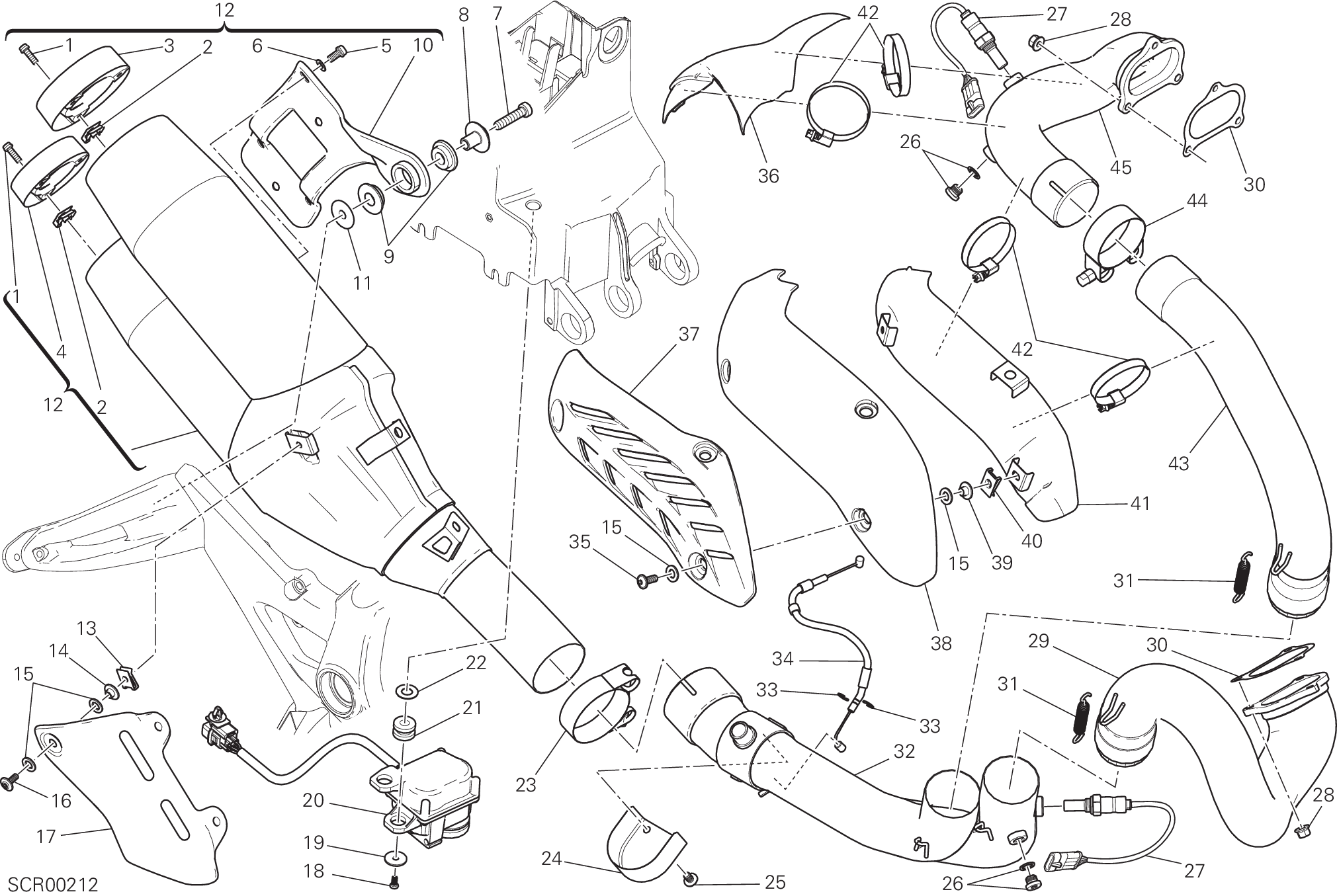

46 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77156419E | Vis | 6 |
| 2 | 85041931A | Jonc | 6 |
| 3 | 4601A631BA | Terminal supérieur | 1 |
| 4 | 4601A641BA | Terminal inférieur | 1 |
| 5 | 77156638B | Vis tceif M6X12 | 6 |
| 6 | 85250271A | Rondelle 6.2X12X1 | 6 |
| 7 | 77355068B | Vis tceir M8X35 | 1 |
| 8 | 71314361A | Collier montage silencieux | 1 |
| 9 | 76410011A | Silentbloc | 2 |
| 10 | 57610871AA | Support silencieux | 1 |
| 11 | 85212901A | Rondelle | 1 |
| 12 | 57321221AA | Silencieux complet | 1 |
| 12 | 57321241AA | Silencieux complet | 1 |
| 13 | 85040551A | Fixation rapide | 3 |
| 14 | 71614601AA | Entretoise | 3 |
| 15 | 85210721B | Rondelle | 12 |
| 16 | 77210882B | Vis tbei M5X12 | 3 |
| 17 | 4601A921A | Pare-Chaleur silencieux | 1 |
| 18 | 77440071A | Vis taraud M4.5X12 | 2 |
| 19 | 85241731A | Rondelle 5.5X20X1.5 | 2 |
| 20 | 59340393A | Moteur électrique soupape échappement | 1 |
| 21 | 76411301A | Caoutchouc | 2 |
| 22 | 85210541B | Rondelle 10,2X20X1 | 2 |
| 23 | 74141681A | Collier 61-20 mm | 1 |
| 24 | 4601B921A | Protection soupape echappemen | 1 |
| 25 | 77240398C | Vis tbeif M6X10 | 2 |
| 26 | 78020011A | Bouchon complète | 2 |
| 27 | 55214011A | Sonde lambda | 2 |
| 28 | 74810241A | Ecrou | 6 |
| 29 | 57013382A | Tube de decharge tête horizontal | 1 |
| 30 | 79010211A | Joint tuyau échappement | 2 |
| 31 | 79910485A | Ressort échappement long | 2 |
| 32 | 57211632A | Tuyau échappement central | 1 |
| 33 | 88450031A | Circlip benzing din 6799 | 2 |
| 34 | 73210441F | Câble soupape échappement | 1 |
| 35 | 77240423C | Vis | 3 |
| 36 | 4601B274A | Pare-Chaleur arrière verticale | 1 |
| 37 | 4601B881A | Pare-Chaleur supérieur vertical | 1 |
| 38 | 4602B331A | Assieme coperchio Pare-Chaleur vertical | 1 |
| 39 | 71614691AA | Entretoise | 3 |
| 40 | 85040381A | Fixation rapide | 3 |
| 41 | 4601B284A | Support Pare-Chaleur vertical | 1 |
| 42 | 74142381A | Collier 40/60 mm | 4 |
| 43 | 57113261A | Tuyau D'Échappement vertical | 1 |
| 44 | 74141461A | Collier 53/20 mm | 1 |
| 45 | 57113251A | Collecteur D'Echappement | 1 |
