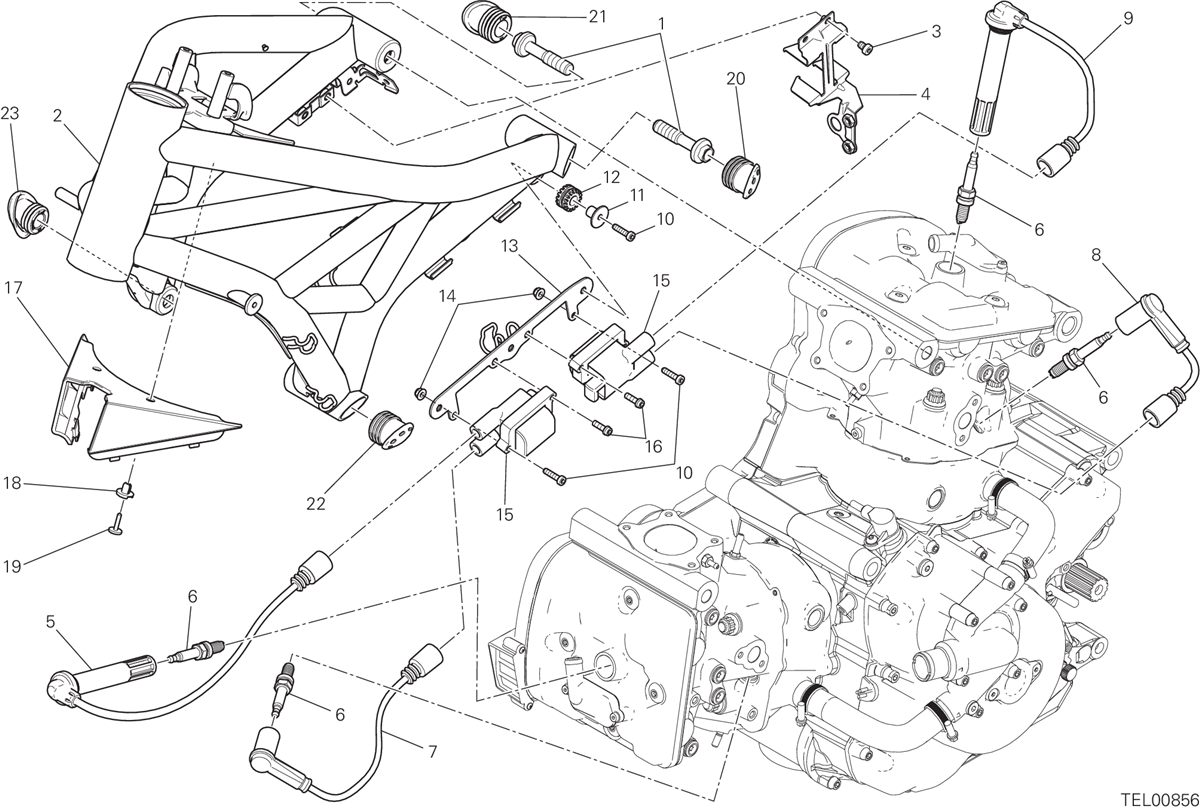

23 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 77918291AA | Vis special | 4 |
| 2 | 47012852AA | Cadre rouge | 1 |
| 3 | 77350618B | Vis tceir M6X8 | 2 |
| 4 | 83018172AA | Support, boîte à fusibles | 1 |
| 5 | 67110601B | Câble bougie tête horizontal | 1 |
| 6 | 67040451A | Bougie NGK Mar9A-J | 4 |
| 7 | 67110611A | Câblage bougie culasse horizontal gauche | 1 |
| 8 | 67110581A | Câblage bougie culasse vertical gauche | 1 |
| 9 | 67110591B | Câble bougie tête vertical | 1 |
| 10 | 77354743B | Vis tceir M5X20 din6912 8,8 | 5 |
| 11 | 71614511AA | Entretoise | 3 |
| 12 | 76410241A | Joint en caoutchouc Anti-Vibration | 3 |
| 13 | 83018431AA | Support bobine | 1 |
| 14 | 74810351B | Ecrou | 2 |
| 15 | 38040101C | Bobine D'Allumage | 2 |
| 16 | 77156413B | Vis tceif M5X16 | 2 |
| 17 | 48211951A | Couvercle colonne | 1 |
| 18 | 85041051A | Rivet femelle | 2 |
| 19 | 85041041A | Rivet male | 2 |
| 20 | 87210922A | Tampon gauche | 1 |
| 21 | 87210912A | Tampon droit | 1 |
| 22 | 87210951A | Tampon gauche devant | 1 |
| 23 | 87210941A | Tampon droit devant | 1 |
