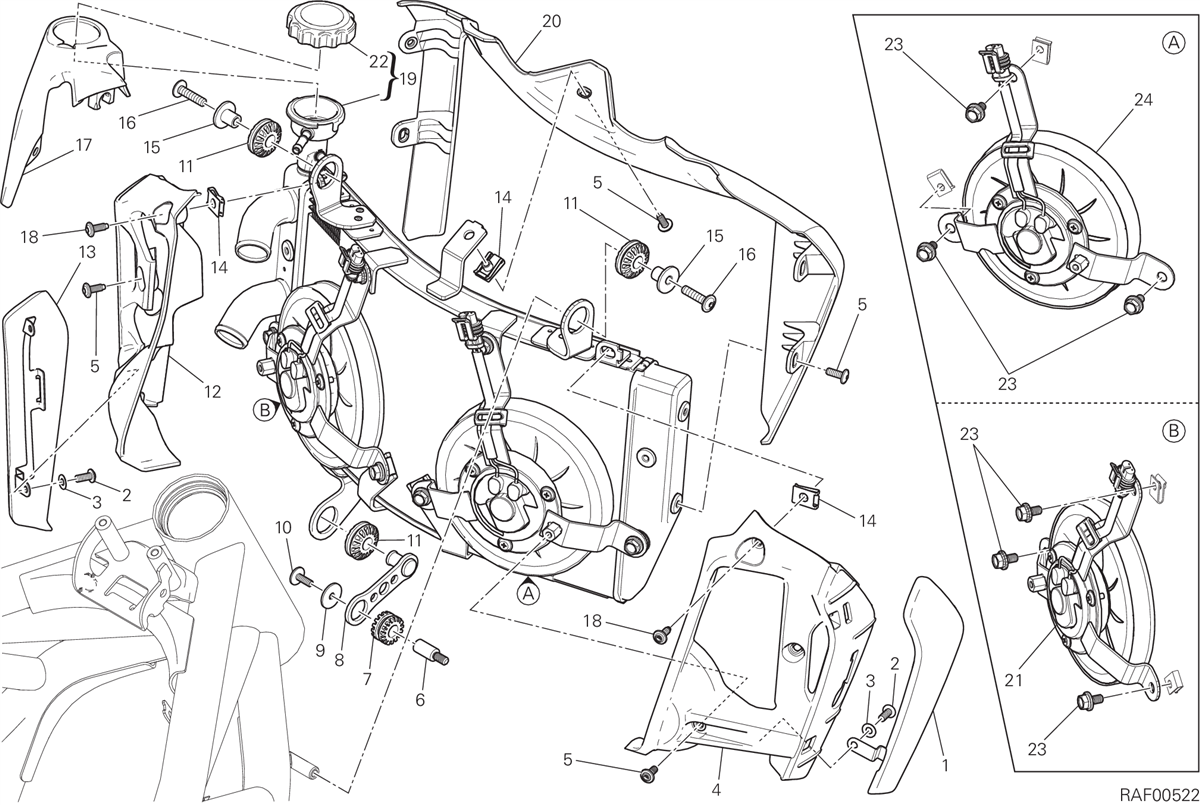

24 pièces — touchez une pièce sur le plan ou dans la liste
— — — —
Référence relevée au catalogue Ducati pour ces modèles. Vérifiez par le numéro de série de votre moto : une même désignation couvre parfois plusieurs références selon la finition.
| Repère | Référence | Désignation | Qté |
|---|---|---|---|
| 1 | 48016211B | Couvercle droit | 1 |
| 2 | 77440171A | Vis taraud | 4 |
| 3 | 85240131A | Rondelle 5.3X15X1 | 4 |
| 4 | 48016191B | Couvercle ventilateur droit | 1 |
| 5 | 77211091A | Vis tbei M5X12 | 8 |
| 6 | 77916081A | Vis special | 1 |
| 7 | 76410221A | Joint en caoutchouc Anti-Vibration | 1 |
| 8 | 83018971A | Support | 1 |
| 9 | 85241711A | Rondelle | 1 |
| 10 | 77510351A | Vis tbei M5X14 | 1 |
| 11 | 76411361A | Joint en caoutchouc Anti-Vibration | 3 |
| 12 | 48016181A | Couvercle ventilateur gauche | 1 |
| 13 | 48016201B | Couvercle gauche | 1 |
| 14 | 85040551A | Fixation rapide | 3 |
| 15 | 71614971AA | Entretoise | 2 |
| 16 | 77550191A | Vis | 2 |
| 17 | 48016242B | Couvercle | 1 |
| 18 | 77211091C | Vis special | 2 |
| 19 | 54841025A | Radiateur D'Eau complète | 1 |
| 20 | 48016171B | Couvercle devant | 1 |
| 21 | 55040271A | Electro - ventilateur gauche | 1 |
| 22 | 87240921A | Bouchon radiateur | 1 |
| 23 | 77250988B | Vis tef M6X14 | 6 |
| 24 | 55040281A | Electro-Ventilateur droite | 1 |
